Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

7 480 руб.

Описание

Перед тем, как начать создание курса, о котором речь идет на этой странице, мы решили подойти к процессу его создания несколько по-другому. И дело не в техническом исполнении, а в концептуальном.

Дело в том, что большинство существующих курсов раскрывают методы и приемы непосредственного моделирования, использования разнообразных команд и возможностей программы. Часто бывает так, что это классическое моделирование не привязывается к реальной практике. Именно это и послужило основным посылом в разработке этого курса.

Мы решили «воссоздать» весь процесс конструирования с использованием практических приемов, используемых инженером-профессионалом.

В курсе мы неоднократно будем обращаться к справочной литературе, учитывать ГОСТы, обращаться к формулам и расчетам.

Также из курса вы узнаете множество не очевидных приемов и техник конструирования в программе Autodesk Inventor, которые вам помогут максимально рационально использовать программу.

Для кого

  • Инженерам-конструкторам, технологам, проектировщикам;
  • Руководителям отделов;
  • Новичкам, студентам и энтузиастам;
  • Преподавателям технических учебных заведений;
  • Тем, кто переходит с других САПР на использование Autodesk Inventor.

Презентация курса

Презентация курса Сборка транспортераПрезентация курса Сборка транспортера

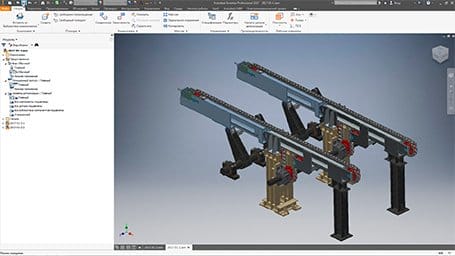

Результат курса

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Содержание курса

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 1. Создание звездочки Часть 1

Создание детали звездочки. Создаем файл Excel с параметрами, необходимыми для построения профиля звездочки. Внедряем этот файл в деталь. Прописываем в ячейках Excel формулы для вычисления необходимых параметров.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 2. Создание звездочки Часть 2

Продолжаем заполнять данные и формулы. В результате получаем таблицу с расчетом всех параметров, которые управляются вводом трех исходных величин.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 3. Создание звездочки Часть 3

Построение профиля впадины зуба с учетом полученных параметров. Создание массива впадин и получение необходимого профиля звездочки. Проверка работоспособности детали путем изменения исходных параметров – числа зубьев, шага цепи и диаметра элемента зацепления. Завершение детали звездочки.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 4. Загрузка моделей покупных компонентов

Размещаем звездочку в сборке цепного транспортера. Переходим на сайт поставщика гидроцилиндров для загрузки 3D-модели необходимого нам цилиндра. Вводим все исходные параметры для генерирования 3D-модели. Загружаем проушину для полученного гидроцилиндра.

На сайте поставщика подшипников находим подшипниковую опору необходимого типоразмера и загружаем ее 3D-модель. Вставляем полученные компоненты в сборку транспортера.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 5. Настройка зависимостей

Замена компонента сборки функцией «Сохранить и заменить». Настраиваем зависимости в сборке. Вставляем в сборку цепь.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 6. Создание траектории цепи

Создаем адаптивную деталь, в эскизе которой создаем траекторию движения цепи. Траектория совпадает с расположением звездочек в сборке транспортера. Создаем в детали адаптивные элементы, которые привязываем зависимостями в сборке. Проверяем как работает адаптивность детали при изменении сборки.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 7. Вставка звеньев цепи по траектории

Добавляем к детали траектории адаптивную точку, к которой в сборке привязываем звенья цепи. Делаем массив точек и вставляем звенья цепи по этому массиву. Получаем цепь, расположенную по траектории. При движении рычага транспортера, цепь повторяет его движение.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 8. Вставка болтов. Настройка уровней детализации и позиций

Изменяем положение натяжного устройства цепи для выравнивания траектории. Вставляем в сборку недостающие болты. Располагаем болты в сборке с помощью массивов по массивам элементов из деталей. Создаем позиции и уровни детализации в сборке.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 9. Подготовка к созданию анимации

Задаем начальную точку для траектории цепи. Приступаем к созданию визуализации работы цепного транспортера. Выполняем визуализацию изображения. Задаем параметры для создания визуализации движения цепи по траектории. Создаем пробное видео с движением цепи.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 10. Создание анимации движения транспортера

Задаем параметры для свободного движения гидроцилиндра в сборке транспортера. В Inventor Studio указываем поочередно подъем рычага транспортера путем открывания гидроцилиндра, вращение звездочки транспортера и движение цепи по траектории транспортера. Добавляем камеру и источник света. Выполняем окончательную визуализацию работы цепного транспортера.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 11. Полная сборка транспортера. Подготовка спецификации

Создаем окончательную сборку транспортера, составляя поочередно модули. Настраиваем в созданной сборке уровни детализации, позиции и видовые представления. Настраиваем спецификацию сборки. В спецификации проверяем, и при необходимости меняем, материал деталей.  Для цепи меняем структуру спецификации и задаем вычисление длины цепи вместо количества звеньев.

Видеокурс «Создание реального проекта высокой сложности в Autodesk Inventor от А до Я»

Урок 12. Создание чертежа

Создаем чертеж сборки транспортера. Добавляем второе позиционное представление на главный вид чертежа. Выбираем уровень детализации для вставки на чертеж. Добавляем контрольные размеры. Завершаем и настраиваем спецификацию сборки.

Исходные файлы Inventor

Помимо уроков, мы предоставляем все исходные файлы программы, на примерах которых идет обучение.

Вы не оставлены один на один с видеоуроками. В зависимости от уровня вашей подготовки вы выбираете наиболее оптимальный путь изучения нового материала. Исходные файлы деталей, моделей и сборок позволяют вам не тратить время на воспроизводство операций и действий, которые вам хорошо знакомы.

Смело открывайте файлы в своей программе и изучайте уже готовые проекты.

Что такое видеокурс

Учебная программа видеокурса состоит из серии последовательных предзаписанных видеоуроков.

Записи экрана компьютера и окна программы Autodesk Inventor это наглядные и динамичные инструкции, которые сопровождаются синхронными голосовыми пояснениями всех операций на русском языке. Комментарии тщательно выверены и полностью раскрывают суть происходящего в видеоряде.

Видеоуроки озвучены профессиональным диктором для предоставления наивысшего качества и отличной разборчивости речи.

В каком виде вы получите курс

Видеокурс поставляется в виде zip-архива. После загрузки из личного кабинета и распаковки, вы сразу же можете приступить к изучению видеокурса. Помимо видеоуроков курс содержит все файлы, которые необходимы в процессе обучения: детали, сборки, таблицы, шаблоны и описания.

Загруженный видеокурс переходит в вашу собственность. Вы можете без ограничений использовать курс в личных целях и в качестве учебных материалов на вашем предприятии. Нет ограничений на количество рабочих мест.

Детали

Версия программы

Autodesk Inventor 2017

Объем курса

1,01 ГБ

Количество уроков

12

Разрешение уроков

1920×1080 (Full HD)

Формат видеофайлов

.mp4

Количество компьютеров

Неограниченно

Авторан-меню

Есть

Уровень

Профессиональный
