Чтобы получить эскиз нужной формы часто приходится прибегать к редактированию существующих эскизов. Для этого в SOLIDWORKS предусмотрен довольно богатый функционал: отсечение, удлинение, отражение, копирование, перемещение и вращение объектов эскиза.

Именно эти возможности рассмотрим в этом уроке.

Отсечь объекты эскиза

Вы можете отсечь ненужные элементы эскиза при помощи инструмента Отсечь объекты, расположенного на Ленте. Также, нажав на стрелочку рядом с этой командой, Вы увидите команду Удлинить объекты. Ее мы рассмотрим позднее.

Команда Отсечь объекты 01

Чтобы обрезать объекты, нажмем по указанной команде. Перед Вами появится следующее:

Параметры инструмента Отсечь объекты

Как видите, можно указать Параметры отсечения. Рассмотрим их подробнее.

Магазин курсов студии Vertex

Автообрезка

Автообрезка используется для того, чтобы обрезать несколько смежных объектов эскиза, перемещая вручную курсор мыши по необходимым объектам.

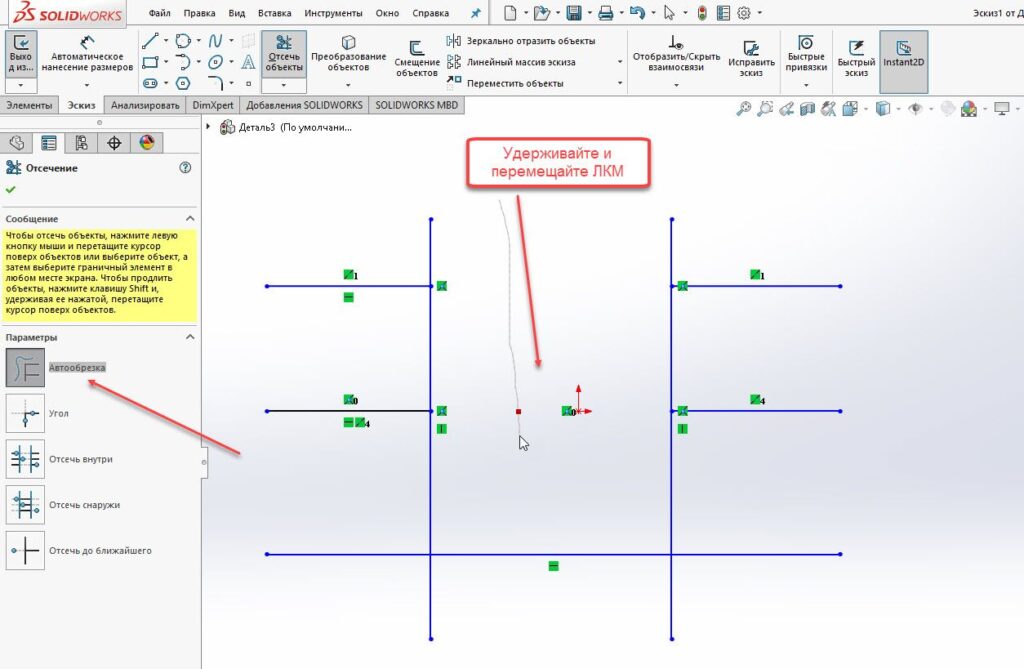

Нажмите и удерживайте левую кнопки мыши и перемещайте в направлении объектов, которые Вам необходимо обрезать:

Редактирование эскизов 02
Автообрезка объектов эскиза

Также с помощью данного параметра (с помощью Автообрезки) Вы можете удлинять объекты.

Для этого нужно активировать инструмент Отсечь объекты и, удерживая левую кнопки мыши, перемещать курсор мыши в направлении удлиняемого объекта с одновременной зажатой клавишей SHIFT.

Удлинение объектов с помощью инструмента Автообрезка

Таким образом, Вы получите удлинение.

Редактирование эскизов | SOLIDWORKS

Угол

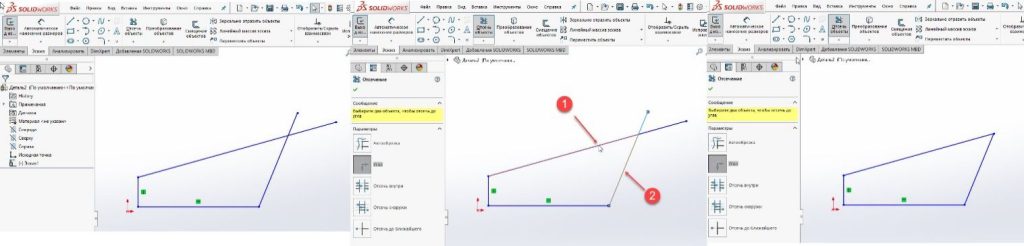

Параметр Угол используется для создания угла между двумя выбранными объектами, отсекая или удлиняя их. Рассмотрим на небольшом примере.

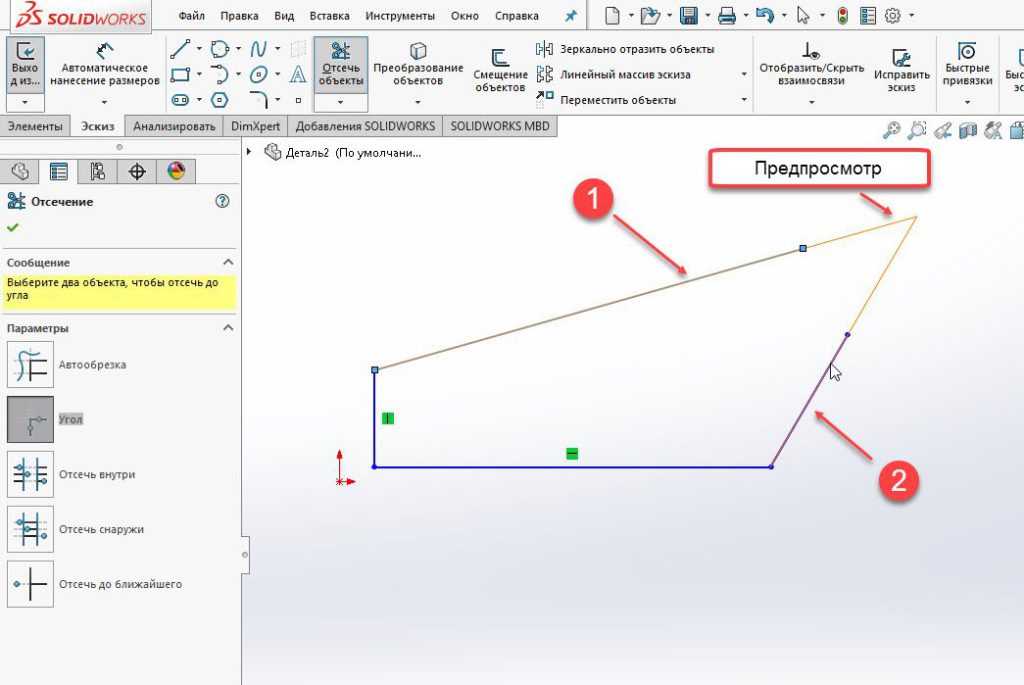

Активируем инструмент Отсечь объекты и выберем параметр Угол. Далее выберем первый отрезок (нажатием левой кнопки мыши) и второй отрезок. При наведении на второй отрезок (до его выбора), SOLIDWORKS покажет, как данные отрезки будут соединены в угол.

Параметр Угол инструмента Отсечь объекты

Создание угла отсечением «лишних» частей отрезков с помощью данного инструмента:

Создание угла отсечением с помощью инструмента Угол

Отсечь внутри

Параметр Отсечь внутри используется для отсечения объектов, находящихся в определенных границах. На примере ниже показано, что стороны прямоугольника — это граничные элементы, а отрезки прорези — отсекаемые.

Инструмент отсечь внутри

Для того, чтобы отсечь элементы, находящиеся между граничными элементами, активируем инструмент Отсечь объекты  Параметр Отсечь внутри. Далее выберем сначала граничные элементы, затем отсекаемые (нажатием на них левой кнопкой мыши).

Работа инструмента отсечь внутри

Отсечь снаружи

Параметр Отсечь снаружи похож на предыдущий Параметр. Он используется для того, чтобы отсечь объекты, находящиеся вне определенных границ.

Активируем инструмент Отсечь объекты  Параметр Отсечь снаружи. Далее выберем граничные объекты, после чего определим отсекаемые объекты. После отсечения получим следующую картину.

Параметр отсечь снаружи

Отсечь до ближайшего

Параметр Отсечь до ближайшего используется для того, чтобы отсечь объекты от их ближайшего пересечения с другим объектом.

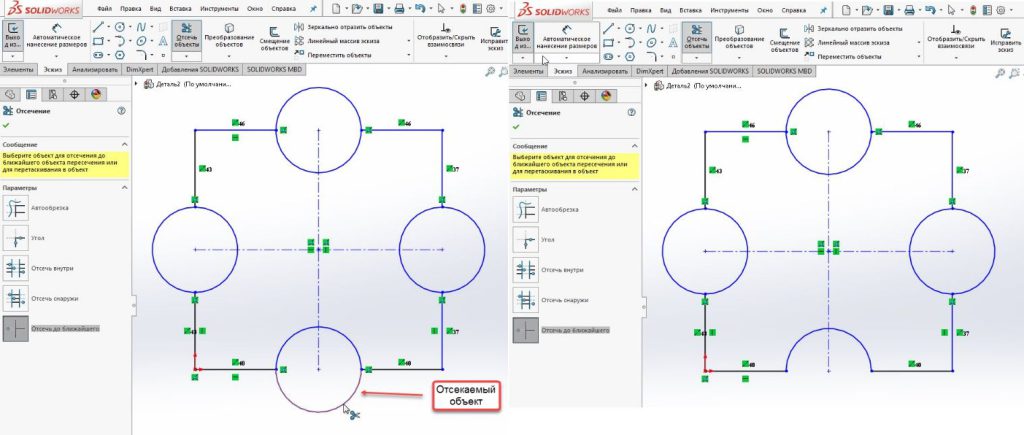

Активируем инструмент Отсечь объекты  Параметр Отсечь до ближайшего. Далее выберем отсекаемый объект. В данном случае — это часть окружности. отсечем ее до пересечения со стороной прямоугольника. После отсечения получим следующую картину:

Параметр Отсечь до ближайшего

Удлинить объекты

Как говорилось выше, при редактировании эскизов, кроме отсечения объектов в SOLIDWORKS есть возможность удлинять объекты.

Для вызова этой команды на Ленте нажмите на стрелочку рядом с командой Отсечь объекты:

Вызов команды Удлинить объекты

при помощи этого инструменты можно удлинять отрезки, среднюю линию, эллипсы, сплайны, дуги и т.д.

Активируем инструмент Удлинить объекты и выберем удлиняемый объект (в данном случае отрезок). При наведении на него, SOLIDWORKS покажет как произойдет удлинение.

Демонстрация работы команды Удлинить объекты

Подтвердим удлинение нажатием левой кнопки мыши.

Внимание! Направление удлинения зависит от положения курсора мыши к конечной точке. Удлинение происходит до точки, которая ближе к позиции курсора.

Смещение объектов

Инструмент Смещение объектов используется для того, чтобы сместить границы существующего эскиза на указанное расстояние. Для того, чтобы активировать эту команду, активируем на Ленте инструмент Смещение объектов.

активация инструмента Смещение объектов

Инструмент имеет рад настраиваемых параметров. Рассмотрим их.

Параметры инструмента Смещение объектов

В поле Расстояние смещения можно указать необходимое расстояние.

Обратите внимание! Кроме указания расстояния смещения через Параметры, можно это сделать вручную перетаскиванием границы эскиза в графической области. Для этого наведите на границу, зажмите левую кнопку мыши и осуществляйте перемещение. Вы можете заметить, что в поле Расстояние смещения значение будет изменяться.

Смещение объектов вручную

Если будет активирована галочка Добавить размеры, после подтверждения в эскизе появится размер смещения.

Реверс — активировав этот параметр, смещение будет производиться в противоположном направлении (в данном случае внутрь эскиза).

Параметр Выбрать цепочку позволяет производить смещение всего эскиза или только выбранного элемента.

Параметр Два направления позволяет производить смещение на указанное расстояние одновременно в двух направлениях (наружу и внутрь).

Параметр Торцевая пробка позволяет замыкать смещенные элементы Дугой или Линией (в зависимости от выбора чекбокса). Данная возможность доступна только при активном параметре Два направления.

Для демонстрации работы данного параметра, построим несколько отрезков произвольной длины. Далее активируем инструмент Смещение объектов и включим Параметр Два направления. Включим параметр Торцевая пробка.

Как видим, произошло замыкание смещенных в обоих направлениях копий отрезков.

Демонстрация работы параметра Торцевая пробка

Зеркально отобразить объекты

В SOLIDWORKS можно производить зеркальное отображение объектов эскиза относительно осевой линии. Рассмотрим принцип работы данного инструмента.

Создадим эскиз элемента, который будет отражать. Построим осевую линию.

Подготовка к демонстрации инструмента Зеркально отразить

Активируем инструмент Зеркально отразить объекты (если он у Вас не активирован, нужно открыть эскиз для редактирования). Как видим, данный инструмент имеет два основных параметра — Объекты для зеркального отражения и объект, относительно которого будет производиться отражение.

Параметры инструмента Зеркально отразить объекты

Выберем все объекты, которые находятся слева от осевой линии — они все стали перечислены в поле Объекты для зеркального отражения.

Далее выберем осевую линию — линию относительно которой произойдет зеркальное отражение выбранных ранее объектов.

Зеркальное отражение объектов

Подтвердим выбор.

Эскиз после зеркального отражения

Динамическое зеркальное отображение

Инструмент Динамическое зеркальное отображение выполняет те же функции, что и инструмент Зеркально отобразить объекты с единственным различием — это происходит динамически, т.е. Вы сразу можете видеть изменения прямо в процессе построения объектов.

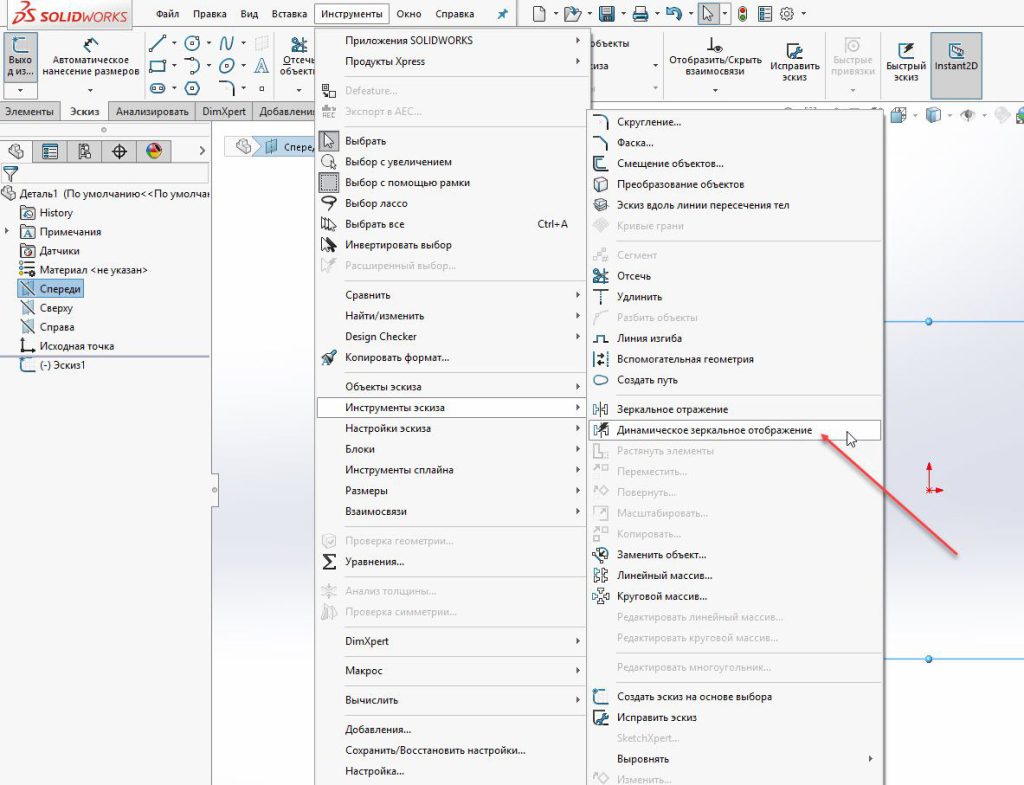

Чтобы активировать данный инструмент, необходимо перейти в Инструменты → Инструменты эскиза → Динамическое зеркальное отображение.

Вызов команды Динамическое зеркальное отображение

Рассмотрим работу данной команды на небольшом примере.

  • Создадим осевую линию, относительно которой будет происходить зеркальное построение.
  • Активируем инструмент Динамическое зеркальное отображение.
  • В Property Manager Можно видеть сообщение:

Выберите линию эскиза или линейную кромки модели, относительно которых необходимо выполнить зеркальное отражение.

Редактирование эскизов 02
  • Выберем построенную ранее осевую линию.
  • После этого станут активны инструменты построения эскизов.
  • Создадим несколько линий слева от осевой линии.
  • Можем наблюдать, что справа зеркально происходит построение таких же линий динамически.
Демонстрация работы инструмента Динамеческое зеркальное отображение

Создание массива

В SOLIDWORKS можно создавать линейные и круговые массивы элементов эскиза. Делается это при помощи инструментов Линейный массив эскиза и Круговой массив эскиза соответственно.

Рассмотрим их.

Линейный массив эскиза

Команда Линейный массив эскиза позволяет создавать массив элементов эскиза относительно оси X и Y. Чтобы создать линейный массив, на Ленте выберем соответствующую команду (перед этим не забудьте построить сам эскиз):

Линейный массив эскиза на Ленте

После этого, в PropertyManager Вы увидите ряд настроек массива.

Настройки линейного массива

Далее Вам нужно выбрать элемент эскиза (нажатием на нем левой кнопки мыши), массив которого нужно сделать (Вы также это можете сделать до выбора команды Линейный массив эскиза) и внести необходимые настройки массива в PropertyManager.

Создание линейного массива
Настройки линейного массива с измением угла

Далее необходимо внести требуемые параметры в разделе Направление 2. Они по логике идентичны параметрам Направления 1 с той лишь разницей, что они будут применены по направлению оси Y, а не X.

Настройки линейного массива по оси Y

Круговой массив эскиза

Круговой массив эскиза — это создание массива элементов эскиза относительно заданного центра по окружности. Чтобы создать линейный массив, на Ленте выберем соответствующую команду (перед этим не забудьте построить сам эскиз):

Команда Круговой массив эскиза

После этого, в PropertyManager Вы увидите ряд настроек массива, схожих по логике с настройками Линейного массива эскиза.

Настройки кругового массива

Выберем копируемый объект эскиза, укажем необходимое количество экземпляров и точку центра. Чтобы подтвердить выбор, нажмем по соответствующей кнопке.

Подтвердить

Команды Переместить, Копировать, Повернуть, Масштабировать, Растянуть объекты

С помощью соответствующих команд на Ленте, Вы можете перемещать, копировать, поворачивать, масштабировать и растягивать объекты эскиза. Рассмотрим их.

Команды Переместить, Копировать, Повернуть, Масштабировать, Растянуть объекты

Выберем в качестве примера ранее построенную Прорезь. Выберем команду Переместить объекты. В PropertyManager появятся доступные для этой команды параметры.

Переместить

Выберем Прорезь и, не снимая, галочку «Сохранить взаимосвязи», переместим объект.

Перемещение объекта

Копирование производится по тому же принципу. Выберем команду Копировать объекты. Далее выберем копируемый объект и переместим в нужное место.

Копирование объектов

Чтобы повернуть объект, выберем команду Повернуть объекты, в настройках укажем точку, относительно которой будет производиться вращение и угол поворота.

Также можно вручную вращать объект. Щелкните и удерживайте левую кнопку мыши на объекте и, не отпуская ее, поверните на требуемый угол.

Повернуть объекты

С помощью команды Масштабировать объекты, можно масштабировать объекты на необходимый коэффициент. Для это в PropertyManager укажите требуемый коэффициент.

Масштабировать объекты

Также можно растягивать объекты эскиза в нужном направлении. Для этого служит команда Растянуть объекты. Настройки этой команды схожи с вышеперечисленными.
