Видеокурс «Профессиональный видео курс по Autodesk Inventor 2.0»

Описание

Обучающий видеокурс «Профессиональный видео курс по Autodesk Inventor 2.0» — это 50 эксклюзивных практических последовательных видео уроков о том, как из новичка превратиться в профессионала в области 3D-проектирования в программе Autodesk Inventor. В него входят 10 уроков по основам, 20 уроков по продвинутым техникам, 20 уроков, посвященных созданию проекта «Лебедка ручная».

Для кого

• Инженерам-конструкторам, технологам, проектировщикам;
• Руководителям отделов;
• Новичкам, студентам и энтузиастам;
• Преподавателям технических учебных заведений;
• Тем, кто переходит с других САПР на использование Autodesk Inventor.

Что вы сможете сконструировать

презентация лебедки

Содержание курса

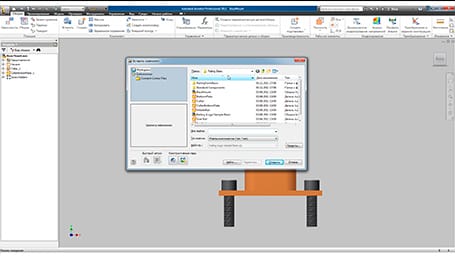

Урок 1. Основы. Обзор интерфейса и настройка программы

В данном уроке рассмотрим интерфейс программы Autodesk Inventor и ее основные настройки.

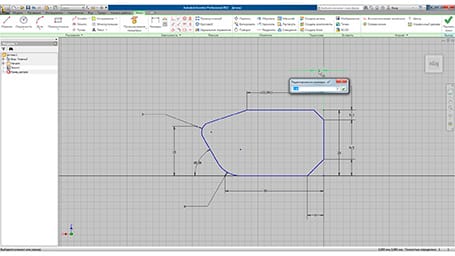

Урок 2. Основы. Работа с плоским эскизом

Для создания 3d-объекта для начала требуется создать плоский эскиз. Рассмотрим основные функции создания эскизов.

При создании геометрии в эскизе программа автоматически накладывает зависимости и привязки. Произведем некоторую настройку автоматического задания зависимостей.

Урок 3. Основы. Операции Выдавливание и Вращение

Для создания твердых тел, основными операциями являются «Выдавливание» и «Вращение». Рассмотрим их.

Урок 4. Основы. Операции Лофт, Сдвиг и Пружина

Дополнительными операциями для создания деталей являются «Лофт», «Сдвиг» и «Пружина». Операция «Лофт» применяется, когда нужно создать деталь с переменным сечением. Операция «Сдвиг» служит в основном для создания гнутых деталей. Для создания пружины, используется операцией «Пружина».

Урок 5. Основы. Операции с деталями

Для редактирования деталей существует ряд операций. Рассмотрим некоторые из них.

Урок 6. Основы. Понятие о проектах, параметрическая деталь

В Inventor существуют файлы проекта. В проекте определяется расположение всех файлов, связанных с данным проектом. Создадим параметрическую деталь, т.е. управление размерами детали будет осуществляться параметрами.

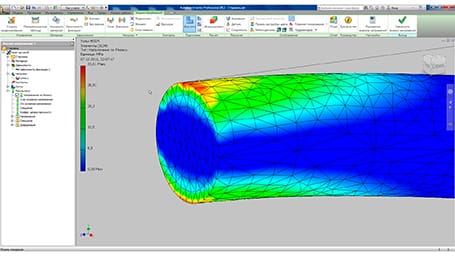

Урок 7. Основы. Анализ напряжений детали

Inventor позволяет выполнять расчет детали на прочность. Расчет выполняется методом конечных элементов.

Урок 8. Основы. Создание сборки

Сборка – это набор зависящих друг от друга компонентов. Сборка может состоять из деталей, других более простых сборок, стандартных компонентов и различных элементов. Рассмотрим основные функции для создания сборок.

Урок 9. Основы. Операции со сборкой

Существует ряд операций для редактирования сборки. Рассмотрим их на примере созданного ранее Кронштейна.

Урок 10. Основы. Создание чертежа

Inventor позволяет оформлять чертежи созданных деталей и сборок. Создадим чертеж сборки кронштейна.

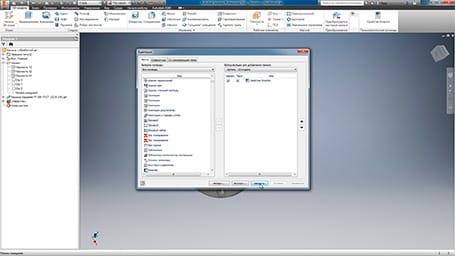

Урок 11. Мастер. Настройка шаблонов

В уроке рассматривается настройка шаблонов, добавление пользовательских кнопок на ленту. Функции быстрой обработки заготовок деталей с помощью команд «Наследование» и «Преобразование».

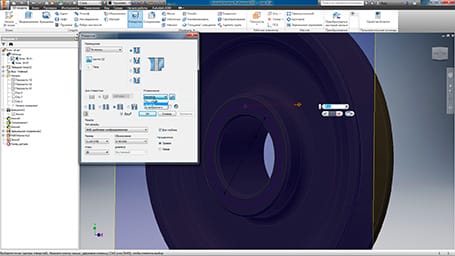

Урок 12. Мастер. Создание сложной параметрической детали

Зеркальное отражение целой детали. Рассмотрение исходных данных для параметрических деталей, создание пользовательских свойств.

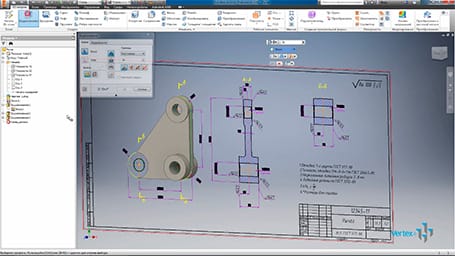

Урок 13. Мастер. Создание 3D-модели на основе чертежа AutoCAD

Рассмотрим метод создания детали в Inventor на основе готового чертежа в AutoCAD.

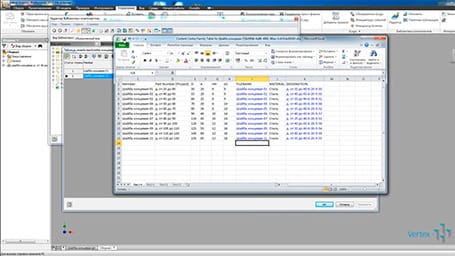

Урок 14. Мастер. Публикация детали в библиотеку компонентов

Inventor позволяет добавлять в библиотеку компонентов собственные детали. Рассмотрим это.

Урок 15. Мастер. Пользовательская библиотека компонентов

В этом уроке рассмотрим как добавлять листовые фасонные профили, типа профнастила, в пользовательскую библиотеку компонентов.

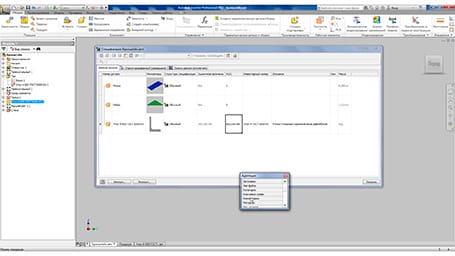

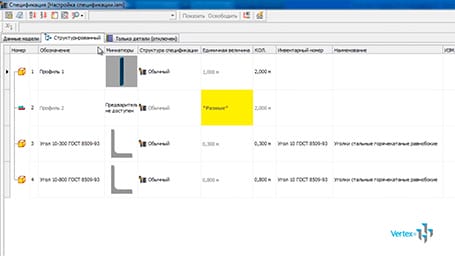

Урок 16. Мастер. Настройка спецификации

Очень часто при создании сборок в Inventor, возникает необходимость в спецификации указывать количество деталей не в штуках, а в метрах. В этом уроке рассмотрим, как это можно сделать.

Урок 17. Мастер. Несоответствие библиотеки ГОСТ в Inventor с действующим ГОСТ

В библиотеке компонентов иногда встречаются ошибки. В этом уроке рассмотрим, как можно отредактировать стандартный компонент.

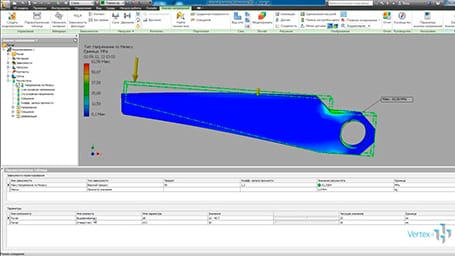

Урок 18. Мастер. Параметрический расчет детали

Inventor позволяет выполнять параметрический расчет детали. Управляя определенными параметрами можно подбирать оптимальную конфигурацию детали при определенной нагрузке.

Урок 19. Мастер. Применение iLogic

В данном уроке на примере создания звена грузоподъемного механизма изучим как автоматизировать проектирование на основе правил iLogic.

Урок 20. Мастер. Создание грузоподъемной цепи с применением iLogic

Создадим параметрическую деталь Грузоподъемная цепь и создадим для нее правило Калибр цепи.

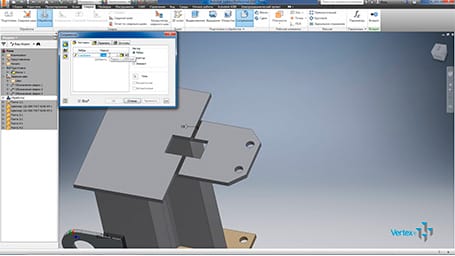

Урок 21. Мастер. Создание сварной сборки

В Autodesk Inventor встроена специальная среда проектирования сварных конструкций. Она является продолжением среды моделирования изделий.
В этом уроке изучим возможности программы и операции по созданию сварных конструкций с применением различных методов их сварки.

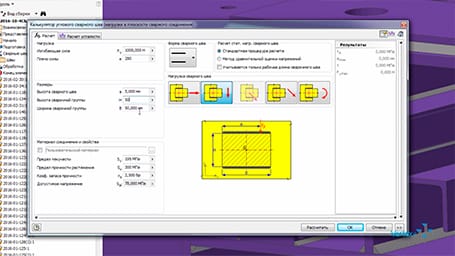

Урок 22. Мастер. Расчет сварного шва в Inventor

В данном уроке рассмотрим генерирование отчета по сварным швам для определения общей длины швов и их массы и пример выполнения расчета на прочность сварного шва.

Урок 23. Мастер. Проектирование сверху-вниз

Обычно при создании различных конструкций многие пользуются, казалось бы, наиболее логичным методом – создают отдельные детали и затем собирают их в сборки. Однако, можно пойти от обратного – создать всю конструкцию в одной детали, а затем получить из нее сборку.

Урок 24. Мастер. Работа с листовым металлом

Проектирование деталей из листовых металлов — является расширением среды моделирования в Autodesk Inventor. Вы можете создать деталь из листового металла с нуля или преобразовать стандартную деталь в листовую.

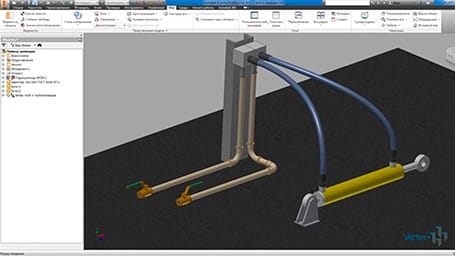

Урок 25. Мастер. Разводка трубопроводов

Вы научитесь создавать собственные стили трубопроводов или редактировать уже существующие, прокладывать сложные адаптивные трассы по необходимой траектории и заполнять их трубами, шлангами и фитингами.

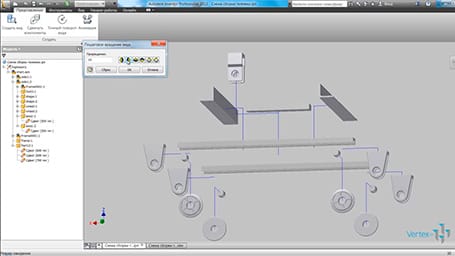

Урок 26. Мастер. Создание схемы сборки

В Inventor существуют файлы схемы сборки. С их помощью можно задавать последовательность сборки механизма.

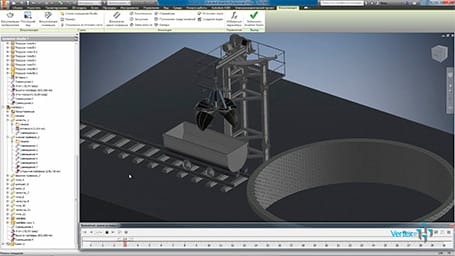

Урок 27. Мастер. Создание анимации на основе 3D-моделей AutoCAD

В уроке рассмотрим процесс конвертации 3D-модели из AutoCAD в Inventor. Модель конвертируется отдельными подвижными узлами, которым в последующем задаются параметры для выполнения анимации. И получим видео-анимацию модели для создания презентаций.

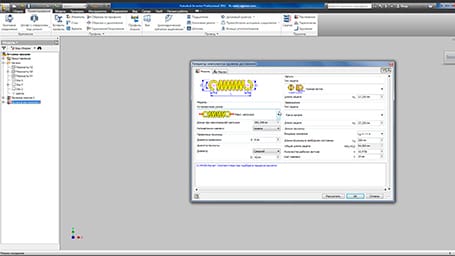

Урок 28. Мастер. Вставка и расчет пружин

Разберемся с генератором пружин различной конфигурации, выполним их расчет и вставку в сборку.

Урок 29. Мастер. Создание собственного профиля

Так как в библиотеке компонентов могут быть не все необходимые профили, то мы рассмотрим способ создания собственного профиля и публикацию его в библиотеку.

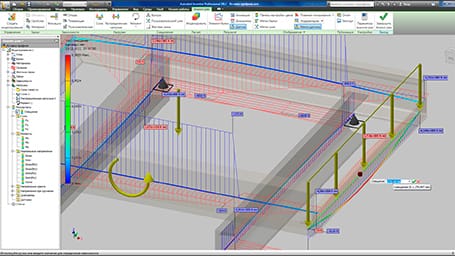

Урок 30. Мастер. Анализ рам

С помощью среды анализа рам сделаем расчет на прочность созданной ранее рамы с выводом различных результатов расчета.

Урок 31. Создание проекта «Лебедка ручная»

Приступим к созданию проектирования механизма под названием «Лебедка ручная». Настроим файл проекта и создадим файл сборки. С помощью генератора валов создадим деталь вала и заполним его «Свойства Inventor».

Урок 32. Создание зубчатого колеса

Создадим зубчатое колесо и разместим его в сборке будущей лебедки.

Урок 33. Создание вала-шестерни

C помощью генератора валов создадим вал-шестерню и разместим их в сборке с помощью наложения зависимостей.

Урок 34. Создание зубчатого зацепления

С помощью генератора зубчатого зацепления создадим зацепление зубчатого колеса и вала-шестерни и выполним расчет зацепления.

Урок 35. Создание передней стойки

Создадим сборку передней стойки, в которую будут входить стойка и корпуса подшипников, сделаем эту сборку сварной конструкцией.

Урок 36. Создание корпусов подшипников

С помощью генератора подшипников выполним подбор, расчет и вставку подшипников в сборку. Создадим корпуса подшипников

Урок 37. Вставка корпусов в сборку

Вставим полученные корпуса подшипников в сборку проекта Лебедка ручная.

Урок 38. Создание задней стойки

Затем на основании передней стойки создадим заднюю стойку и вставим стойки в основную сборку лебедки.

Урок 39. Создание ручки

Создадим ручку лебедки.

Урок 40. Вставка и завершение ручки

Вставим ручку в сборку лебедки.

Урок 41. Создание храпового колеса и упора

Далее создадим храповое колесо и упор и вставим их в сборку.

Урок 42. Создание диска и прижима

Создадим диск и прижим и добавим данные детали в сборку.

Урок 43. Создание верхнего кожуха

С использованием существующей геометрии создадим верхний кожух лебедки.

Урок 44. Завершение верхнего кожуха

Завершим создание верхнего кожуха и вставим его в сборку.

Урок 45. Создание нижнего кожуха

С использованием существующей геометрии создадим нижний кожух лебедки.

Урок 46. Вставка крышек и крепежа

Вставим в сбору еще несколько деталей: крышки и крепеж.

Урок 47. Завершение сборки

Завершим 3D-модель вставкой остальных стандартных компонентов из библиотеки.

Урок 48. Создание чертежа вала

Создадим чертеж вала.

Урок 49. Создание чертежа лебедки

Создадим чертеж лебедки.

Урок 50. Настройка и завершение чертежа

Настроим автоматическое заполнение основной надписи чертежа и создадим сборочный чертеж лебедки.

Исходные файлы Inventor

Помимо уроков, мы предоставляем все исходные файлы программы, на примерах которых идет обучение.

Вы не оставлены один на один с видеоуроками. В зависимости от уровня вашей подготовки вы выбираете наиболее оптимальный путь изучения нового материала. Исходные файлы деталей, моделей и сборок позволяют вам не тратить время на воспроизводство операций и действий, которые вам хорошо знакомы.

Смело открывайте файлы в своей программе и изучайте уже готовые проекты.

Что такое видеокурс

Учебная программа видеокурса состоит из серии последовательных предзаписанных видеоуроков.

Записи экрана компьютера и окна программы Autodesk Inventor это наглядные и динамичные инструкции, которые сопровождаются синхронными голосовыми пояснениями всех операций на русском языке. Комментарии тщательно выверены и полностью раскрывают суть происходящего в видеоряде.

Видеоуроки озвучены профессиональным диктором для предоставления наивысшего качества и отличной разборчивости речи.

В каком виде вы получите курс

Видеокурс поставляется в виде zip-архива. После загрузки из личного кабинета и распаковки, вы сразу же можете приступить к изучению видеокурса. Помимо видеоуроков курс содержит все файлы, которые необходимы в процессе обучения: детали, сборки, таблицы, шаблоны и описания.

Загруженный видеокурс переходит в вашу собственность. Вы можете без ограничений использовать курс в личных целях и в качестве учебных материалов на вашем предприятии. Нет ограничений на количество рабочих мест.
