Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

3 910 руб.

  • USD: $46
  • UAH: 690 грн.
  • EUR: 47 €
  • ILS: ₪ 159

До окончания действия скидки 30% осталось:

Описание

Эта запись также доступна на: UA

Если вы работаете в SOLIDWORKS, то прекрасно знаете сильные стороны этой системы автоматического проектирования, но у нас есть вопрос: «Возникали ли у вас проблемы с оформлением конструкторской документации? Так, чтобы нормоконтроль не принимал ваши чертежи?»

А бывало такое, что нужно провести расчет по ударной нагрузке изделия из 40ХН, а ее нет в списке материалов? Понятное дело, есть аналоги и в DIN и в ISO, а в ГОСТе нет…

ГОСТ вообще больная тема для SOLIDWORKS…

Во-первых, в стандартном наборе библиотек его нет, это логично, так как пакет ориентирован на европейский и американский рынки. Можно добавить библиотеки, правда, метод добавления в родном мануале описан крайне скудно, и где брать его непонятно.

Выход есть, можно создать самому, можно поискать готовое решение, потом попробовать прикрутить одно к другому. Времени можно потратить немало, если точно не знаешь как все работает.

Во-вторых, оформление конструкторской документации. Бланки листов чертежей, оформленные по ГОСТу, в SOLIDWORKS есть в стоке.

Но и тут не все так просто. Первое что бросаться в глаза — это шрифт… Как его заметь вроде понятно, а вот как сделать так, чтобы не проводить процедуру вручную каждый раз — нет.

Второе — поля этого самого листа, а точнее не поля, а то, что в них пишется при добавлении вида на лист. Как добавить шифр чертежа? А название? Вручную — долго, особенно если делать деталировку на узел в 100+ деталей.

Со спецификацией вообще беда, она есть конечно, она даже читаема и предоставляет часть необходимой информации. Только ее вид не соответствует требованиям и не все столбцы присутствуют.

Вы, например, знаете, что можно перебить шаблон таблицы и выводить значения полей через функции? А оказывается можно. И «одним движением» изменять выноски и оформление заметок тоже можно.

Вы знаете как сохранить шаблон вида документа для последующего использования?

А не разу не было такого, что изделие из ХВГ заштриховывается в сечении как бетон и приходиться менять штриховку вручную?

Много минусов по оформлению документации в SOLIDWORKS, конечно они не перекрывают его положительные стороны, но сильно увеличивают временные затраты на оформление.

Решение есть — SOLIDWORKS можно настроить таким образом, чтобы на выходе получать документацию не уступающую в качестве оформления ни системе Компас-3D, ни T-flex.

Правильная настройка шаблонов Bill of material SOLIDWORKS позволяет не тратить время на редактирование таблиц и визуальной части конструкторской документации.

А зная особенности работы функций «Примечания» можно до минимума сократить время затрачиваемое на составление чертежей.

Таким образом, правильно настроив программу и освоив работу с описанными функциями, можно значительно сократить время затрачиваемое на оформление конструкторской документации и тем самым ускорить, а главное облегчить процесс проектирования.

Хотите «приручить» SOLIDWORKS и сократить время вашей работы над проектами? Тогда обратите внимание на наш видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS».

Для кого

  • Простым инженерам, так и руководителям отделов и предприятий.
  • Единственному инженеру-конструктору в штате малого предприятия. В курсе дается способ улучшения работы малых предприятий, в штате которых всего один инженер и показывается, как ему максимально эффективно выполнять поставленные задачи и защищать свой результат перед собственниками.
  • Руководителям показывается правильный способ организации работы в отделе с указанием точек контроля понятных и принятых инженерами.
  • Студентам этот курс будет полезен в качестве прохождения своеобразной практики на предприятии. Это позволит прийти в компании и чувствовать себя уверенно в периоде первоначальной адаптации.

Содержание курса

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

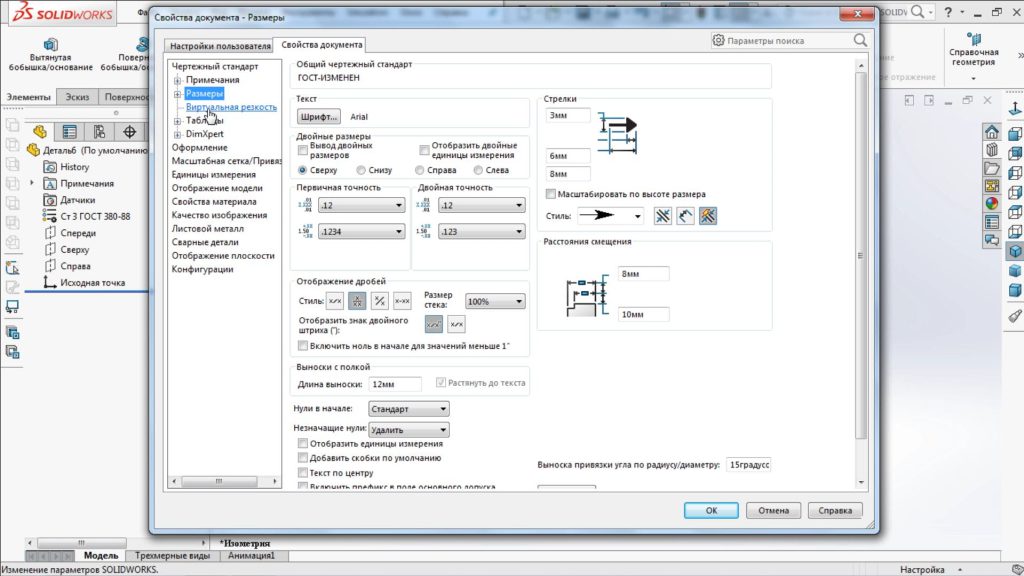

Урок 1. Настройка параметров оформления. Чертежный стандарт

Для того, чтобы свести к минимуму участие пользователя в разработке конструкторской документации в соответствии с ГОСТ, необходимо перед началом работы произвести настройку программы.

В данном уроке рассмотрим:

  • Как добавить библиотеку стандартных изделий
  • Как указать местоположение файлов (для шаблонов документов), с которыми работает SOLIDWORKS
  • Как загрузить базу данных материалов
  • Как настроить чертежный стандарт (группа настроек, которая отвечает за оформление документа в целом)
  • Как сохранить и использовать настроенный файл чертежного стандарта
Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

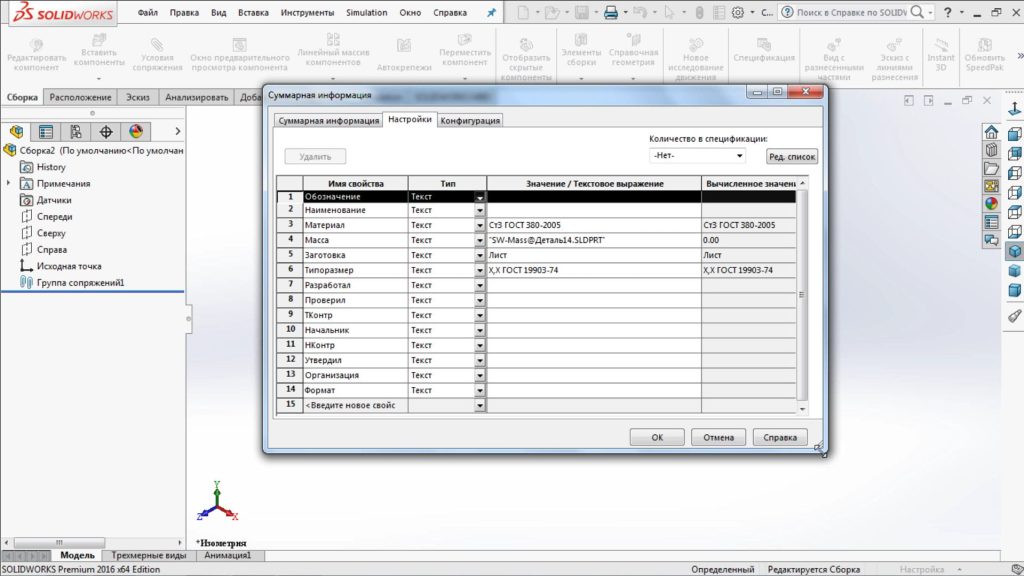

Урок 2. Создание шаблона детали и сборки

В данном уроке рассмотрим:

  • Как создать свой пользовательский шаблон детали и сборки
  • Как заполнить список пользовательских свойств, которые будут передаваться в спецификацию и основную надпись чертежа
  • Что такое Конфигурации и для чего они нужны
  • Как настроить свойства документа для файла детали и сборки
  • Как сохранить файл шаблон детали и сборки и пользоваться им в будущем
Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Урок 3. Создание шаблона чертежа и основных надписей

В данном уроке рассмотрим:

  • Как создать свой пользовательский шаблон чертежа
  • Использование предлагаемых программой листов
  • Какой файл отвечает за настройки основной надписи
  • Редактирование основной надписи
  • Редактирование и работа с примечаниями
  • Связь свойств детали с основной надписью чертежа
  • Как выбирать разные шаблоны чертежей и как с ними работать
  • Как сохранить файл шаблона чертежа и пользоваться им в будущем
Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

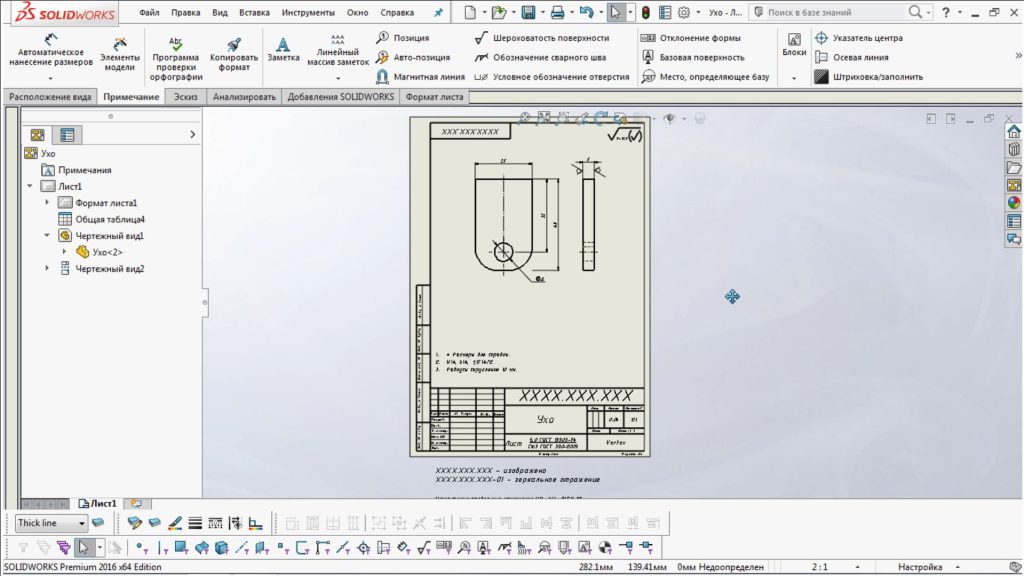

Урок 4. Чертеж детали

После того, как все необходимые детали и сборки были смоделированы, можно приступить к созданию чертежей.

В данном уроке рассмотрим:

  • Как создать чертеж из детали или сборки с ранее настроенной основной надписью и свойствами детали
  • Создание чертежных видов
  • Как работать с таблицами для группового чертежа
  • Настройка автоматической вставки указателей центров отверстий детали и осевых линий
  • Нанесение размеров на чертеж вручную
  • Нанесение автоматических размеров на чертеж с помощью импорта примечаний из модели
  • Правка указателей и осевых линий на чертеже
  • Установка шероховатостей поверхности
  • Работа с надписями на чертеже
Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

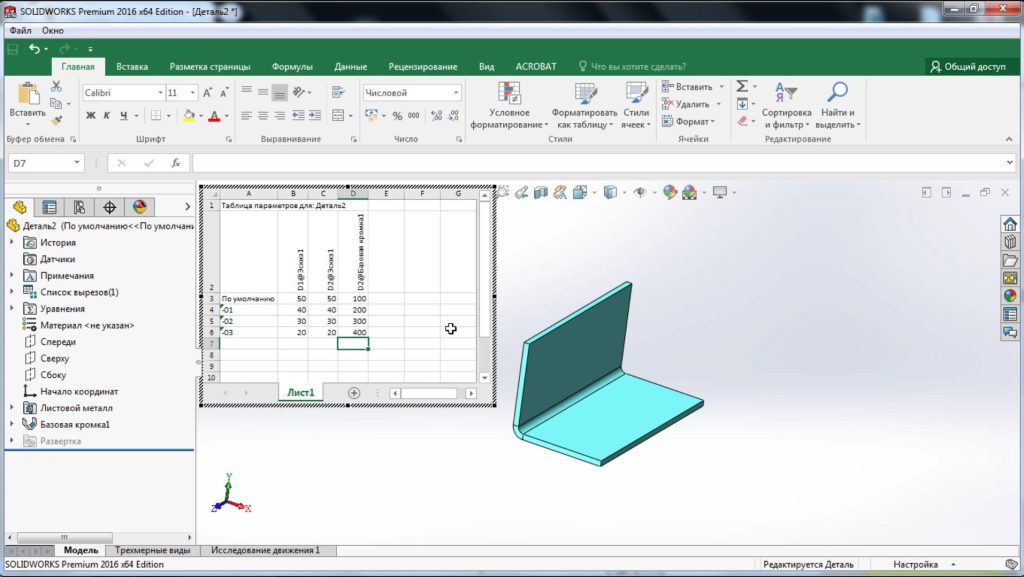

Урок 5. Групповой чертеж детали

На больших предприятиях, производствах и заводах существует практика использования однотипных деталей в совершенно разных узлах, сборках и проектах, размеры которых незначительно меняются.

Для того, чтобы не делать на каждую деталь отдельный чертеж, существуют так называемые групповые чертежи.

Основной проблемой служит поддержание актуальности значений размера для исполнения этих деталей на этом чертеже. Т.е. разными пользователи в разное время в разных сборках могут меняться размеры исполнения этих деталей и необходимо следить за тем, чтобы в этом групповом чертеже также были произведены эти изменения во избежание ошибок.

В данном уроке продемонстрируем работу с такими чертежами.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

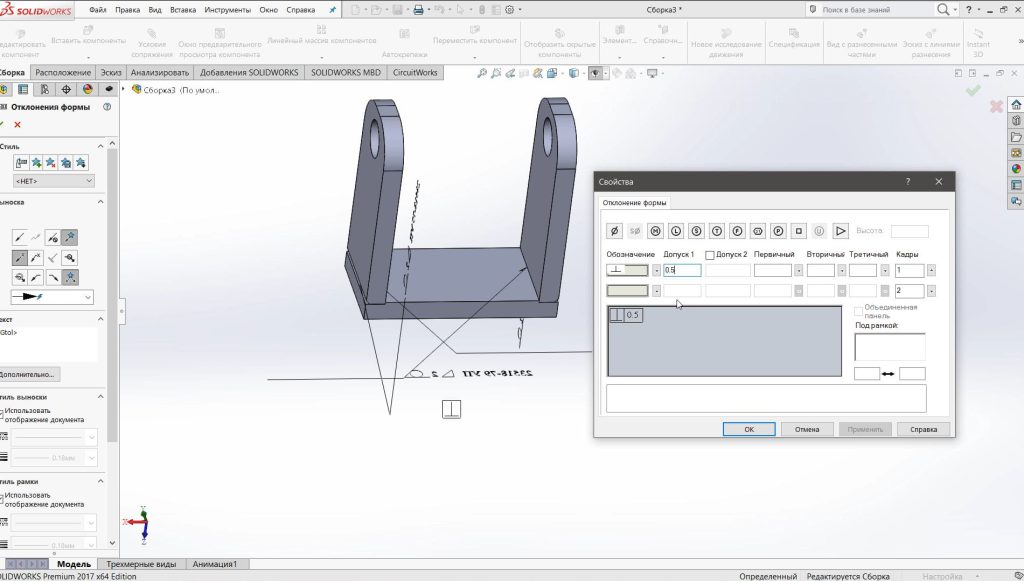

Урок 6. Заметки, размеры, позиции, обозначения сварных швов

В уроке рассмотрены обозначения сварочных швов, размеров, геометрических допусков в сборке твердотельных моделей через меню «вставка-примечание».

Так же рассмотрены типы флагов позиций и возможности их редактирования, написание заметки к чертежу и постановка размера на чертеже в ручном режиме.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

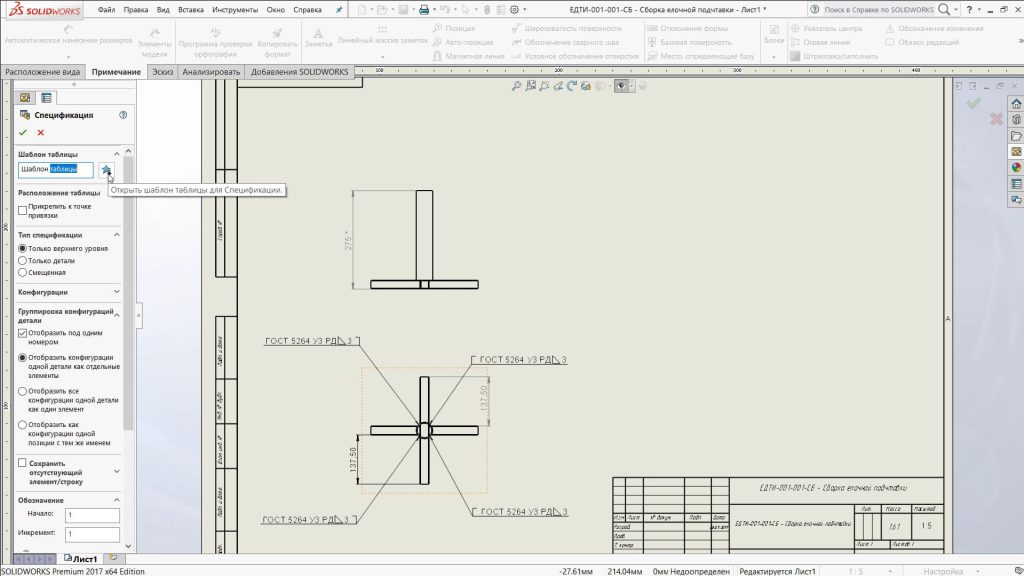

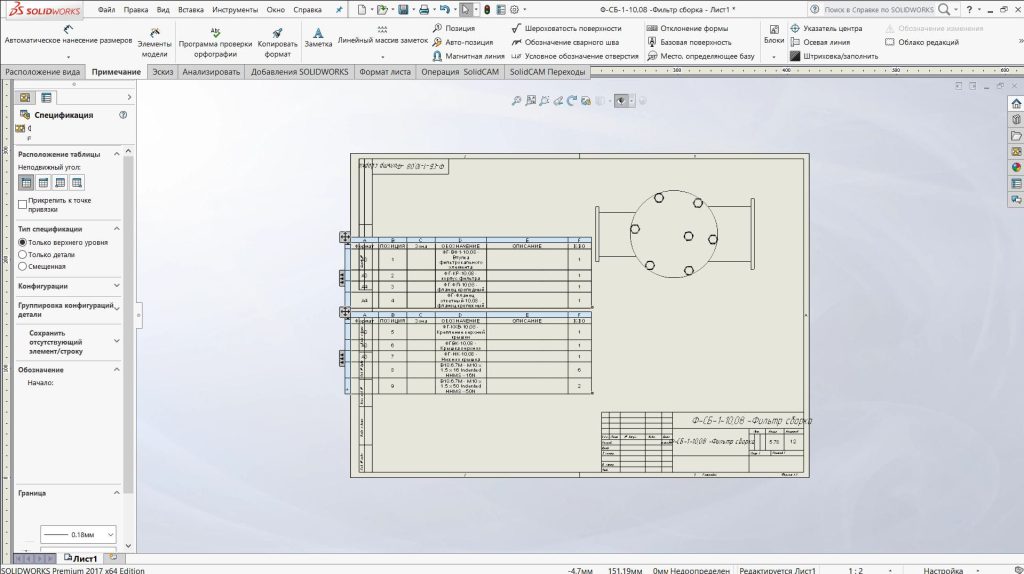

Урок 7. Создание шаблона таблицы спецификации. Особенности работы с таблицей

В уроке на примере сборки рассмотрено использование инструмента таблица-спецификация и привязанная к нему функция автопозиции. Так же в уроке показан способ редактирования таблицы спецификации и добавление в нее необходимых функций.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Урок 8. Элементы модели

В уроке рассмотрены инструменты меню «вставка-элементы», позволяющие производить различные деформации, такие как: гибка, масштабирование и скручивание. Так же рассмотрено как добавлять в твердотельную модель отверстия, резьбы, фаски и скругления, создавать оболочки по граням твердотельной модели и добавлять в нее ребра из эскиза на плоскости.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

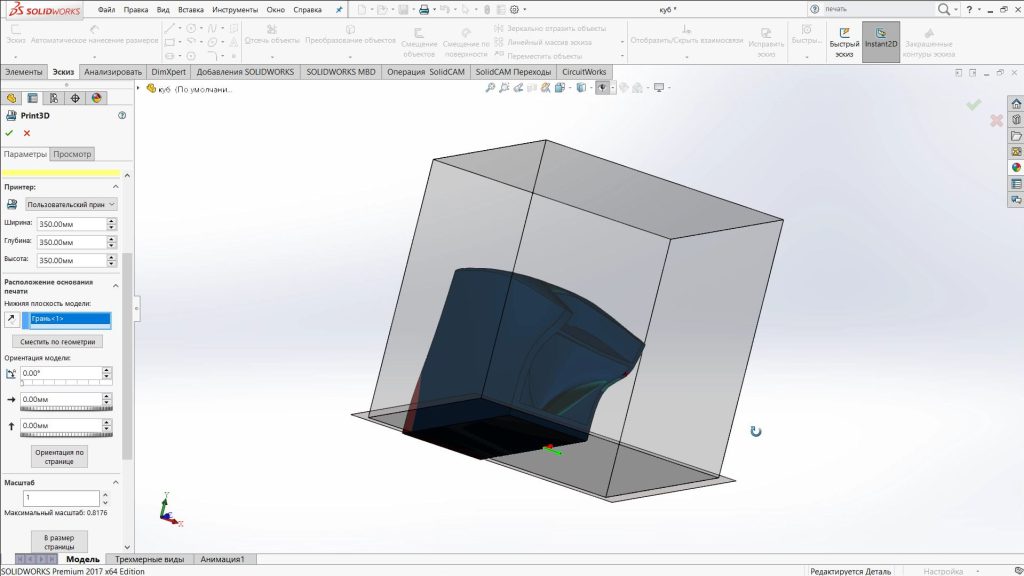

Урок 9. Печать

В уроке рассмотрены настройки печати для конструкторской документации и печати изображений из основного рабочего окна программы.

Также дан обзор настроек для трехмерной печати.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

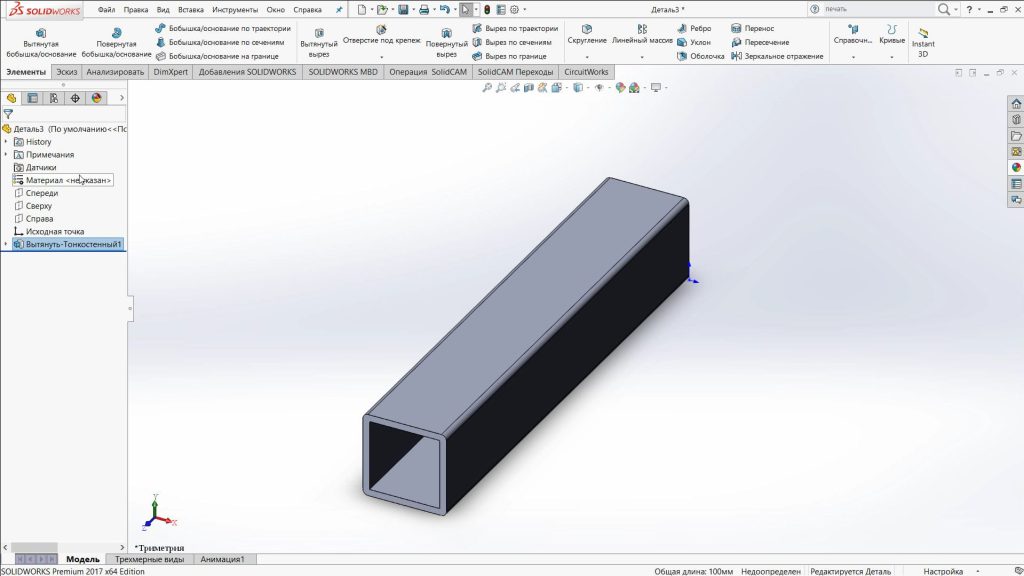

Урок 10. Практика. Создание деталей

В уроке рассмотрено применение полученных ранее навыков в оформлении конструкторской документации и создании деталей.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

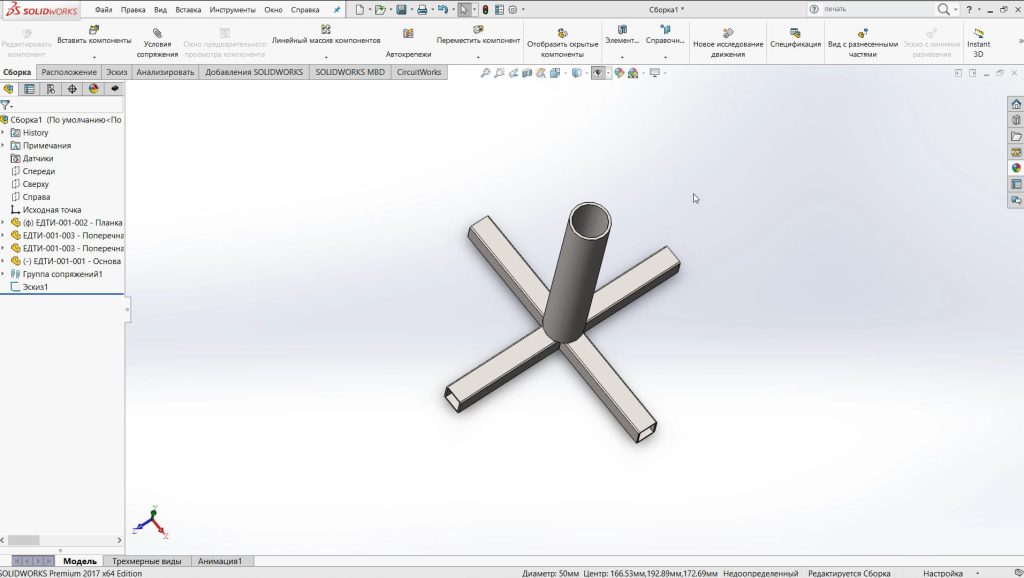

Урок 11. Практика. Создание сборки

В уроке рассмотрено применение полученных ранее навыков в оформлении конструкторской документации и создании сборки из ранее полученных деталей.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Урок 12. Практика. Создание чертежей

В уроке рассмотрено применение полученных ранее навыков в оформлении конструкторской документации и создании чертежей по ГОСТу.

Дополнения

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Библиотека стандартных изделий

Toolbox — библиотека стандартных изделий (болты, винты, шпильки, шайбы, гайки и т.п.) — стандартные изделия по ГОСТ ЕСКД

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Базы данных материалов

Базы данных материалов (библиотеки материалов) — обеспечивает присутствие необходимого материала в списке, позволяет правильно рассчитывать массу. Новые материалы можно назначать вновь созданным деталям.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Чертежный стандарт ГОСТ

Чертежный стандарт ГОСТ — уже настроенный файл, который в полной мере соответствует ЕСКД.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Шаблоны для деталей

Шаблоны для заготовок деталей — позволяют начинать работу с деталью минуя процесс настройки шаблона детали.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Шаблоны для сборок

Шаблоны для сборок — позволяют начинать работу со сборкой минуя процесс настройки шаблона сборки.

Видеокурс «Cоздание чертежей по ГОСТ в SOLIDWORKS»

Шаблон таблицы спецификации

Подготовленная таблица спецификации по ГОСТ 2.108-68 ЕСКД. Спецификация для деталей и сборочных единиц.

Исходные файлы SOLIDWORKS

Помимо уроков, мы предоставляем все исходные файлы программы, на примерах которых идет обучение.

Вы не оставлены один на один с видеоуроками. В зависимости от уровня вашей подготовки вы выбираете наиболее оптимальный путь изучения нового материала. Исходные файлы деталей, моделей и сборок позволяют вам не тратить время на воспроизводство операций и действий, которые вам хорошо знакомы.

Смело открывайте файлы в своей программе и изучайте уже готовые проекты.

Что такое видеокурс

Учебная программа видеокурса состоит из серии последовательных предзаписанных видеоуроков.

Записи экрана компьютера и окна программы SOLIDWORKS это наглядные и динамичные инструкции, которые сопровождаются синхронными голосовыми пояснениями всех операций на русском языке. Комментарии тщательно выверены и полностью раскрывают суть происходящего в видеоряде.

Видеоуроки озвучены профессиональным диктором для предоставления наивысшего качества и отличной разборчивости речи.

В каком виде вы получите курс

Видеокурс поставляется в виде zip-архива. После загрузки из личного кабинета и распаковки, вы сразу же можете приступить к изучению видеокурса. Помимо видеоуроков курс содержит все файлы, которые необходимы в процессе обучения: детали, сборки, таблицы, шаблоны и описания.

Загруженный видеокурс переходит в вашу собственность. Вы можете без ограничений использовать курс в личных целях и в качестве учебных материалов на вашем предприятии. Нет ограничений на количество рабочих мест.

Детали

Версия программы

SOLIDWORKS 2018

Количество уроков

12

Разрешение уроков

1920×1080 (Full HD)

Авторан-меню

Есть

Уровень

Профессиональный, Средний
