В этом уроке рассмотрим как подключить дополнительные инструменты в SolidWorks для удобного пользования и ведения спецификации на чертежах, а также как оформлять чертежи в соответствии ЕСКД.

Оформление чертежей в ЕСКД

*Перед началом работы, необходимо предварительно скачать архив.

Создаем новую деталь

Спецификация в SolidWorks

Магазин курсов студии Vertex

Нажимаем: Файл > Новый > Деталь

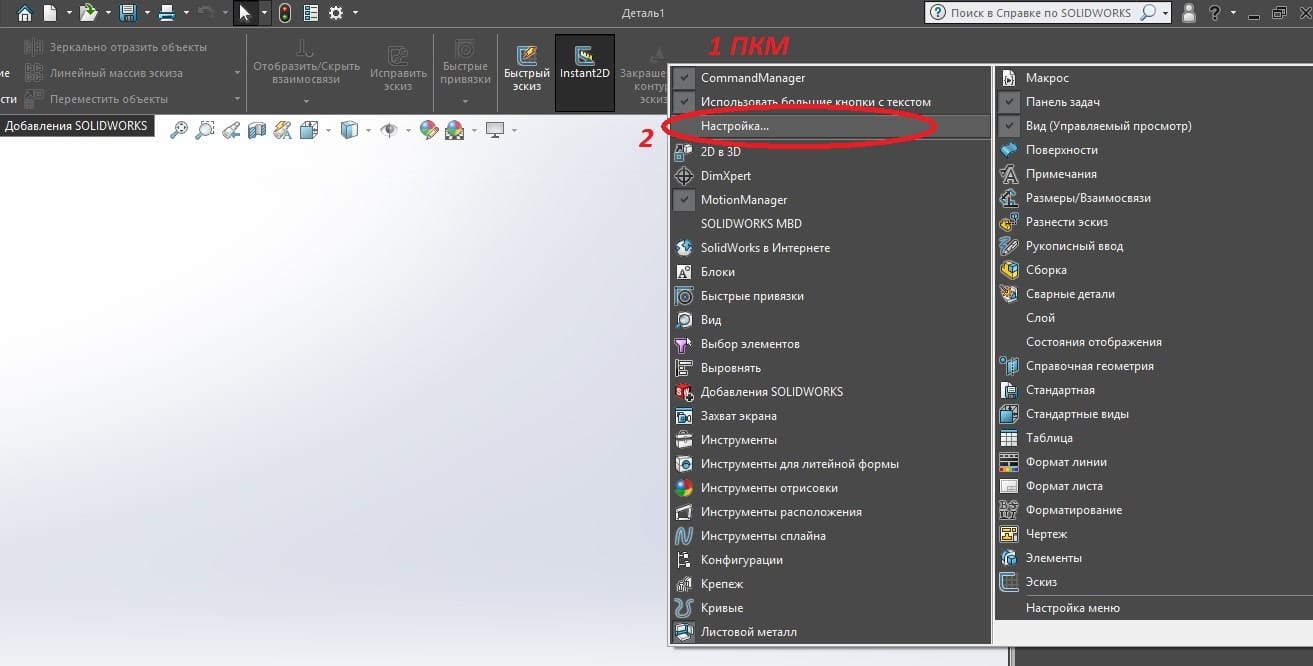

Далее нажимаем правой клавишей мышью на пустую область в панеле инструментов и переходим в Настройка...

Спецификация в SolidWorks

После этого появится окно, в котором необходимо перейти во вкладку Команды и найти в списке категорий Макрос и перетащить значок макроса так, как показано на рис.

Спецификация в SolidWorks

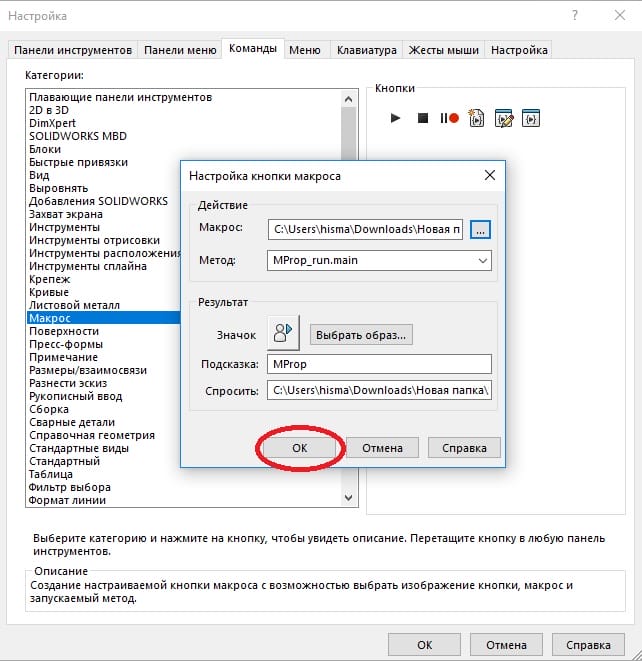

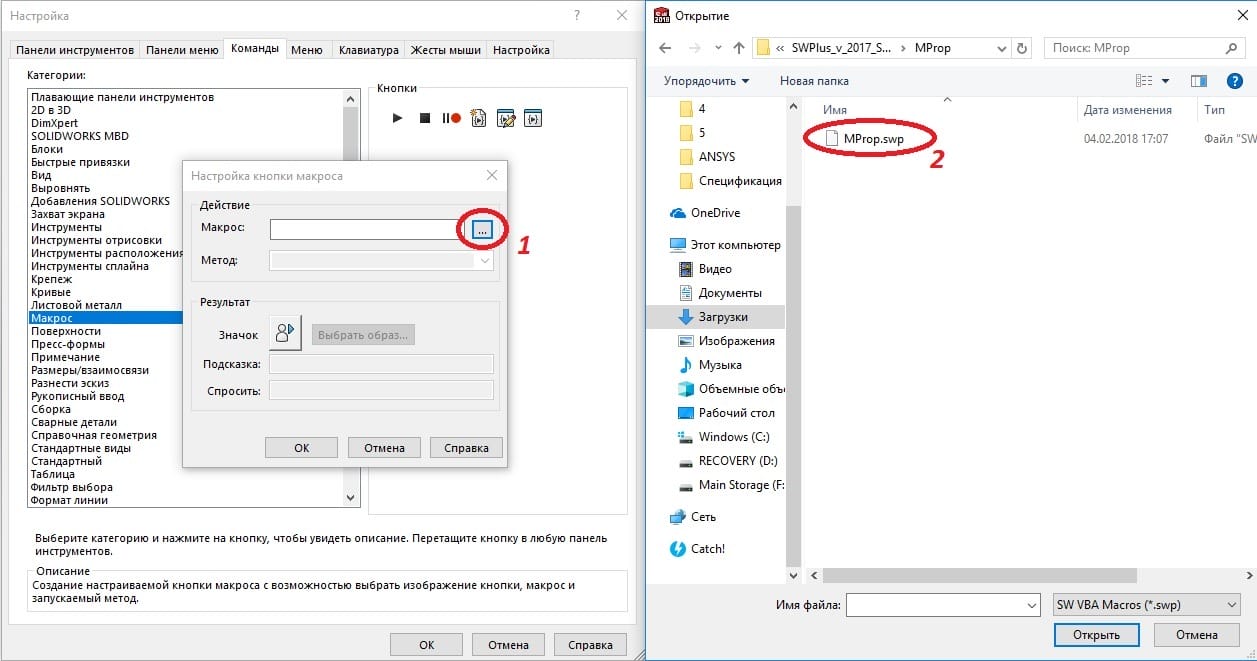

После этого всплывет новое окно, в котором необходимо нажать на кнопку, показанную на рис., где нужно найти скачанную папку* и в ней найти директорию “MProp” и выбрать соответственный файл.

Спецификация в SolidWorks

После этого жмем ОК.

Спецификация в SolidWorks

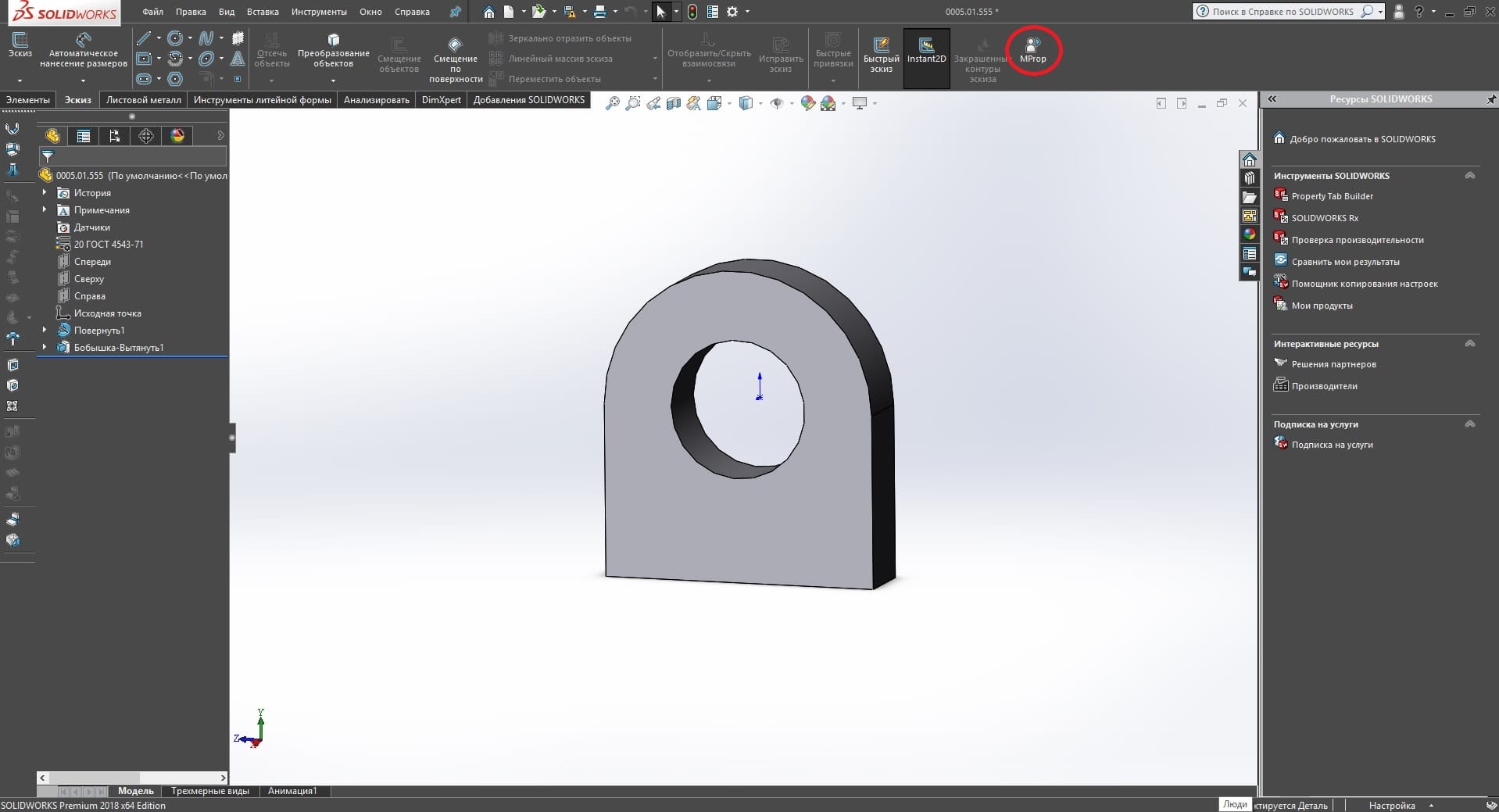

Для того чтобы проверить работу инструмента создадим или откроем уже готовую деталь. Как можно заметить на панели управления также появился новый инструмент (макрос). Нажимаем на него.

Спецификация в SolidWorks

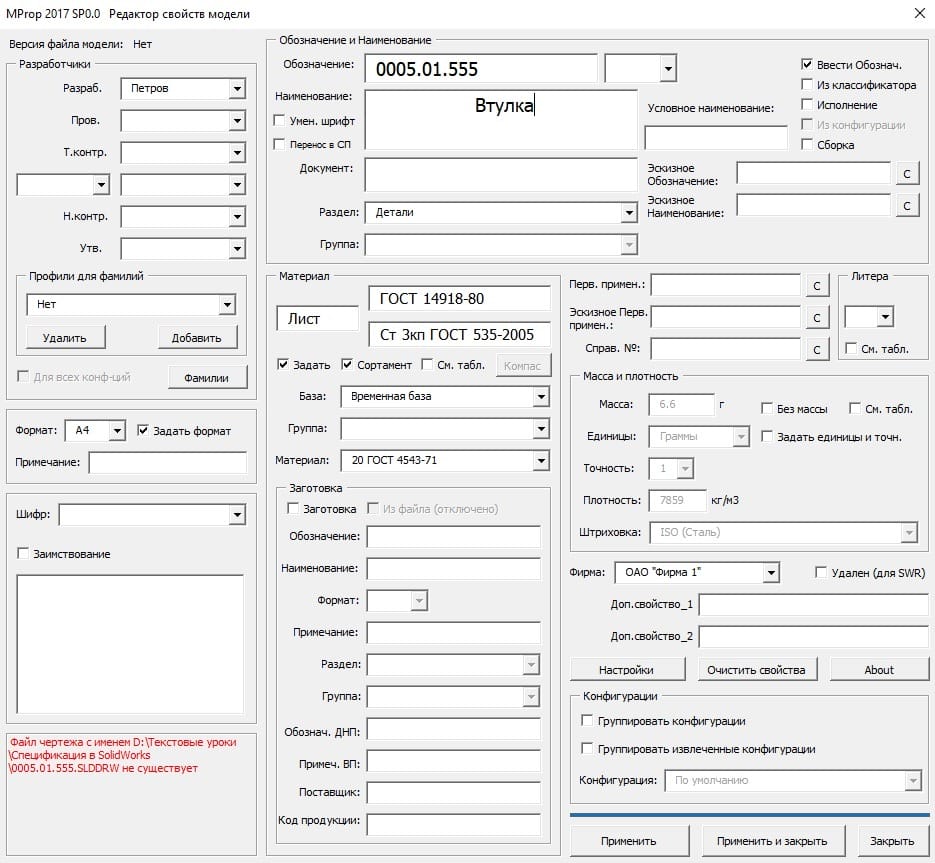

В окне появляется настройки всех свойств детали которые при дальнейшем создании чертежа будут автоматически перенесены на чертеж. Заполняем всю информацию, которая необходима и жмем Применить и закрыть.

Спецификация в SolidWorks

После того, как вся информация свойств детали заполнена можно перейти к созданию чертежа.

Нажимаем: Файл > Создать чертеж из детали

Спецификация в SolidWorks

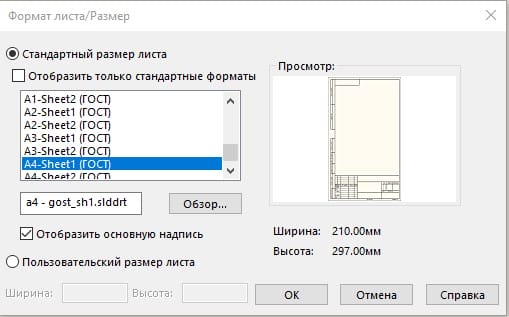

Далее всплывет окно, в котором нужно выбрать формат листа. Выбираем формат листа и жмем ОК.

Спецификация в SolidWorks

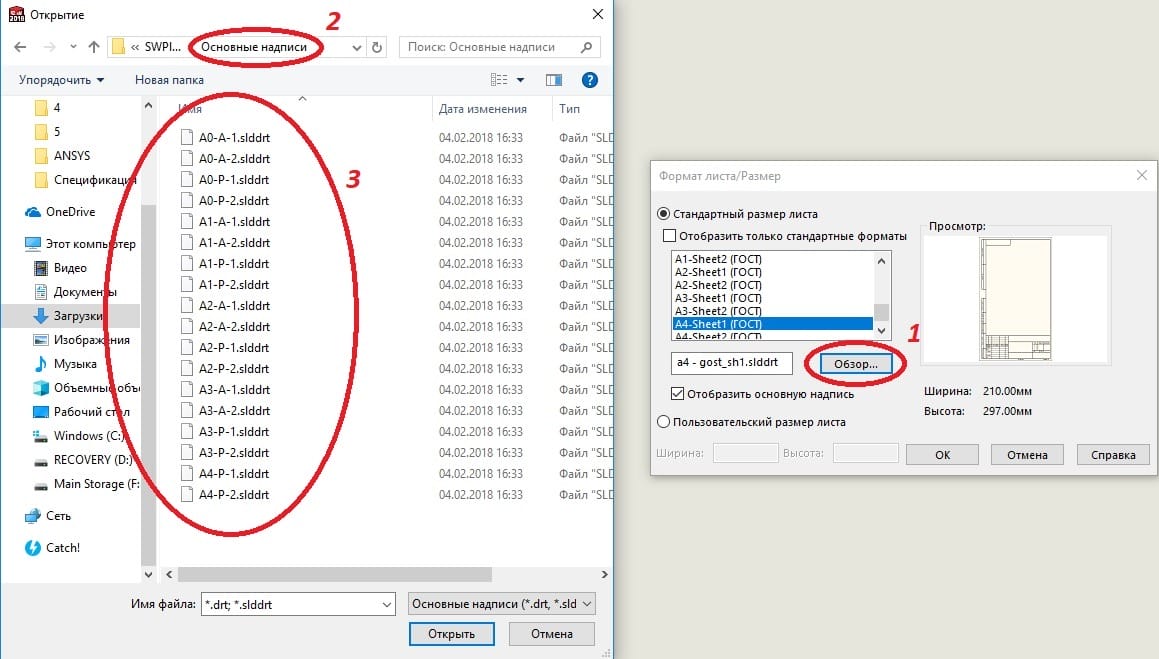

В случае, если у вас отсутствуют форматы листов ГОСТ, нажимаем кнопку Обзор и ищем скачанную папку* в исходном окне. Далее в директории находим папку Основные надписи и выбираем нужный формат.

Спецификация в SolidWorks

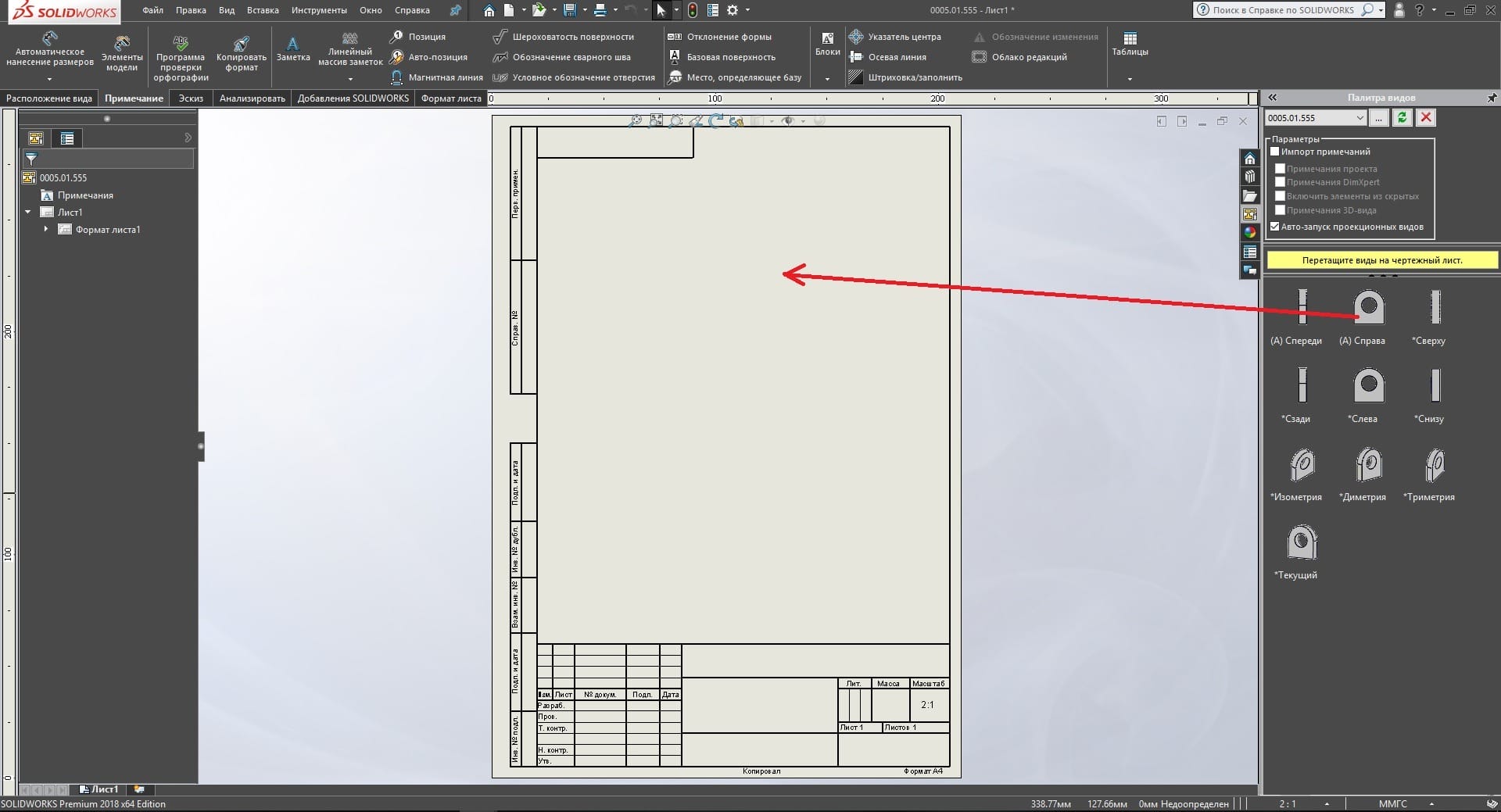

После того как формат листа выбран, можно нажать ОК и откроется окно чертежа. Для того, чтобы перенести нужный вид на чертеж, достаточно в правом окне выбрать нужный вид и перенести его на чертеж как показано на рис.

Спецификация в SolidWorks

Далее, как можно увидеть, все данные и свойства детали – перенесены, а чертеж выполнен в рамке ГОСТ.

Спецификация в SolidWorks

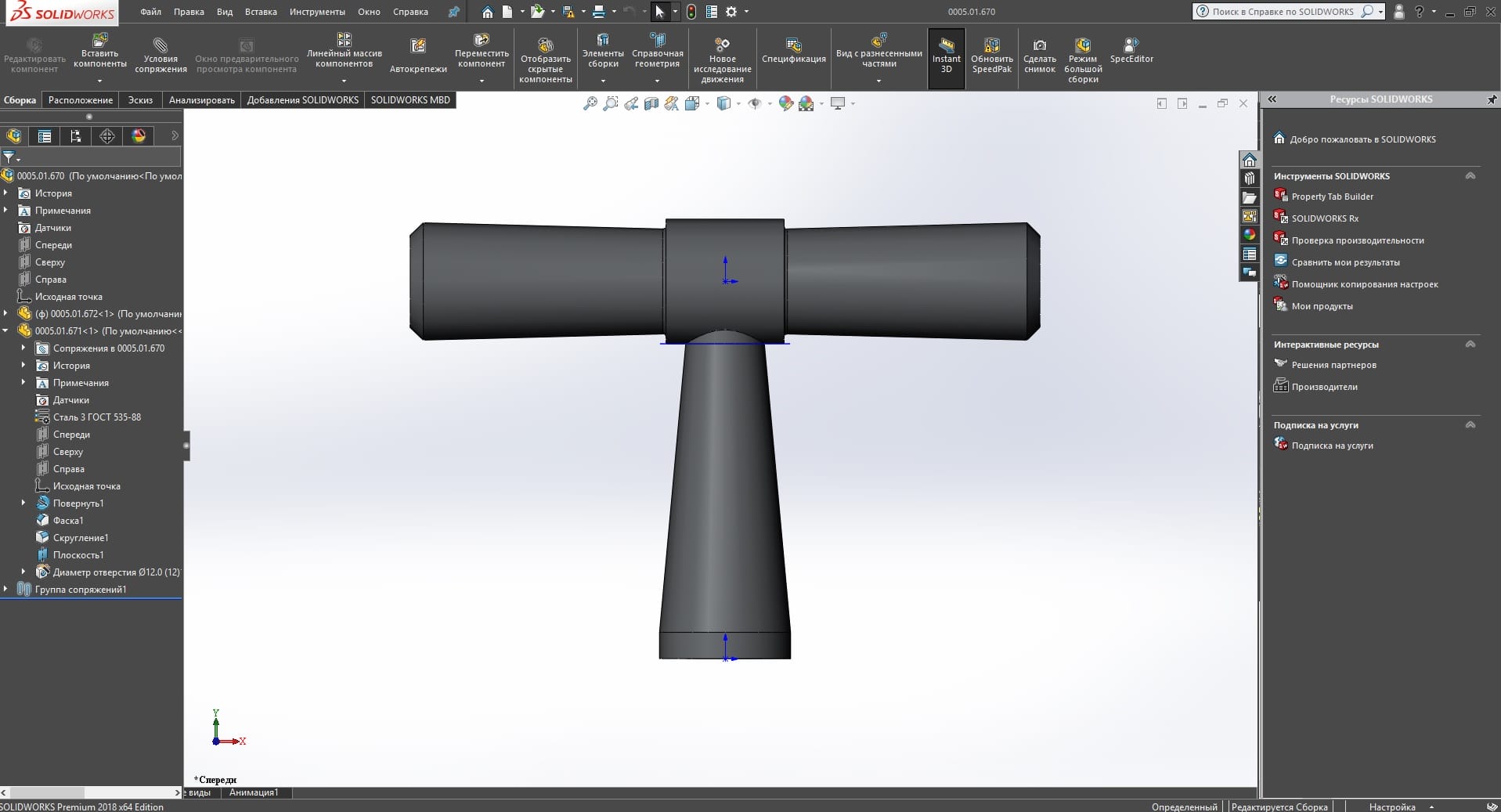

Создадим или открываем готовую сборку.

Спецификация в SolidWorks

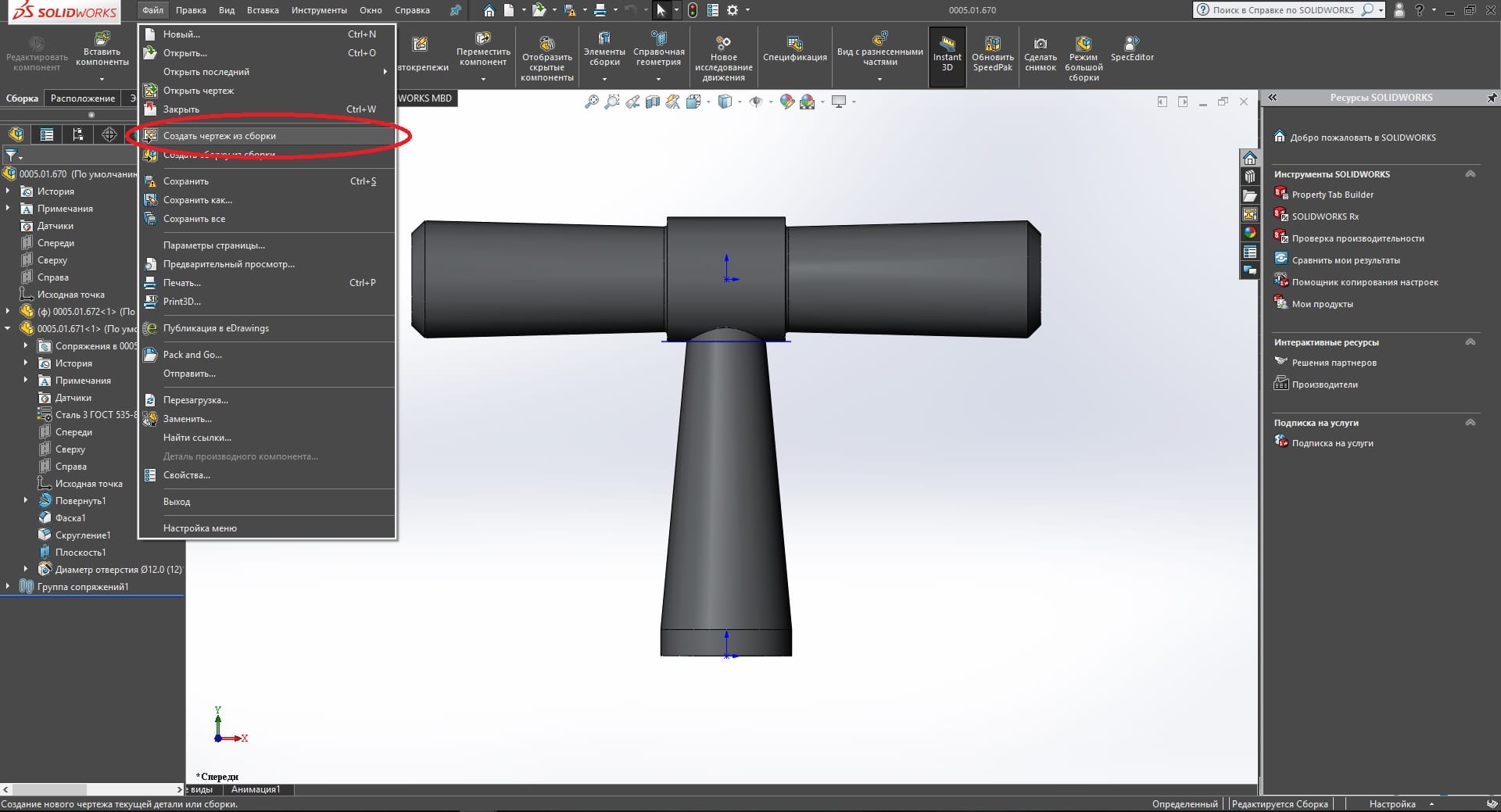

Далее нажимаем: Файл > Создать чертеж из детали

Спецификация в SolidWorks

Далее всплывет окно, в котором нужно выбрать формат листа.

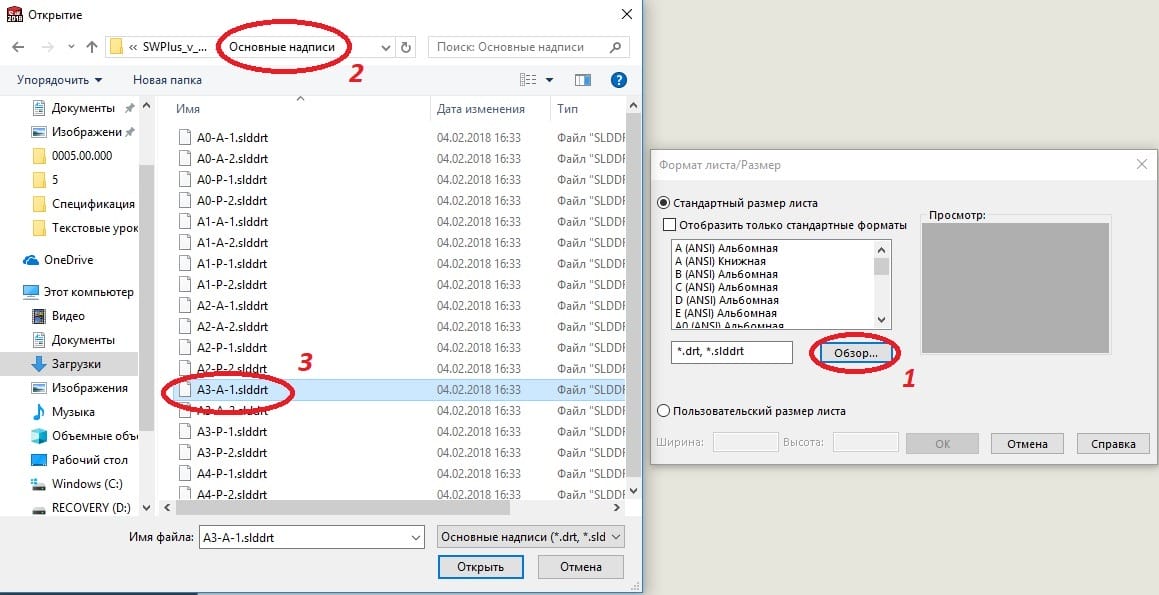

Далее нажимаем: Обзор > находим скачанную папку и открываем директорию Основные надписи > Выбираем формат листа сборки > Нажимаем ОК

Спецификация в SolidWorks

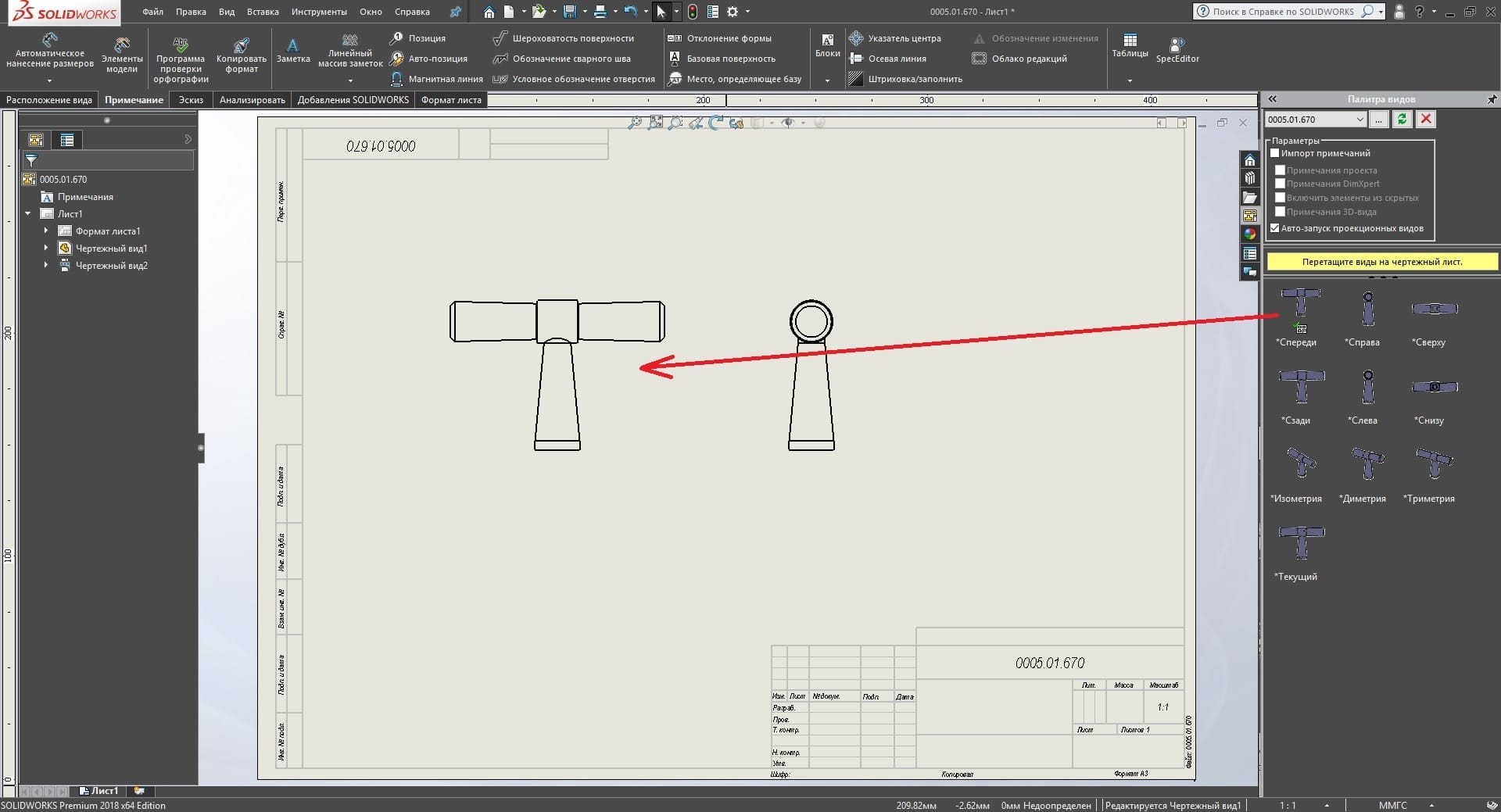

Для того, чтобы перенести нужный вид на чертеж, достаточно в правом окне выбрать нужный вид и перенести его на чертеж как показано на рис.

Спецификация в SolidWorks

Далее нажимаем правой клавишей мышью на пустую область в панели инструментов и переходим в Настройка...

Спецификация в SolidWorks

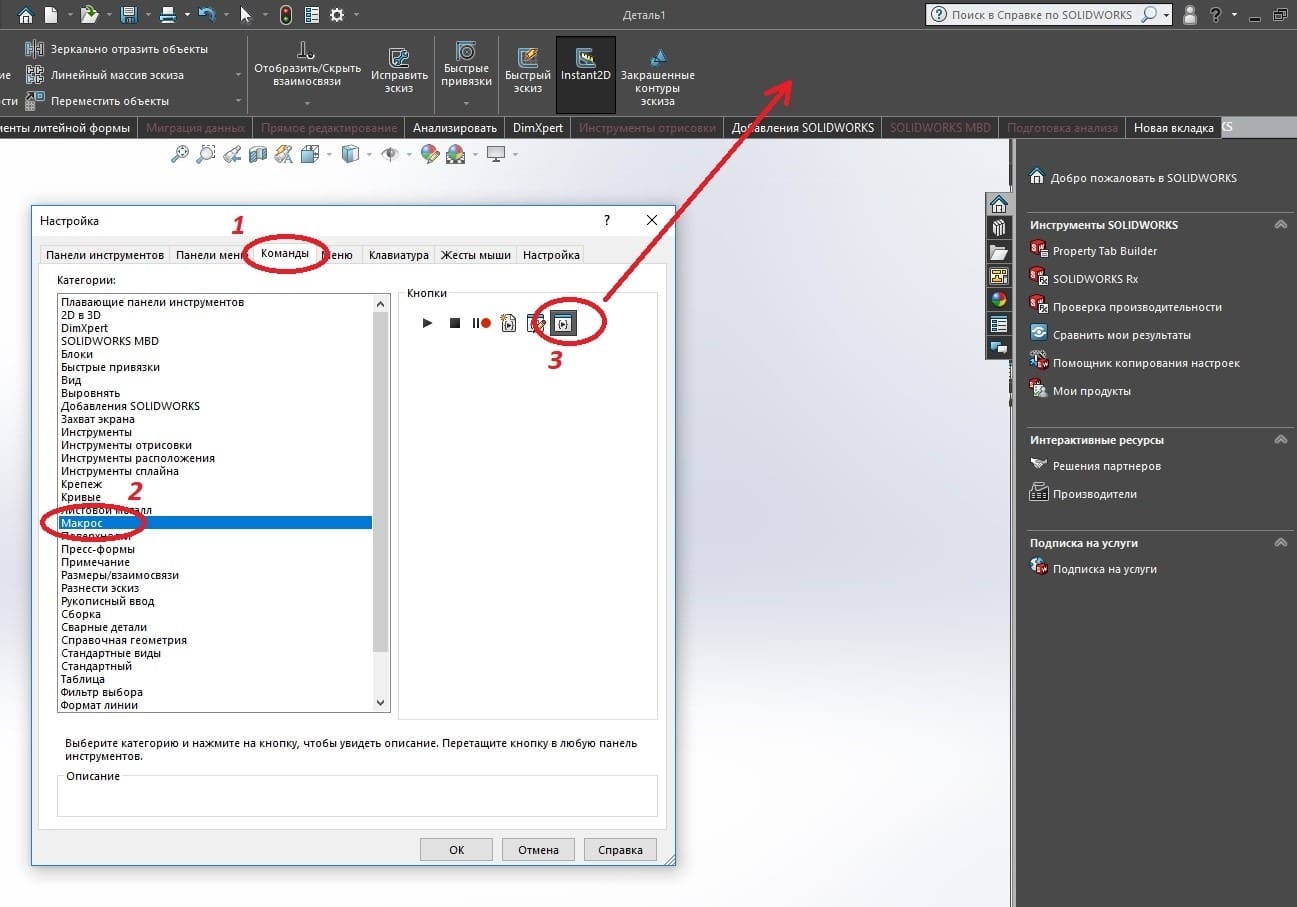

После этого появится окно, в котором необходимо перейти во вкладку Команды и найти в списке категорий Макрос и перетащить значок макроса так, как показано на рис.

Спецификация в SolidWorks

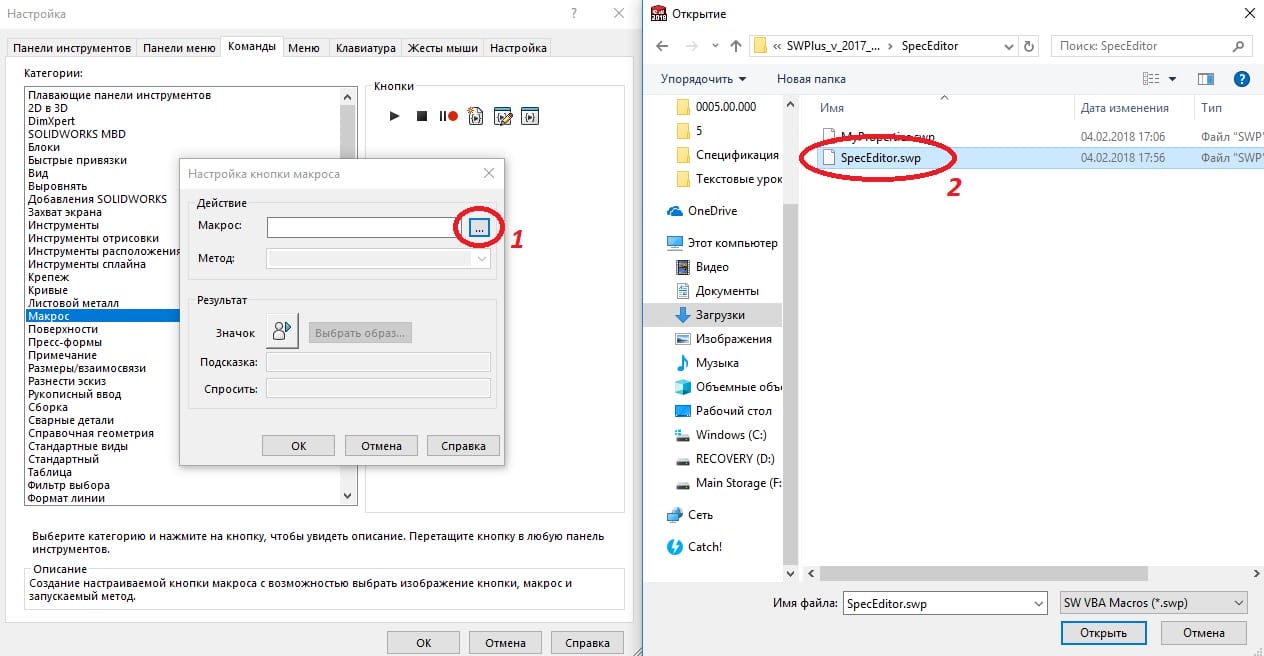

После этого всплывет новое окно, в котором необходимо нажать на кнопку, которая показана на рис., далее нужно найти скачанную папку* и в ней найти директорию “SpecEditor” и выбрать соответственный файл. Нажимаем Открыть.

Спецификация в SolidWorks

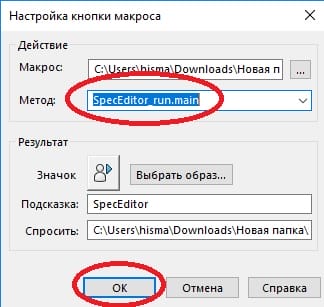

Далее выбираем в окне метод, как указано на рис. и жмем ОК.

Спецификация в SolidWorks

После того, как сборочный чертеж оформлен, можно переходить к этапу спецификации. Нажимаем на макрос SpecEditor.

Спецификация в SolidWorks

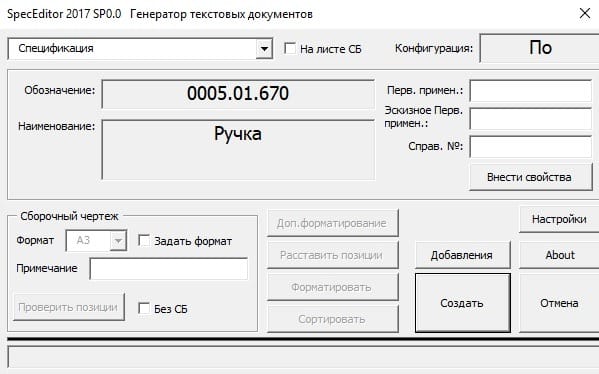

В появившемся окне заполняем всю необходимую информацию для спецификации и нажимаем Создать. При необходимости, спецификацию также можно создать на сборочном листе. Для этого нужно поставить галочку возле опции На листе СБ.

Спецификация в SolidWorks

После этого автоматически создаться лист спецификации вместе с перенесенной информацией.

Спецификация в SolidWorks

Создание спецификации с требованиями ГОСТ – готово.
