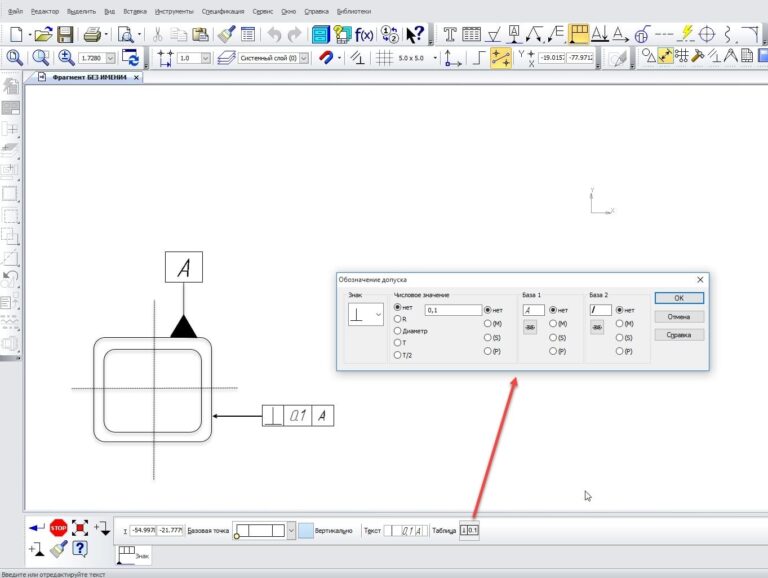

Создание символов позиций осуществляется через меню Инструменты → Обозначения → Допуск формы или с помощью команды Допуск формы  на панели инструментов Обозначения. В начале работы команды необходимо выбрать из выпадающего меню Базовая точка на панели параметров необходимый тип привязки таблицы допуска формы к линии- выноске. Среди этих типов привязки доступны следующие варианты: Слева снизу, Слева посередине, Слева сверху, Вверху посередине, Справа вверху, Справа посередине, Справа внизу и Внизу посередине. Затем, если включить опцию Вертикально, то таблица допуска формы будет расширяться в вертикальном направлении, а не в горизонтальном.

Создание символов позиций осуществляется через меню Инструменты → Обозначения → Обозначение позиций или с помощью команды Обозначение позиций  на панели инструментов Обозначения.В начале работы команды необходимо указать первую точку -указатель и вторую точку-полку, а затем ввести номер позиции с помощью поля Текст на вкладке Знак панели параметров.

Расстановка знаков клеймения осуществляется через меню Инструменты → Обозначения → Знаки → Знак клеймения или с помощью команды Знак клеймения  на панели инструментов Обозначения. В начале работы команды необходимо указать первую точку-указатель и вторую точку-знак, а затем ввести текстовые элементы с помощью поля Текст на вкладке Знак панели параметров. При нажатии на поле Текст появится диалоговое окно Введите текст, в котором необходимо заполнить текстовые поля. Смысл этих полей понятен из приведенного поясняющего рисунка

Расстановка шероховатостей осуществляется через меню Инструменты → Обозначения → Шероховатость или с помощью команды Шероховатость на панели инструментов Обозначения. На панели параметров этой команды необходимо сначала на вкладке Знак выбрать требуемый вид знака шероховатости в группе Тип (Без указания вида, обработки, С удалением слоя материала или Без удаления слоя материала) и внести тексты в необходимых местах знака шероховатости, нажав на пoле Текст. При этом появится диалоговое окно Введите текст, в котором:

Построение таблиц осуществляется через меню Инструменты → Ввод таблицы. На панели параметров этой команды вначале необходимо задать угол поворота таблицы относительно системы координат и выбрать точку расположения левого верхнего угла таблицы. После этого появится диалоговое окно Создать таблицу, в котором необходимо ввести параметры таблицы. Это такие параметры, как число столбцов и строк, ширина столбца и высота строки, а также расположение заголовка (в первой строке, в первом столбце или не создавать).

Построение текстовых блоков осуществляется через меню Инструменты → Ввод текста или с помощью команды Ввод текста  на панели инструментом Обозначения. Па панели параметром этой команды для назначения выравнивания текста в текстовом блоке предназначены кнопки группы Размещение: Справа , По центру , Слева . После этого необходимо задать угол написания текста относительно системы координат и выбрать точку расположения текстового блока. После этого появится панель параметров форматирования текста.

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приемке, эксплуатации, ремонте, утилизации).

Размеры: их виды, построение и настройка
Построение размером в программе КОМПАС-ЗD осуществляется через меню Инструменты → Размеры, а также из панели инструментов Размеры, которая по умолчанию находится на компактной панели инструментов.

Построение точек в программе КОМПАС-ЗD в основном обосновано тем, чтобы можно было легче измерять специфические расстояния или строить другую геометрию, опираясь на точки. Точки можно строить несколькими способами, о которых будет сказано ниже. Построение точек возможно из меню Инструменты Геометрия Точки.

Кнопка Точка 3 предназначена для построения произвольно расположенной точки. Ее можно установить, назначив координаты на панели параметров или указав мышкой в графическом окне место расположения.
