В данной главе рассмотрим наложение цветов, текстур на модель и получение фотореалистичного изображения в формате JPG.

Открываем готовую сборку Колесо.

Получение фотореалистичного изображения в формате JPG

В данном построении были наложены стандартные текстуры.

Наложение стандартных текстур

Окрасим деталь и наложим на нее различные текстуры.
Кликнем на вкладку DisplayManager, в открывшейся вкладке видим текстуры, которые наложены на деталь.

Выберем вкладку DisplayManager

Приступаем к покраске деталей. Откроем функцию Внешние виды, сцены и надписи, она находится справа от рабочей области экрана.

Магазин курсов студии Vertex
Откроем функцию Внешние виды, сцены и надписи

В открывшимся окне кликнем по пункту Внешний вид, далее кликнем на Покрашенный, тип окраски – Пульверизированный. Выберем черную краску для детали Колесо.

Выбираем черную краску для детали Колесо

Перетаскиваем цвет покраски непосредственно на деталь Колесо.

Перетаскиваем черный цвет на деталь "Колесо"

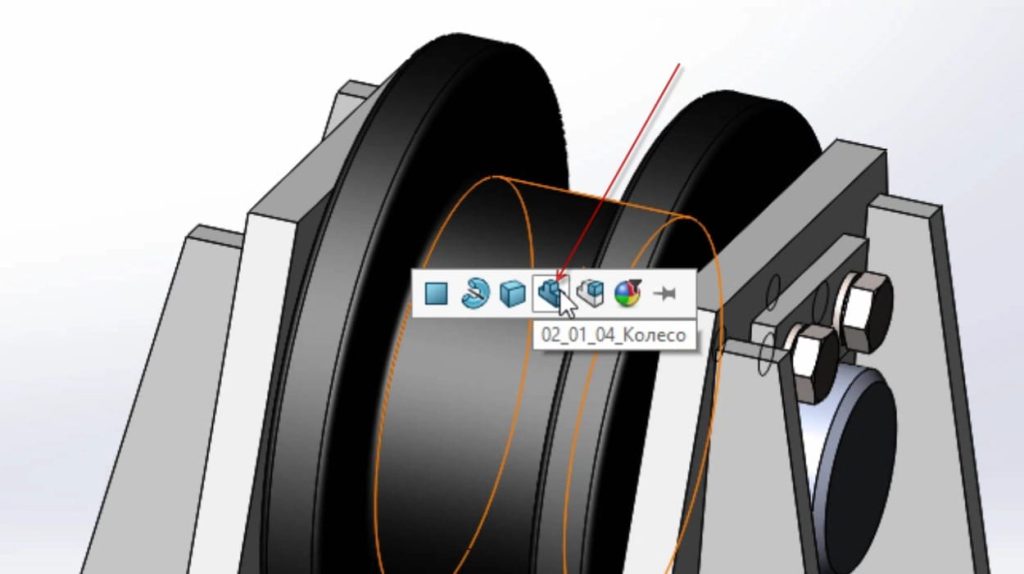

Теперь можно выбрать, какую именно часть детали нужно покрасить. Выберем всю деталь.

Перетаскиваем черный цвет на деталь "Колесо" 01

В диалоговом окне справа появилась новая окраска, для детали которая была добавлена.

Добавилась новая окраска для детали

Теперь покрасим станину.

Так же заходим во вкладку Внешний вид, далее кликнем на Покрашенный, тип окраски – Пульверизированный. Выберем красную краску для станины. Чтобы покрасить всю станину целиком, цвет нужно перетащить прямо на деталь в дереве конструирования.

Красим станину

Изменим красный цвет на оранжевый.

Для этого во вкладке DisplayManager кликнем правой кнопкой мыши на красный цвет, который был добавлен ранее, и выбираем Редактировать внешний вид.

Изменим красный цвет на оранжевый

В открывшимся окне, кликнем по кнопке Дополнительно, далее выберем вкладку Цвет/Изображение, спускаемся немного ниже и видим палитру цветов. В палитре кликаем по оранжевому цвету. Подтверждаем деталь.
В палитре выбираем нужный цвет

Теперь покрасим оседержатель, точнее, сделаем его оцинкованным.

Зайдем во вкладку Внешний вид, далее кликнем на Металл, тип текстуры будет Оцинкованный. Выберем красную краску для станины.

Красим оседержатель

Выбираем текстуру Оцинкованная с насечками и перетянем ее на оседержатель.

Выбираем текстуру Оцинкованная с насечками

И выбираем тип покраски, для всей детали.

Выбираем текстуру Оцинкованная с насечками 01

Далее в панели инструментов сверху, нажимаем Перестроить. Таким образом, вся сборка обновится и все цвета и текстуры будут визуально отображаться.

Нажимаем Перестроить

Текстуры и цвета наложены, но выглядит сборка схематично и не реалистично. Чтобы сделать детали более реалистичными, заходим во вкладку Добавление SOLIDWORKS и кликаем на инструмент PhotoView 360.
Команда инструмент PhotoView 360

Появляется вкладка Инструменты отрисовки.

Команда Инструменты отрисовки

Зайдем в Инструменты отрисовки, далее переходим в пункт Параметры.

Команда "Параметры"

Открывается диалоговое окно слева на экране. В нем выбираем размер для вывода изображения — 1920х1080, ставим галочку напротив Объемный свет на выходе, качество окончательной отрисовки поставим Максимум. Все остальные параметры оставляем по умолчанию. Подтверждаем сборку.

Ставим галочку напротив Объемный свет на выходе, качество окончательной отрисовки поставим Максимум

Теперь кликнем на Редактировать сцену для того, чтобы изменить окружающий фон вокруг сборки.

Команда Редактировать сцену

В меню справа выбираем Сцены, Базовые сцены, два раза кликнем по Заводское помещение.

Команда Базовые сцены

Подтверждаем сборку.  Видим, что фон на рабочей области изменился.

Изменение фона на рабочей области

Теперь нажимаем на инструмент Окончательная отрисовка. После нажатия на инструмент начнется процесс полного рендеринга.

Команда Окончательная отрисовка

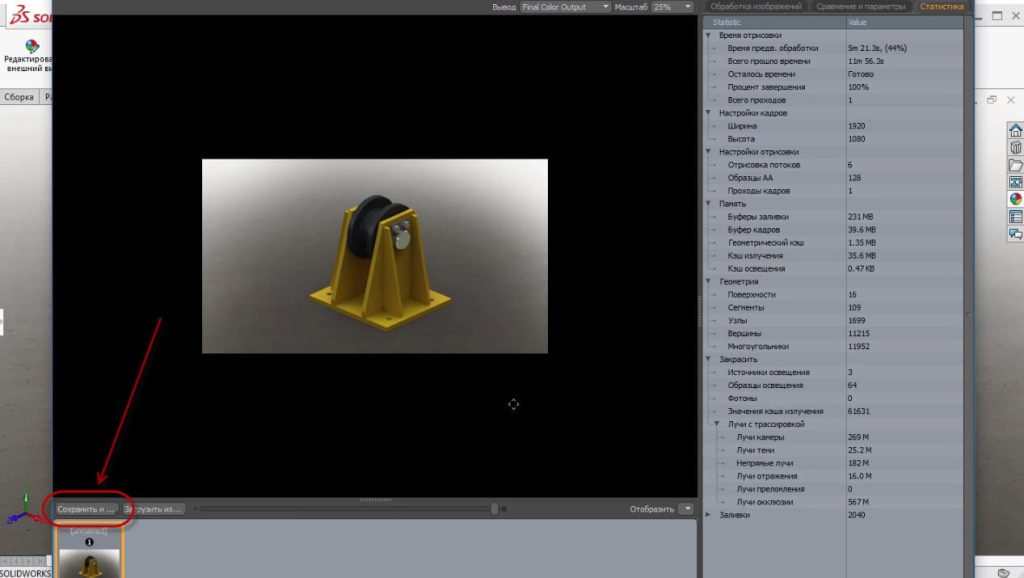

После завершения рендеринга, нажмем кнопку Сохранить.

Сохраняем деталь

Далее выбираем папку, в которую хотим сохранить сборку, имя файла и формат. Называем картинку Колесо, выбираем тип файла JPG и нажимаем кнопку сохранить.

Выбираем папку, в которую хотим сохранить сборку

Теперь заходим в папку, где сохранена картинка, открываем ее и смотрим как получилась сборка с применением различных цветов и текстур.

Смотрим как получилась сборка с применением различных цветов и текстур
