Створення деталей в SOLIDWORKS починається з замальовки. Для цього в програмі є спеціальні інструменти. Давайте розглянемо їх.

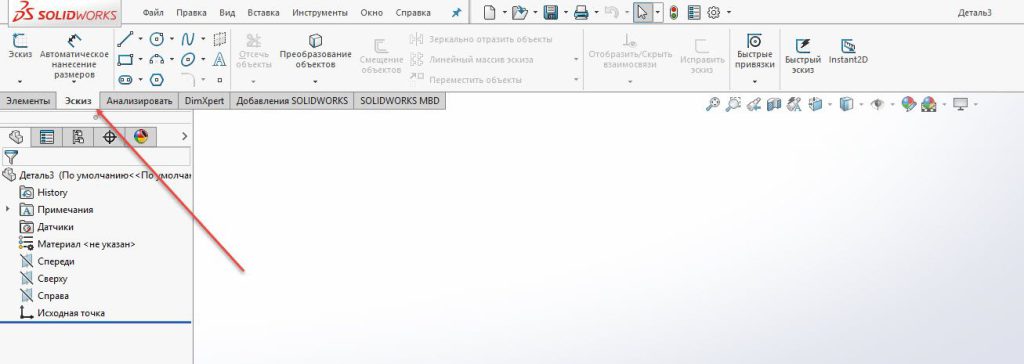

Щоб перейти в Середовище ескізів, натисніть на відповідну вкладку на стрічці:
Як бачите, стало доступно безліч інструментів для створення і редагування ескізів.
Приступимо до створення ескізу. Для цього натисніть на кнопку Мініатюра на стрічці:

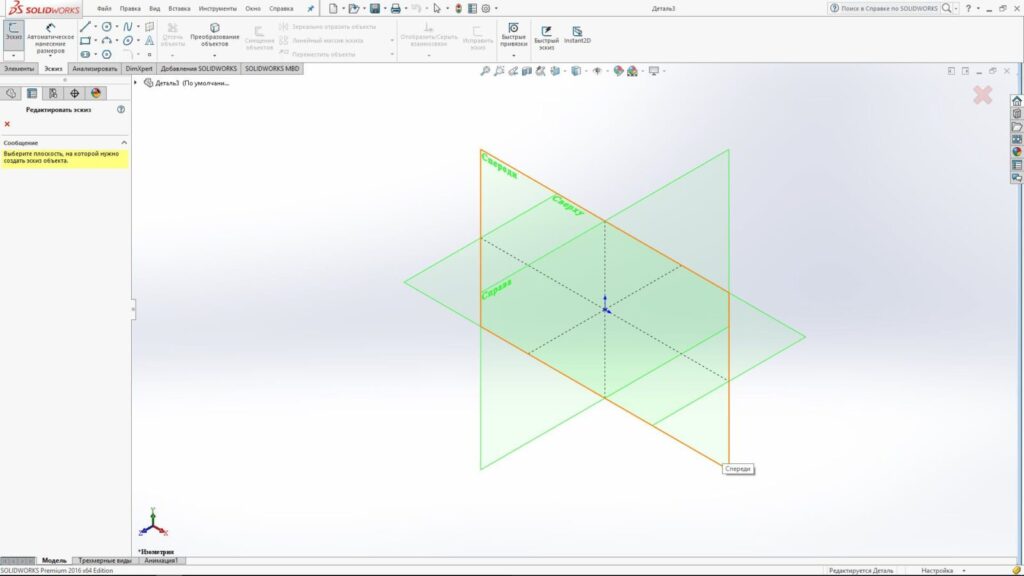

Перед вами з’являться три площини, кожна з яких відповідає площинам системи координат.
Спереду – літак XY
Праворуч – літак YZ
Топ – літак XZ
При наведенні курсору на кожен з них вони підсвічуються, сигналізуючи про те, що можна приступати до створення Ескізу на обраній площині:
Давайте виберемо площину спереду.
Зверніть увагу, що у верхньому рядку програми було додано слово Thumbnail 1 і кнопка Thumbnail стала затиснута на стрічці. Це означає, що ви перебуваєте в середовищі ескізів. Все добре.
Відзначимо, що поруч з більшістю інструментів стоїть прапорець, натиснувши на який можна побачити додаткові менш часто використовувані інструменти.
Важливою особливістю будівництва об’єктів в SOLIDWORKS є те, що вам не потрібно вводити точні розміри відразу – ви можете зробити це пізніше.
Інструмент “Лінія”
Отже, приступимо до будівництва. Активуйте інструмент «Лінія» і одним клацанням миші клікніть, наприклад, біля витоку. Далі, перемістивши курсор миші, буде побудований відрізок. Щоб вказати кінцеву точку відрізка, знову клацніть в потрібному місці.
Далі буде створено новий сегмент. Повторіть наведені вище дії.
Для того щоб закінчити збірку, потрібно двічі клікнути мишею, або викликати контекстне меню правою кнопкою миші, з якого вибрати End Chain.
Щоб закріпити матеріал, побудуємо такий ескіз. Хоча не варто сильно думати про розміри і палітурки, ми розглянемо їх більш детально пізніше.
Побудова дуги за допомогою інструмента “Лінія”
SOLIDWORKS має спеціальний інструмент для побудови дуг, але крім цих інструментів є спосіб побудови дуг за допомогою інструмента “Лінія”.
Ця особливість значно полегшує процес проектування. Давайте докладніше розглянемо цей метод.
Активуйте інструмент “Лінія” і намалюйте перший відрізок (процедура побудови відрізків обговорювалася раніше).
Після того, як ви встановили другу точку відрізка, відведіть курсор миші в сторону.
А тепер знову наведіть курсор на останню точку побудованого відрізка, поки не з’явиться помаранчеве коло. Також зверніть увагу на з’явився значок жовтого кола.
За допомогою цієї дії ми доручаємо SOLIDWORKS увійти в дуговий режим. Далі наведіть курсор в потрібному напрямку (в даному випадку вниз).

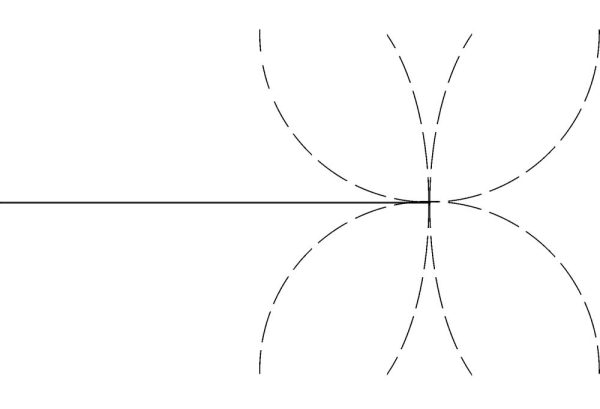

* Зверніть увагу на дуже важливий момент: в залежності від того, в якому напрямку ви рухаєте курсор після того, як побудували перший відрізок, буде залежати напрямок побудови кола.
Клацніть лівою кнопкою миші, щоб визначити другу точку кола і завершити ланцюжок.
Лінія середньої точки

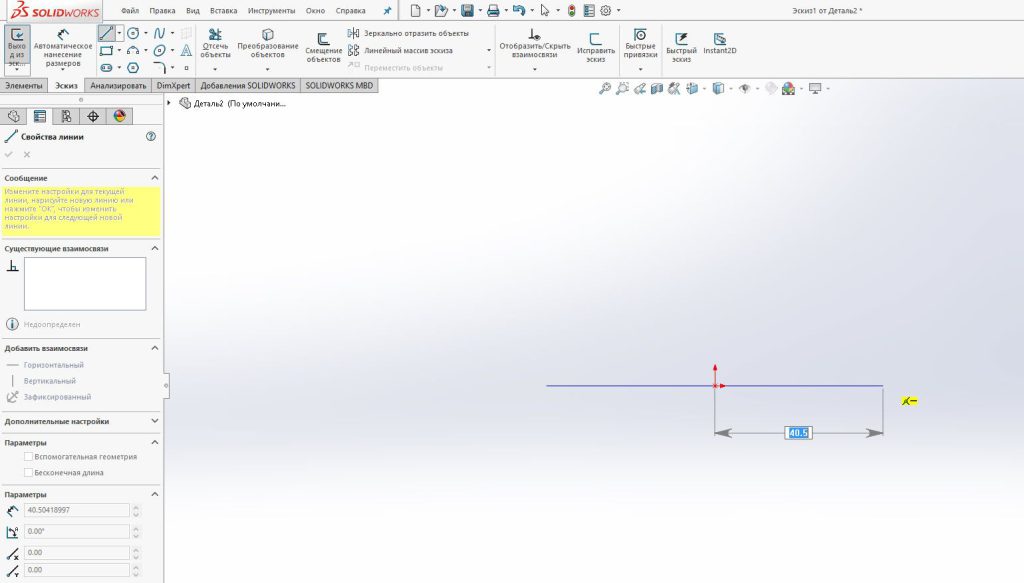

У SOLIDWORKS, крім звичайного інструменту лінії, є ще й інструмент “Лінія середньої точки”.
Цей інструмент знаходиться в випадаючому списку інструмента “Лінія”.
Цей інструмент дозволяє будувати відрізки одночасно в обох напрямках від вихідної точки. Досить часто така особливість економить час в оформленні.
Зверніть увагу, що після вибору цього інструменту в браузері з’явилася додаткова інформація. Тут можна вказати орієнтацію і параметри побудови Лінії.
Побудова прямокутника

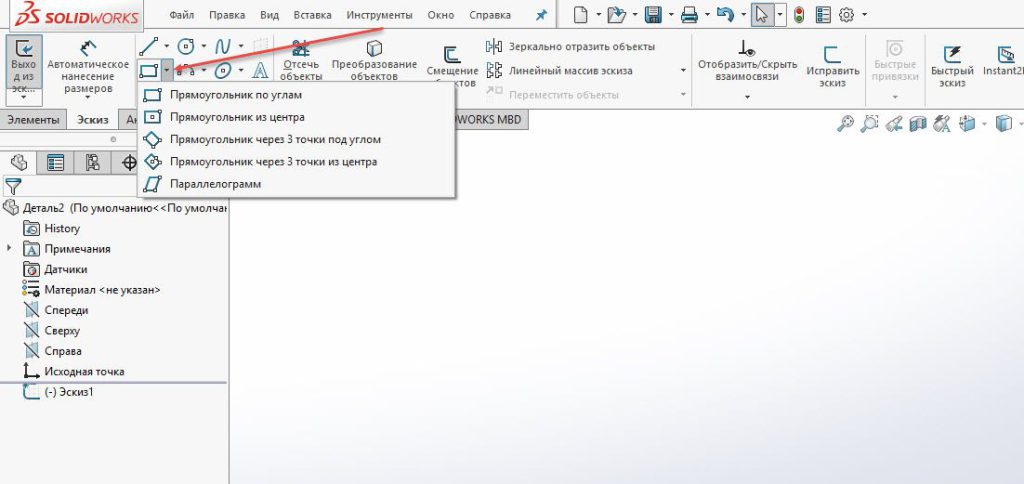

У SOLIDWORLS ви можете будувати прямокутники різними методами залежно від вашої ситуації. На стрічці натисніть на значок трикутника поруч з інструментом Прямокутник – випадаючий список групує всі доступні способи побудови Прямокутника. Давайте розглянемо їх.
Зверніть увагу, що після активації будь-якого з режимів в браузері також з’явиться виділення “Тип прямокутника“.
За допомогою кнопок вибору тексту прямокутника можна вибрати різні способи побудови прямокутника, незважаючи на те, що якийсь тип конструкції вже обраний.
За замовчуванням, в залежності від виділеного інструменту на стрічці , на цій панелі активується відповідна кнопка.
Також є можливість задати метод малювання допоміжних ліній прямокутника (з кутів або з центральних точок). Для цього встановіть прапорець Додавати допоміжні лінії.
Також в Дереві дизайну при побудові Прямокутника можна побачити розділ Параметри. Цей розділ стає активним після початку побудови Прямокутника.
Розглянемо побудову кожного виду прямокутника докладніше.

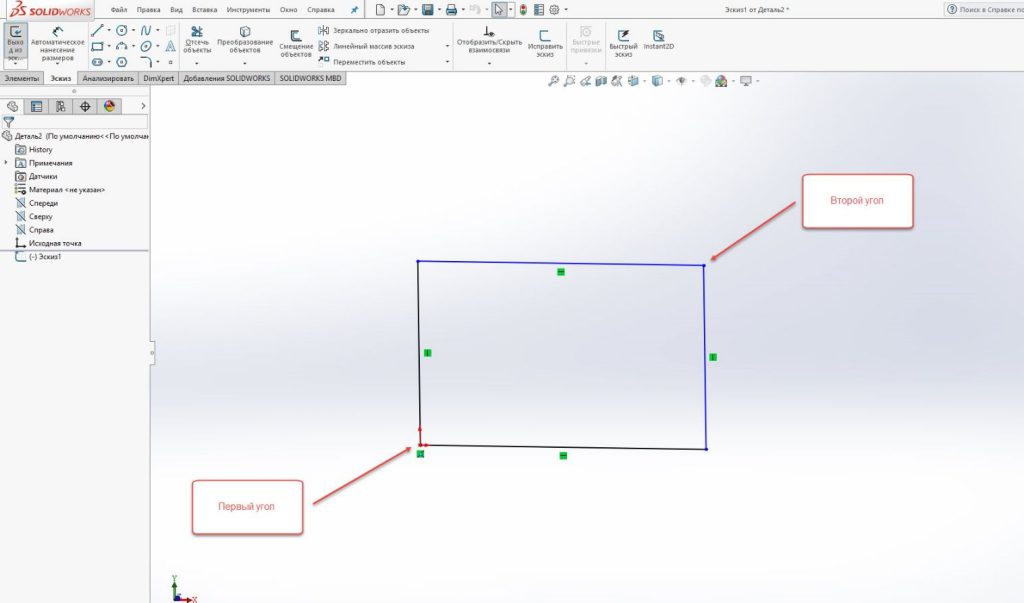

Прямокутник по кутах
Цей інструмент дозволяє побудувати Прямокутник, вказавши два діагонально протилежних кута. Перший – лівий нижній, другий – верхній правий.
Прямокутник від центру
Цей інструмент дозволяє побудувати Прямокутник, визначивши його центральну точку і кут.
Прямокутник через 3 точки під кутом
Цей тип визначається 3 точками Прямокутника. Відстань між першими двома кутами визначає ширину і орієнтацію прямокутника, відстань між другою і третьою точками визначає довжину прямокутника.
Прямокутник через 3 точки від центру
Перша точка визначає центр прямокутника, друга – ширину і орієнтацію прямокутника, третя – довжину прямокутника.
Паралелограм
Програма передбачає швидку побудову паралелограма. Перші дві точки визначають довжину і орієнтацію паралелограма, третя точка визначає ширину і кут між сторонами паралелограма.
Побудова кола
У SOLIDWORKS можна будувати кола, використовуючи найрізноманітніші методи. Щоб вибрати спосіб побудови, клацніть кут праворуч від інструмента “Коло”.
Окружності
Інструмент “Коло” використовується для побудови кола шляхом визначення його центру та точки на колі.
Коли ви будуєте коло в Design Tree , ви можете перемикатися між типами побудови кола. За замовчуванням, залежно від інструмента, вибраного на стрічці, відповідна кнопка активується на дереві конструктора .
Периметр коло
Скористайтеся інструментом “Периметр”, щоб накреслити коло над трьома точками.
конструкція дуги
У SOLIDWORKS можна будувати дуги декількома способами. Щоб відкрити меню вибору дуги, установіть прапорець поруч із інструментомArc на стрічці.
Дуговий центр
Інструмент “Центр дуги” використовується для побудови дуги шляхом визначення її центру, початкової точки та кінцевої точки.
Дуга через 3 точки
Інструмент ” Дуга з 3 точками” використовується для побудови дуги шляхом визначення трьох точок на дузі.
Дотична дуга
Використовуйте інструмент “Тангенс Дуга ” для побудови дуг, дотичних до існуючої геометрії.
* Зверніть увагу на дуже важливий момент: в залежності від того, в якому напрямку ви рухаєте курсор з первинної геометрії, буде залежати напрямок побудови кола.
побудова багатокутника
Багатокутник – це геометрична фігура, яка складається з відрізків, які мають рівну довжину і рівні кути між цими відрізками.
SOLIDWORKS дозволяє будувати багатокутники з кількістю відрізків від 3 до 40.
Щоб побудувати багатокутник на стрічці, виберіть відповідний інструмент. Зверніть увагу, що дерево конструктора має згруповані властивості, які можна змінити в параметрах багатокутника. Такі як: кількість сторін, вписане/описане коло тощо.
Конструкція слота (паз)
SolidWORKS надає можливість побудови слотів за допомогою спеціального інструменту. Виберіть відповідний значок на стрічці і подивіться, які способи побудови слотів існують.
Прямий слот
За допомогою цього інструменту слот будується в двох центральних точках слота і третій точці, яка визначає ширину слота.
Прямий проріз через центральну точку
Цей тип слота будується так: визначаємо центр слота, вказуємо другу точку (при цьому в зворотному напрямку будується симетричний відрізок) і вказуємо точку, яка визначає ширину слота.
будівництво Еліпса
Щоб побудувати еліпс , виберіть відповідний інструмент на стрічці. Еліпс будується шляхом визначення його первинної і вторинної осі.
Також можна спорудити неповний еліпс. Для цього виділіть відповідний інструмент на стрічці, вкажіть центральну точку еліпса, першу точку і другу точку, яка визначає еліпс.
