Повернутая бобышка используется для построения 3D-тел вращения, которые имеют ось вращения.

Видеокурс по этой теме

  • Видеокурс «Моделирование в SOLIDWORKS. Полное руководство»

    0 out of 5

    Всеобъемлющий видеокурс направленный на максимально полное освоение и профессиональное применение инструментов и приемов конструирования в программном комплексе SOLIDWORKS. Обучение на примере создания цифровых прототипов сложных изделий и сборок, разбор…

    107 EUR

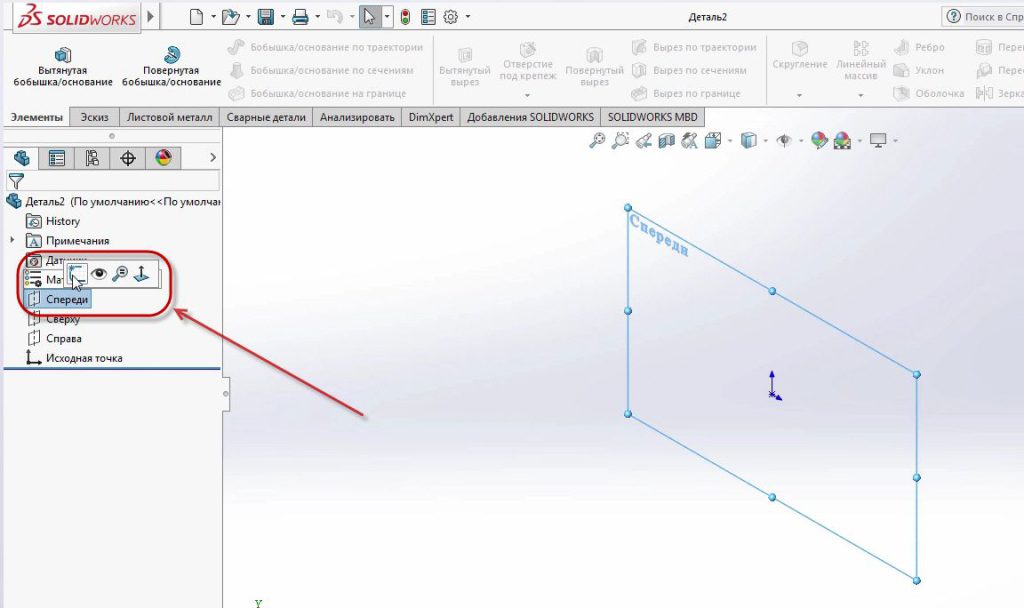

Создадим деталь. Выберем плоскость «Спереди» и создаем эскиз.

Плоскость "Спереди"

Первое что нужно сделать, это провести ось вращения. Ось вращения проводиться отрезком осевой линии.

Ось вращения

В опциях осевой линии ставим галочку напротив параметра Линия средней точки.

Команда "Линия средней точки"

Указав исходную точку, по горизонтали проводится линия симметрично оси Х.

Проводим линию симметрично оси Х

Указав осевую линию, начинаем от нее построение. Зададим команду Отрезок и начнем построение в произвольной форме.

Команда "Отрезок"

Предварительно строим контуры вала.

Строим контуры вала

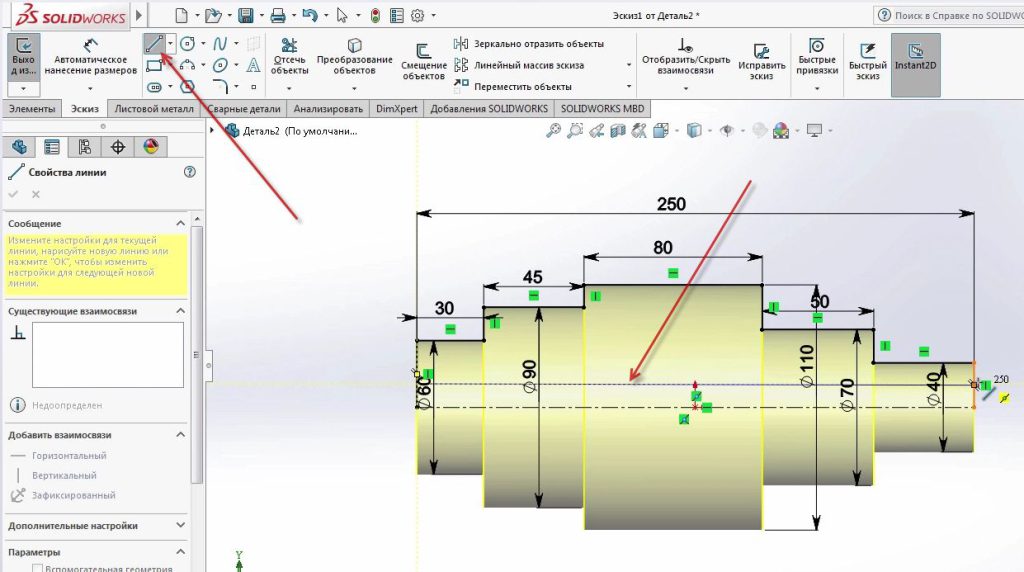

Теперь нужно проставить размеры для эскиза, диаметры вала. Для того чтобы поставить диаметр, выберем отрезок и укажем осевую линию, далее проведем размерную линию ниже осевой линии. Таким образом получим диаметр.

Проставим размеры для эскиза

И таким же образом проставляем стальные размеры для отрезков. После того как все размеры проставлены, эскиз будет определен.

Проставим размеры для эскиза 01

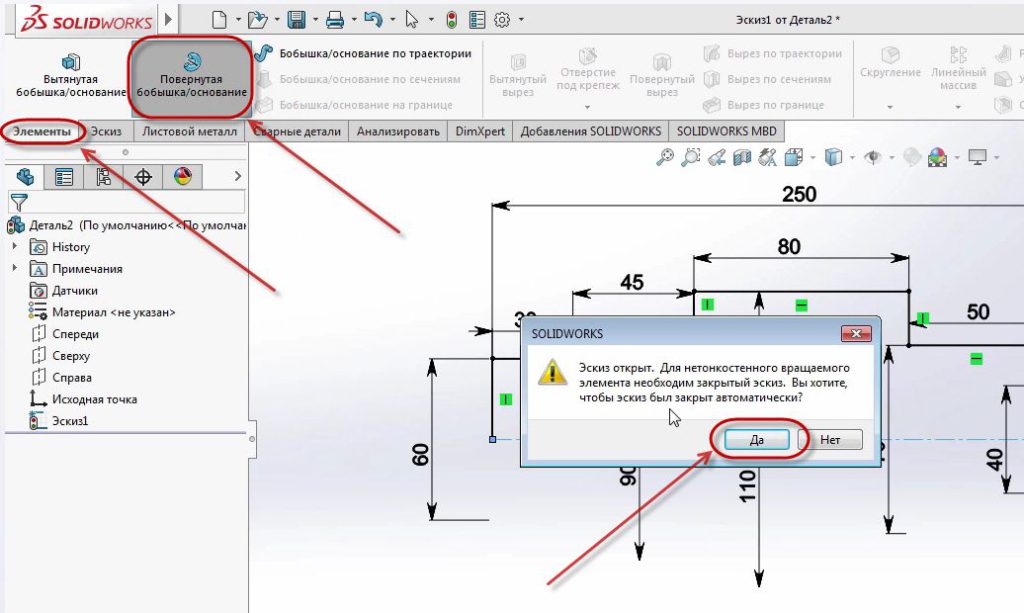

Переходим во вкладку Элементы, которая находится на панели инструментов. Выберем инструмент Повернутая бобышка/основание и на сообщение с вопросом «Вы хотите, чтобы эскиз был закрыт автоматически» кликаем по кнопке Да (это сообщение появилось потому что осевая линия не является замыканием эскиза. При нажатии на клавишу Да, программа автоматически проведет линию).

Инструмент «Повернутая бобышка/основание»

Теперь модель выглядит так:

Инструмент «Повернутая бобышка/основание» 01

В меню слева мы видим инструменты и опции, которые можно применить к модели. Используем опции, которые стоят по умолчанию. Завершаем построение.

Завершение построения

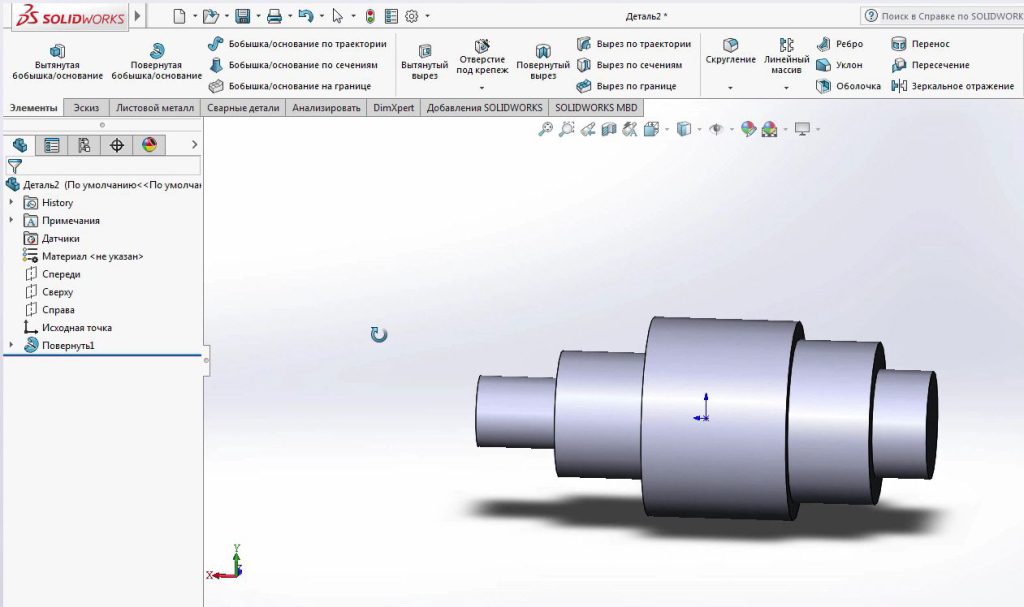

Тело вращения готово.

Тело вращения готово

Теперь выберем Редактировать эскиз.

Команда «Редактировать эскиз»

Удалим осевую линию, которую автоматически создал SolidWorks.

Удаление осевой линии

Далее проводим линию выше осевой. Это будет отверстие в валу.

Создаем отверстие в валу

Задаем линии горизонтальность и размер внутреннего диаметра.

Линия горизонтальности и диаметр

Эскиз определен. Подтверждаем его.

Подтверждаем эскиз

На экране видим ошибку. Кликаем на Выйти из эскиза и перестроить элемент. (Ошибка произошла потому что, у нас два замкнутых контура, а должен быть один).

Нажимаем «Выйти из эскиза и перестроить элемент».

Что бы исправить ошибку, в левом меню кликаем на опцию Редактировать определение.

Команда «Редактировать определение»

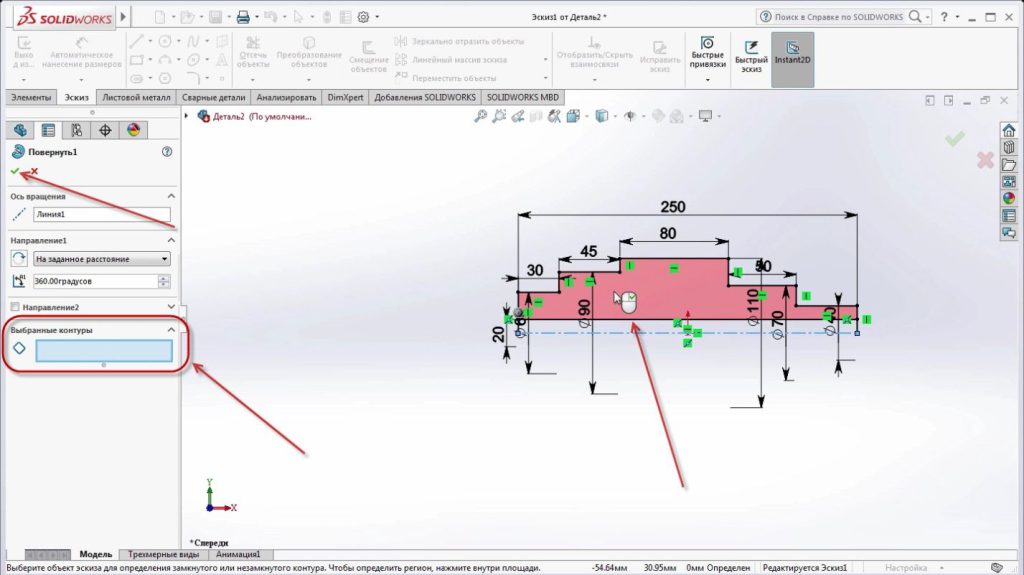

Теперь нужно выбрать контуры. В левой части экрана кликаем на пустую ячейку в пункте Выбранные контуры и на эскизе выбираем верхний контур, который находится над линией. Завершаем построение.

Вбираем верхний контур

Таким образом мы имеем по наружному диаметру такие же параметры, но внутри имеем отверстие.

Отверстие на эскизе

Помимо инструмента Повернутая бобышка, есть инструмент Повернутый вырез. Кликаем на инструмент.

Инструмент «Повернутый вырез»

После выбора инструмента Повернутый вырез определяем плоскость. Нам нужна плоскость Спереди.

Определение плоскости

Так как мы не видим внутреннего диаметра отверстия при таком отображении, изменим отображение модели с помощью опции Стиль отображения.

Команда «Стиль отображения»

Выберем стиль отображения Невидимые линии отображаются.

Выбираем «Невидимые линии отображаются»

Теперь на экране видны две невидимые линии, которые проведены на эскизе.

Две линии

С помощью этих линий сделаем проточку. Выделяем невидимую линию и нажимаем Преобразовать объект.

Команда «Преобразовать объект»

Линия стала частью эскиза. Проводим произвольные линии, это и будет проточка.

Проводим произвольные линии

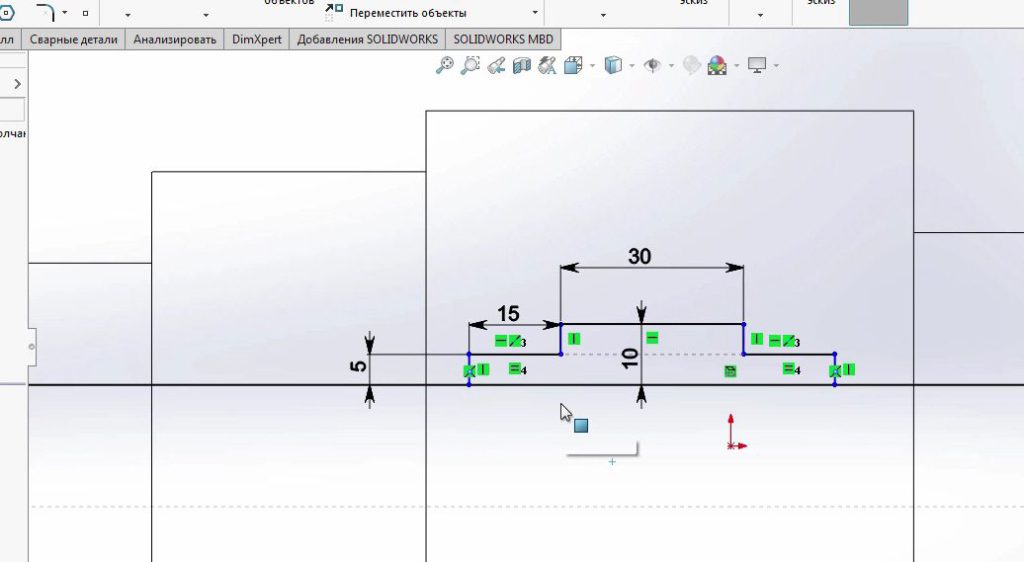

Проставим размеры.

Проставляем размеры

Теперь воспользуемся командой Отсечь объекты. Выберем опцию Отсечь до ближайшего.

Команда «Отсечь объекты»

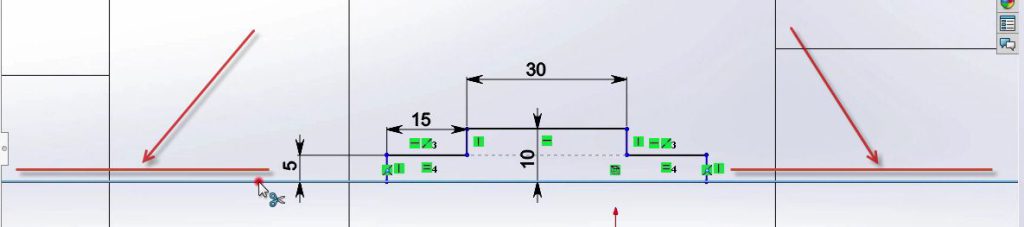

И отсекаем слева и справа линии, которые нам не нужны, просто кликнув на них.

Отсекаем линии

Эти линии нам не нужны, а нужен только тот эскиз, который был произвольно нарисован ранее. Это и будет проточка.

Проточка

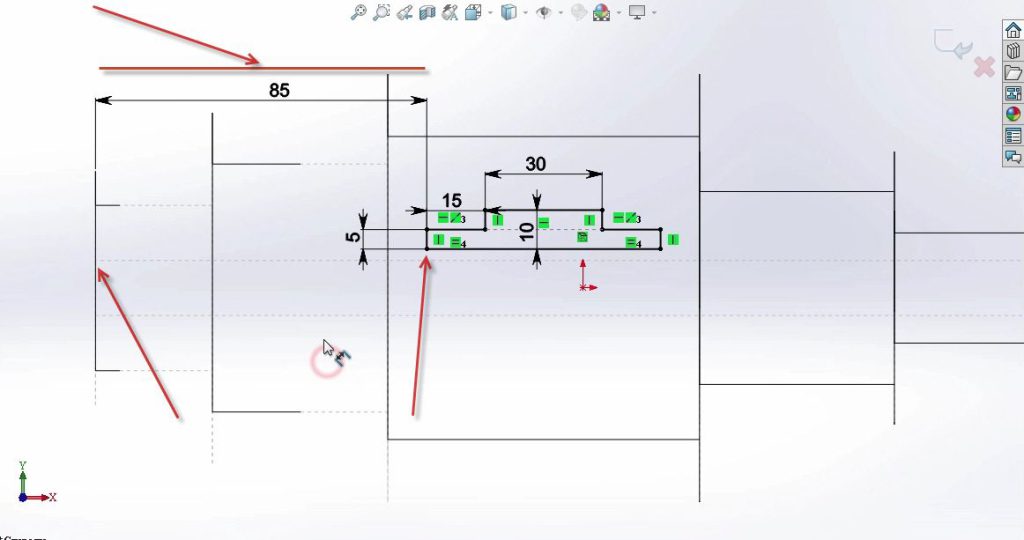

Теперь проводим размер относительно левого торца вала от края эскиза, длиной 85 мм. Эскиз полностью определен.

Эскиз определен

Далее проводим осевую линию через исходную точку. Поставим галочку Линия средней точки.

Ставим галочку «Линия средней точки»

Проводим линию до самого торца эскиза. Завершаем эскиз.

Ставим галочку «Линия средней точки» 01

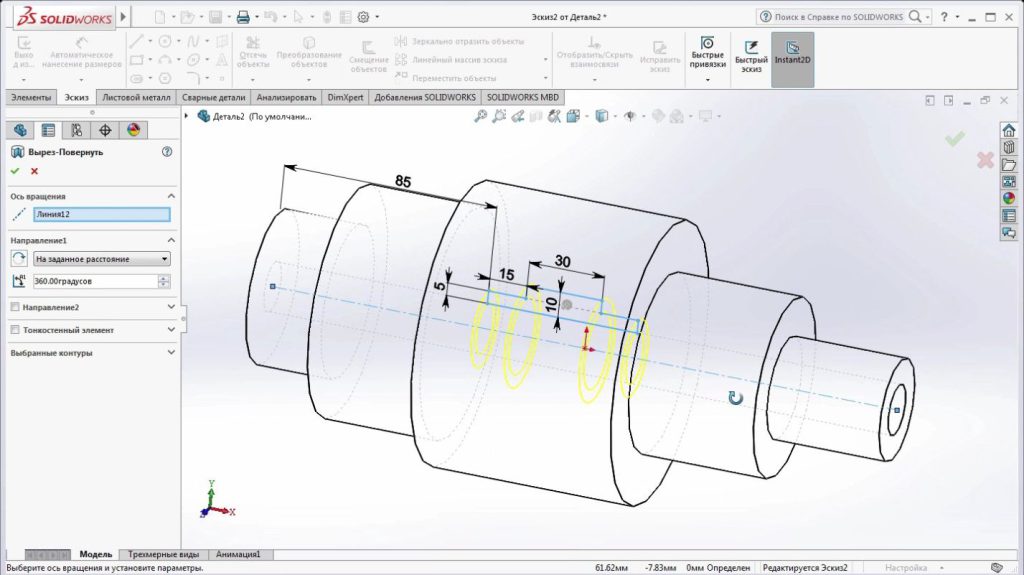

В предварительном просмотре видно как будет производиться вырез.

Ставим галочку «Линия средней точки» 02

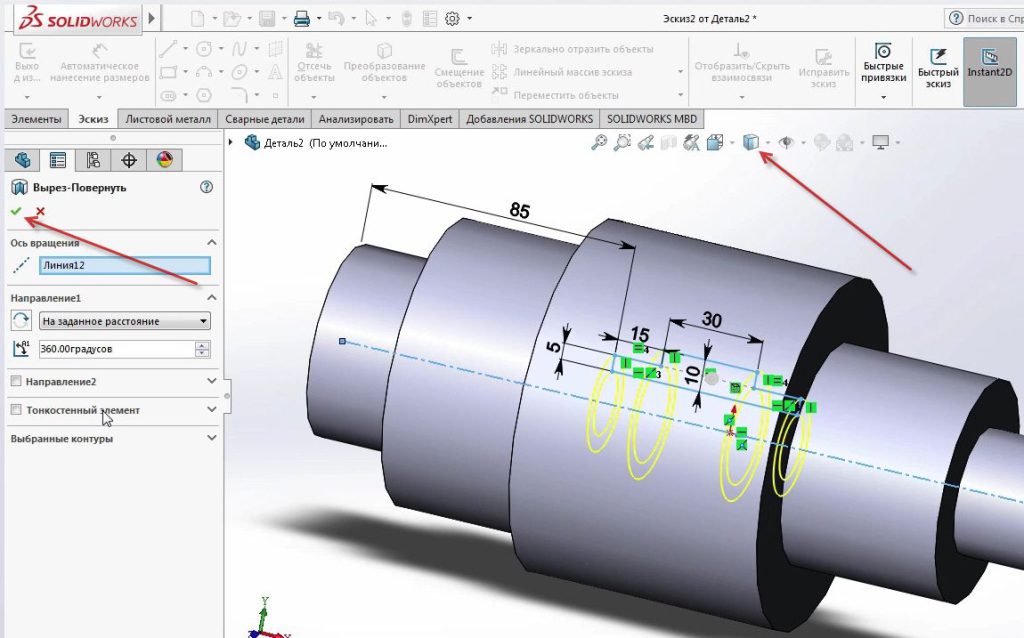

Переключаем отображение эскиза на 3D модель. Подтверждаем модель. Проточка готова.

Проточка готова

Чтобы увидеть проточку, воспользуемся командой Разрез.

Команда "Разрез"

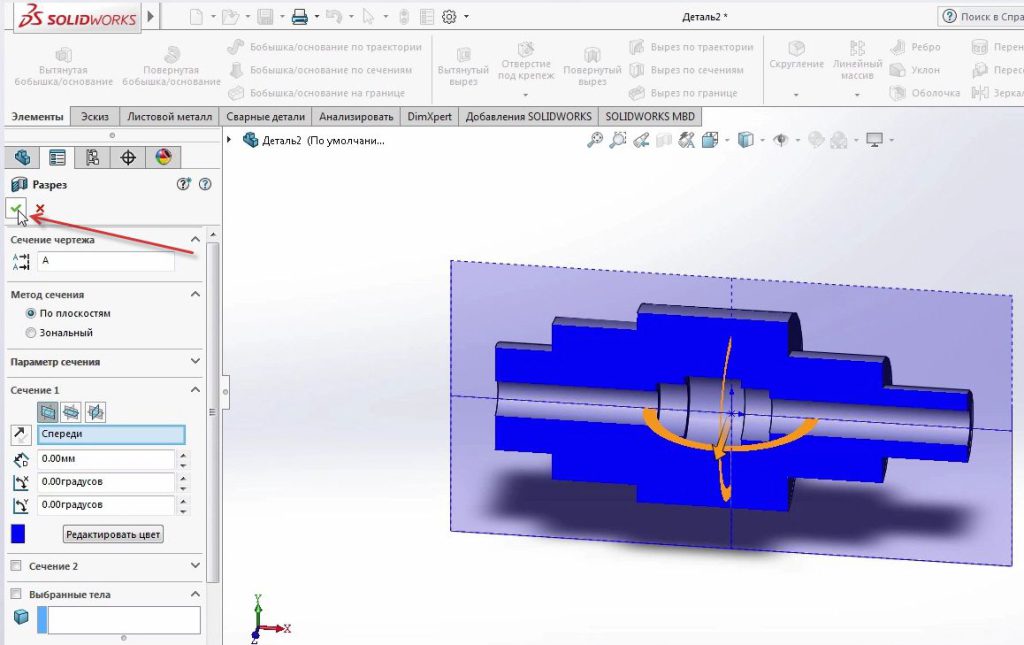

Кликаем по инструменту Разрез и подтверждаем эскиз.

Команда "Разрез" 01

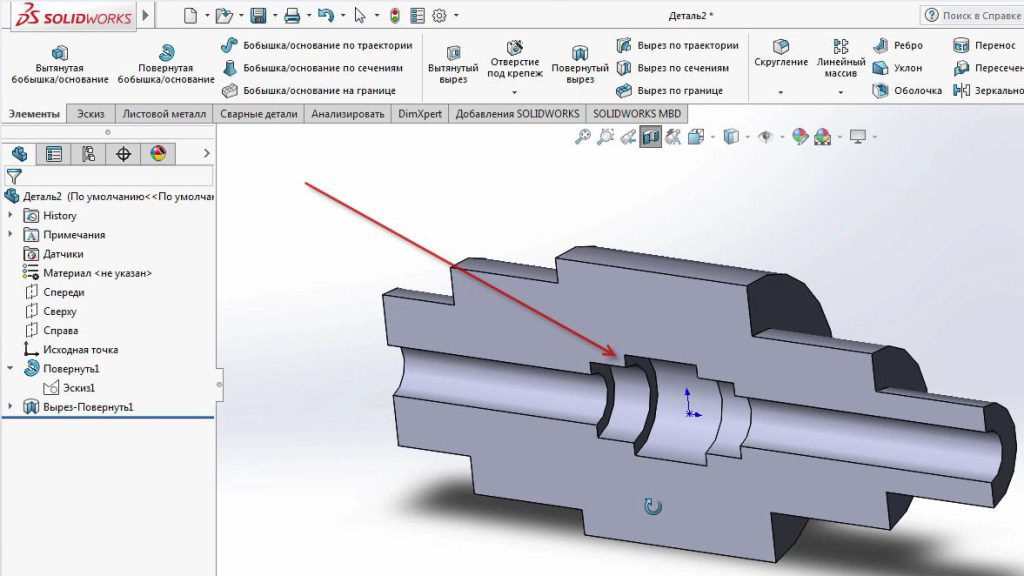

Теперь мы видим, как выглядит проточка на модели.

Проточка на модели

Чтобы отключить отображение Разрез, нужно снова кликнуть по тому же инструменту. Инструмент не отсекает часть детали, он просто ее скрывает.

Отключаем отображение «Разрез»

Теперь деталь выглядит так:

Деталь готова
