Лінії, що використовуються в кресленнях

При оформленні конструкторських документів використовуються лінії різної товщини і стилів. Кожен рядок має своє призначення.

Лінії, що використовуються в кресленнях

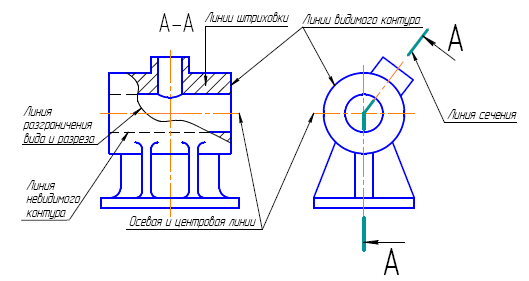

Розглянемо малюнок вище. Ви побачите, що малюнок містить різні лінії. Для того щоб зображення було зрозумілим кожному, державний стандарт встановлює назву, контури ліній і вказує їх основне призначення на кресленнях всіх галузей і будівництва.

Суцільна товста магістральна лінія. Для зображення видимих контурів об’єктів, рамок і графіки основного напису малюнка використовують лінію, яка називається суцільною товстою основною. Його товщина вибирається в межах від 0, 5 до 1, 4 мм. Товщина лінії позначається малої латинської літери s.

Пунктирна лінія. Для зображення невидимих контурів об’єкта використовується лінія, яка називається тире. Лінія тире складається з окремих штрихів (тире) приблизно однакової довжини. Довжина кожного штриха вибирається від 2 до 6 мм, в залежності від розміру зображення. Відстань між штрихами в лінії має бути від 1 до 2 мм, але приблизно однакове протягом усього малюнка. Товщина пунктирної лінії береться від с/3 до – с/2.

Пунктирна тонка лінія. Якщо зображення симетричне, наприклад, на рис. 4. потім на ньому малюється вісь симетрії. Для цього використовується пунктирна тонка грань. Ця лінія ділить зображення на дві однакові частини. Він складається з довгих тонких штрихів (їх довжина вибирається від 5 до 30 мм) і дуже коротких штифтів (точок) між ними. Відстань між довгими штрихами – від 3 до 5 мм. Товщина такої лінії – від с/3 до с/2.

Пунктирна тонка лінія також використовується для позначення центру дуг кіл (центральних ліній). При цьому положення центру має визначатися перетином штрихів, як на рисунку 3.

Кінці осьової і центральної ліній повинні виступати за контури зображення об’єкта, але не більше ніж на 5 мм.

Суцільна тонка лінія. Його товщина – від с/2 до с/3. Його використовують для малювання дистанційних і розмірних ліній.

Пунктирна лінія з двома крапками. При спорудженні розгорток для лінії згину використовується пунктирна лінія з двома точками.

Суцільна хвиляста лінія. Використовується в основному в якості лінії розриву в тих випадках, коли зображення не наводиться в повному обсязі на малюнку. Товщина такої лінії – від с/3 до с/2.

На закінчення слід зазначити, що товщина однотипних ліній повинна бути однаковою для всіх зображень на цьому малюнку.
