На цьому уроці ми розглянемо, як шукати в інтернеті готову модель стандартного покупного пневматичного циліндра, що підходить під наші вимоги.
Далі прямо на сайті одного з виробників ми його налаштуємо, додамо два датчика і завантажимо готову збірку пневматичного циліндра для його подальшого «безболісного» відкриття в Inventor.
У програмі ми створимо кілька позиційних уявлень штока (відкритий, закритий, робочий хід) і підготуємо пневматичний циліндр для вставки в вузол.
Наш пневматичний захват буде приводитися в рух пневматичним циліндром. Пневматичний циліндр – це куплена стандартна деталь, тому будемо шукати його модель в інтернеті за запитом для стандартів циліндрів ISO 21287 . В одній з перших ланок знаходимо потрібний нам пневматичний циліндр, по діаметру поршня 10 мм.

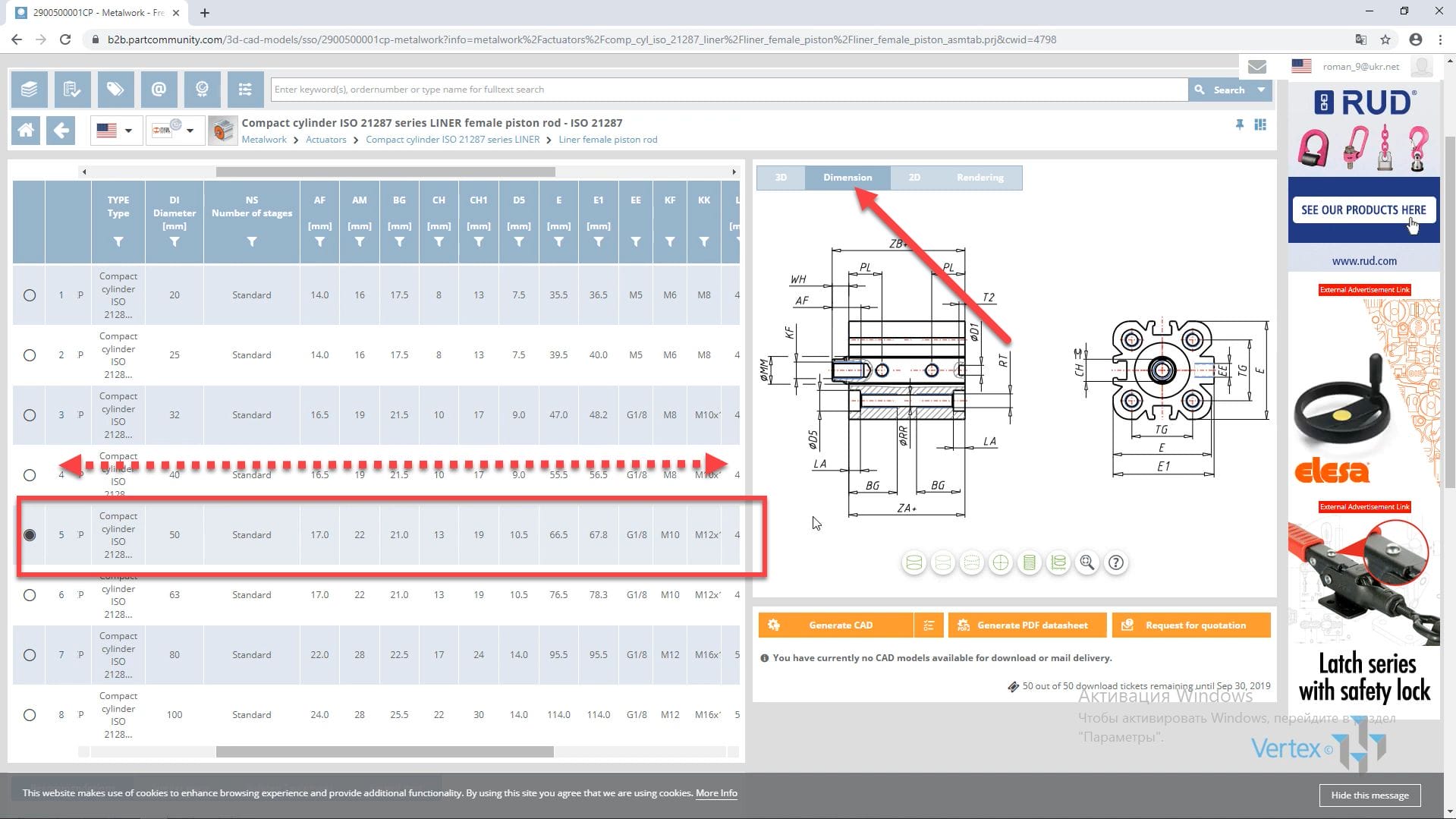

Вибираємо необхідний розмір. Тут же, на сайті, можна подивитися попередню 3D-модель, і подивитися габарити згенерованої деталі.

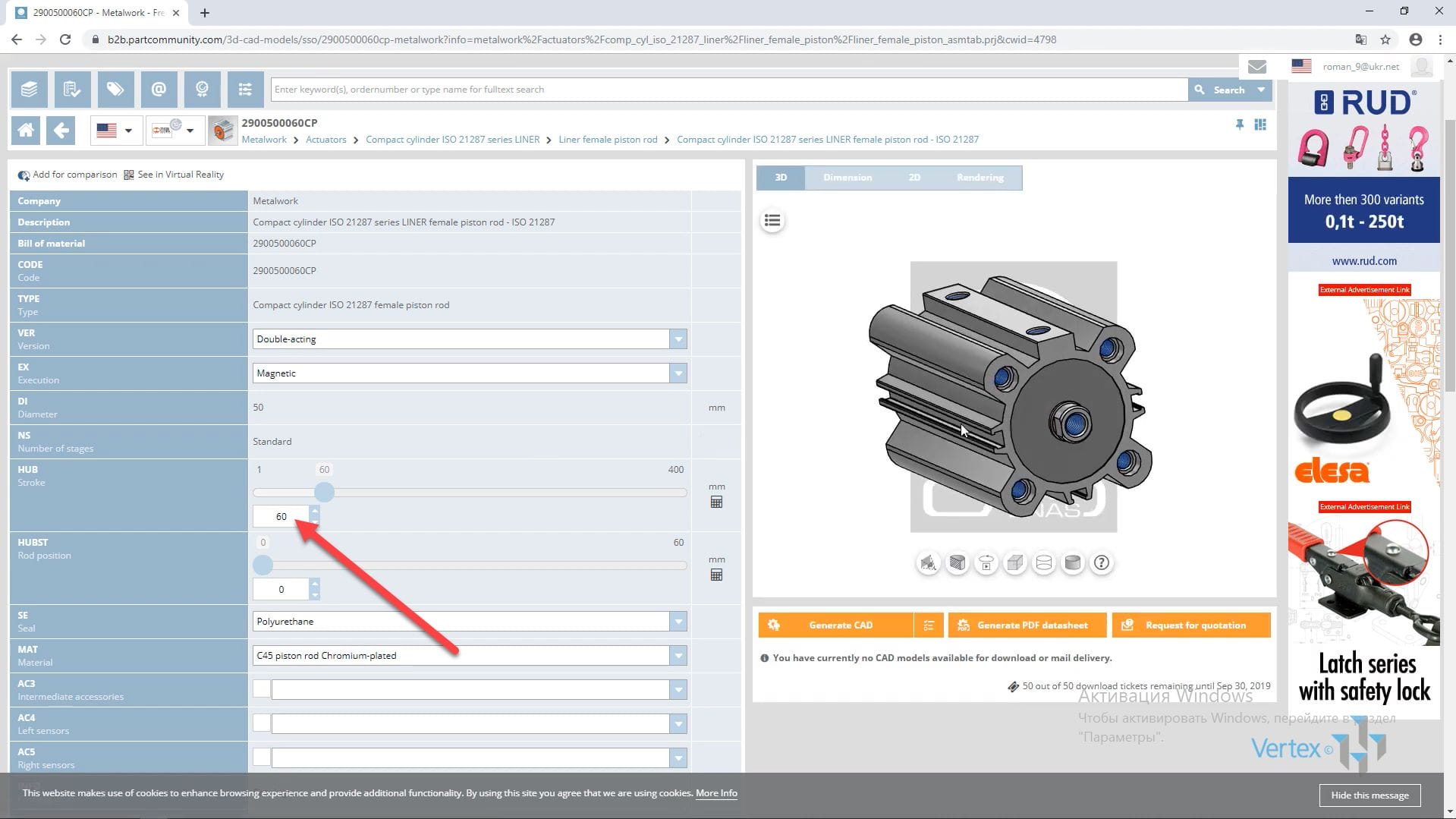

Перевіряємо, чи підходять нам всі розміри, а потім переходимо безпосередньо до генерації потрібного нам пневматичного циліндра. Нам потрібно вказати кілька параметрів. Вхідний отвір циліндра становить 60 мм.

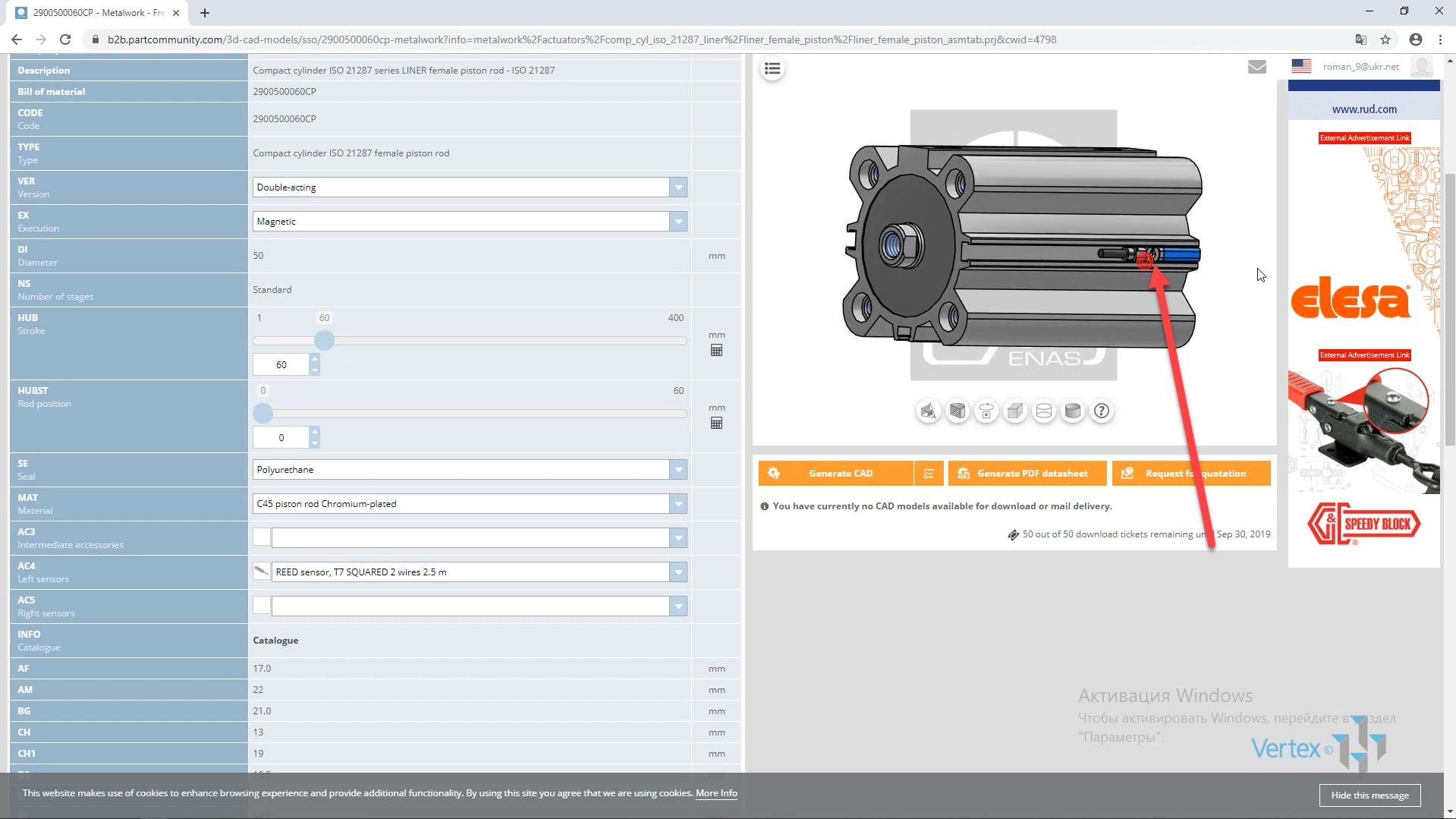

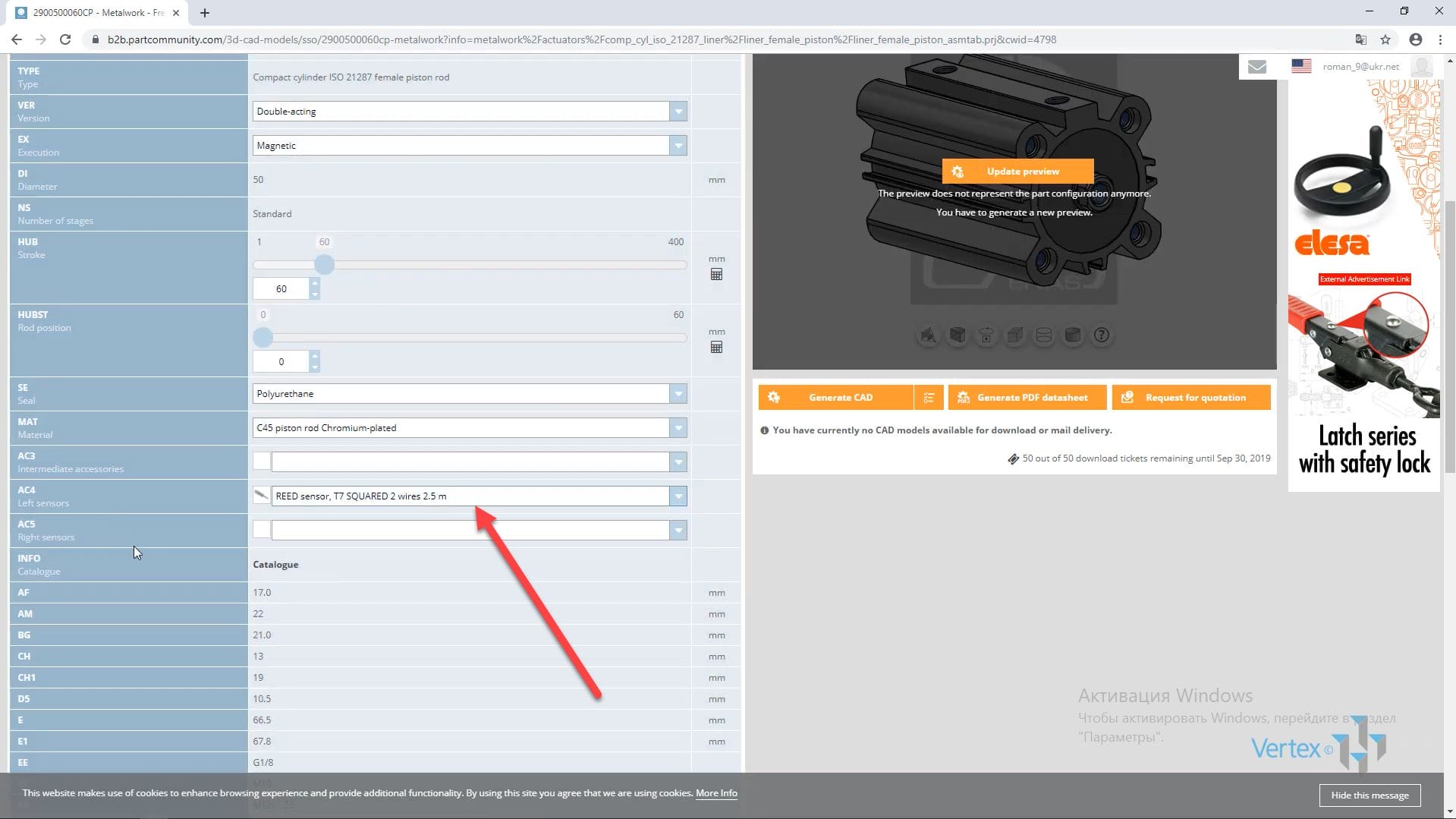

Давайте оновимо попередній перегляд і подивимося, що отримаємо потрібний нам циліндр. Інші параметри можна залишити без змін, тільки додати електричний датчик з обох сторін пневматичного циліндра. Виберіть тип датчика.
Давайте оновимо попередній перегляд і подивимося, де буде розташовуватися цей датчик.
Цей же датчик буде доданий і на зворотному боці. Ще раз, нарешті, перевірте всі розміри завантаженої деталі, і натисніть кнопку «Згенерувати модель».

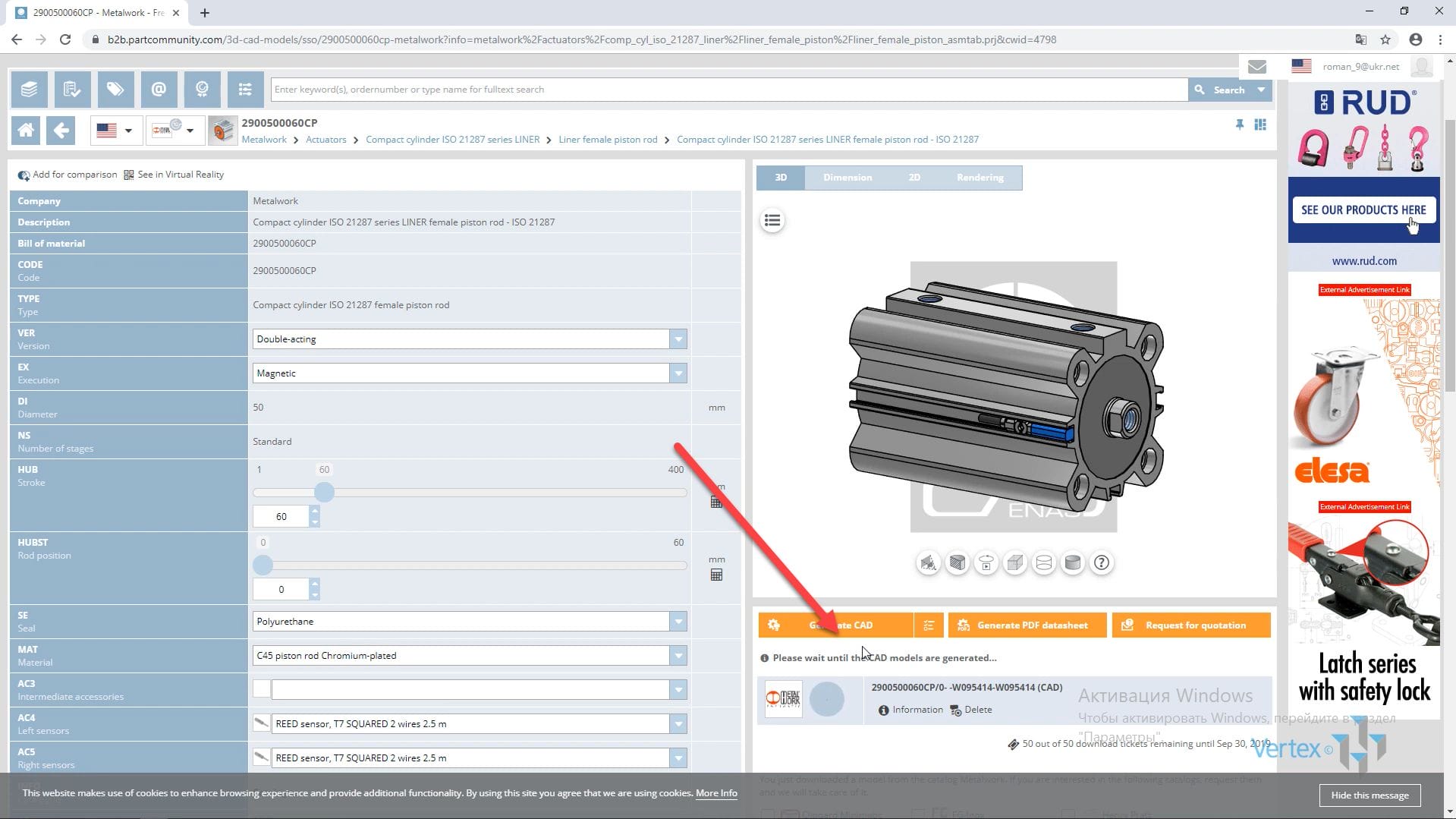

У багатьох виробників є такі генератори 3D-моделі, тому знайти необхідну деталь часто не так вже й складно. Отже, наша частина згенерована, натисніть Завантажити.

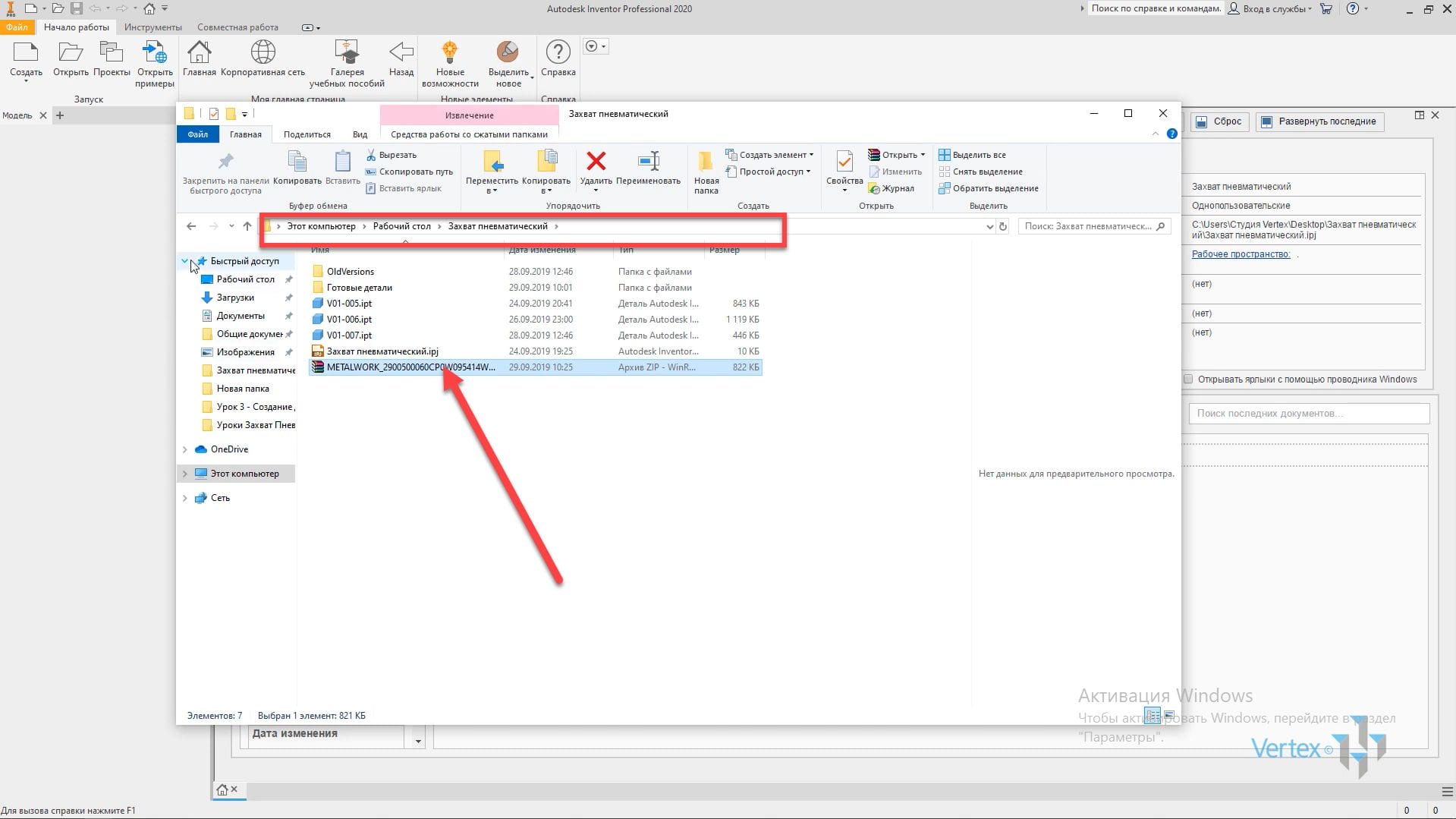

Давайте перемістимо завантажений архів в папку з нашим проектом. Тут ми розпакуємо архів, і відкриємо збірку.

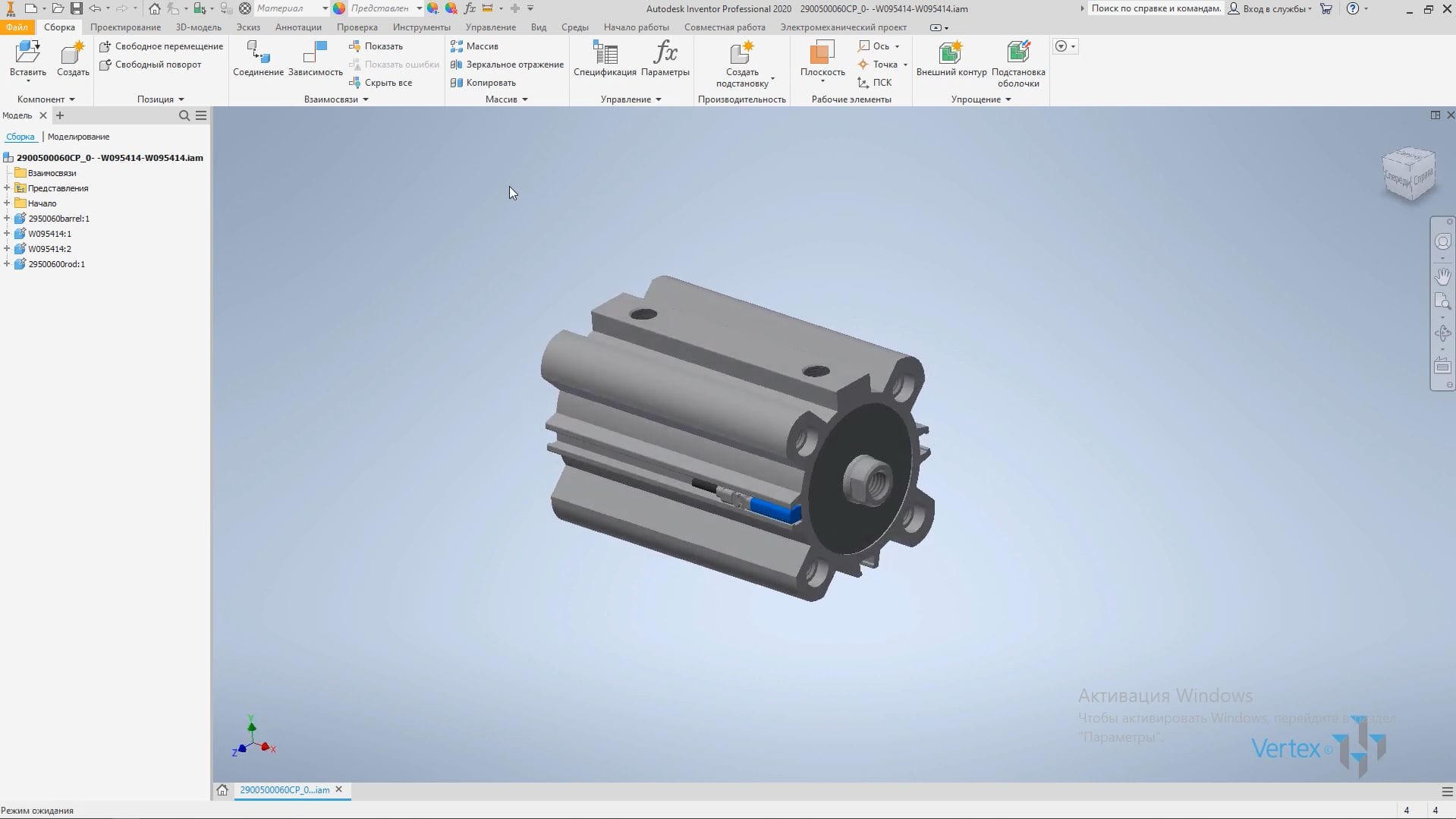

Пневматичний циліндр завантажується відразу в форматі Inventor, тому ніяких додаткових перетворень нам робити не потрібно.

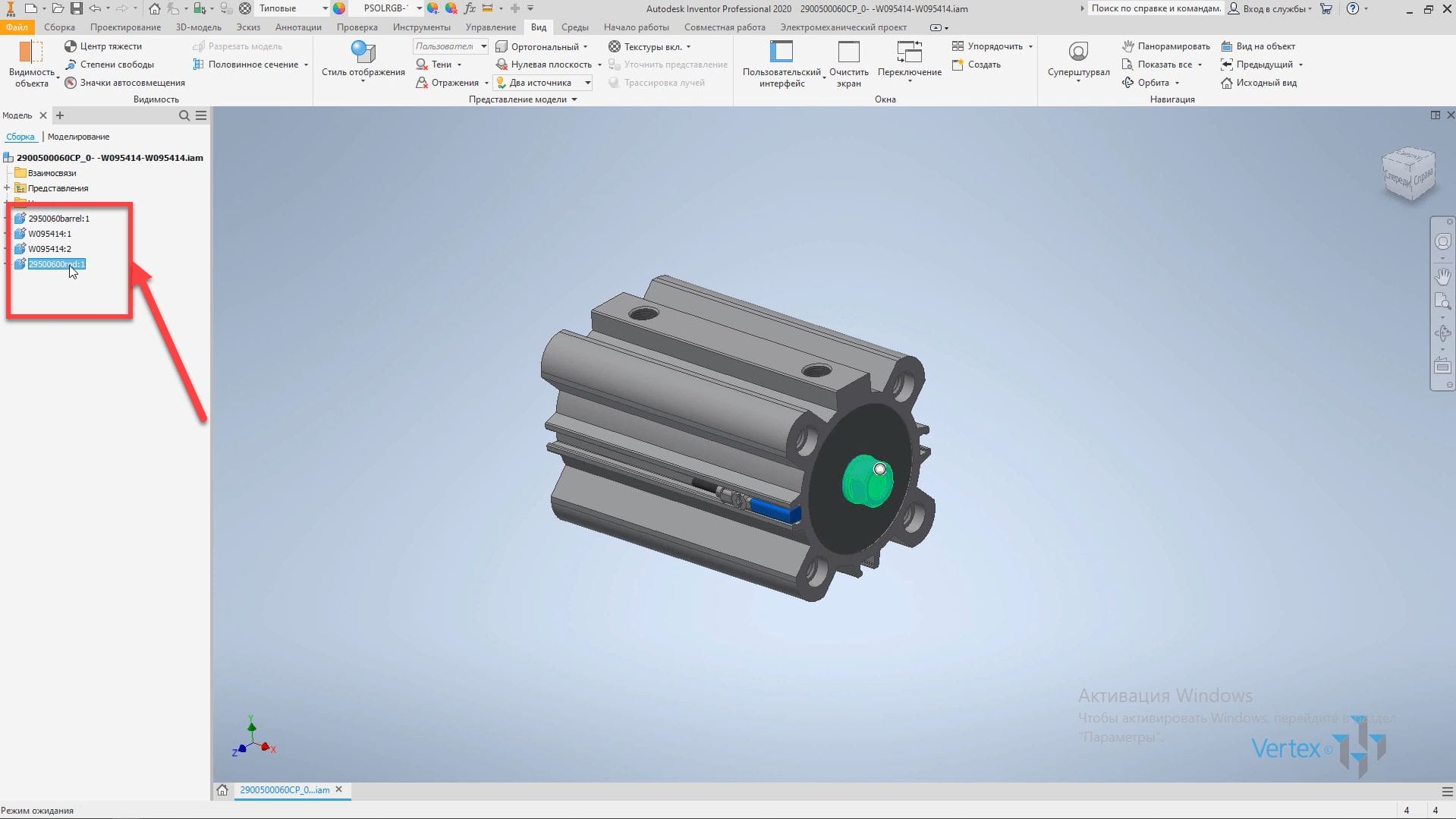

У збірці тепер фіксуються всі 4 деталі.
Виберіть стрижень циліндра і зніміть прапорець Basic, щоб ви могли зробити його рухомим.

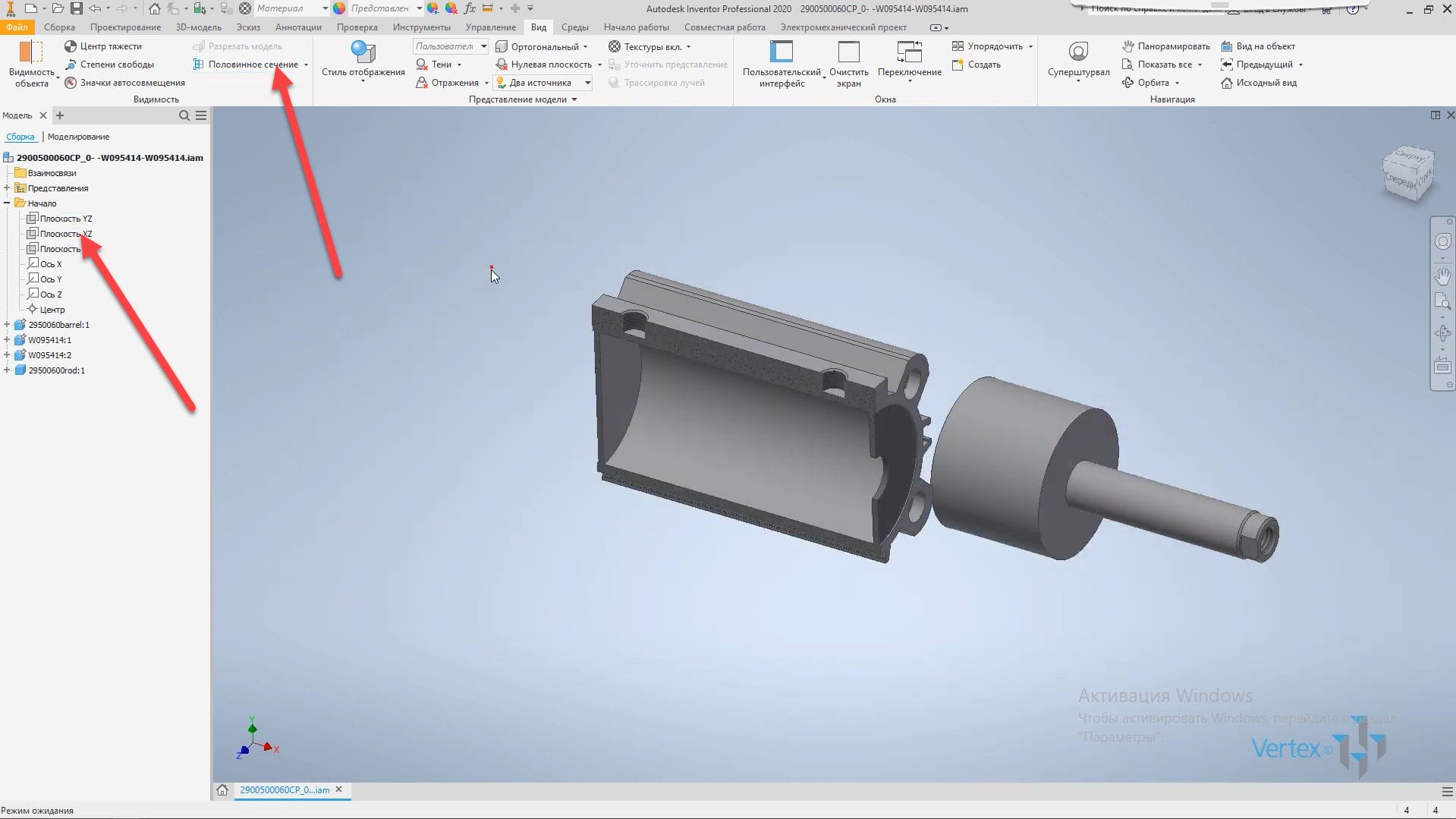

Давайте зробимо половину відрізу збірки, використовуючи залежність вирівнювання осі.

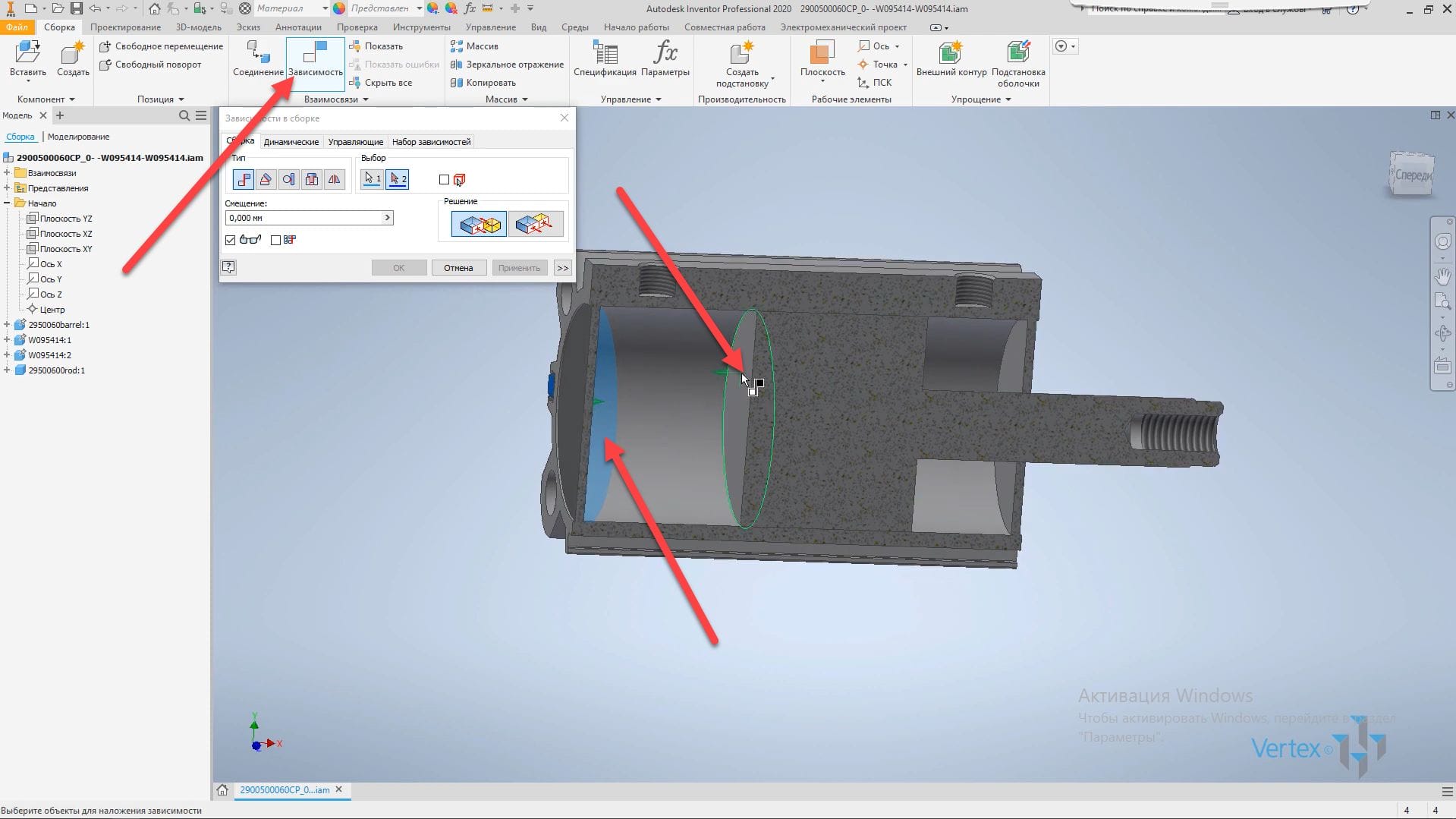

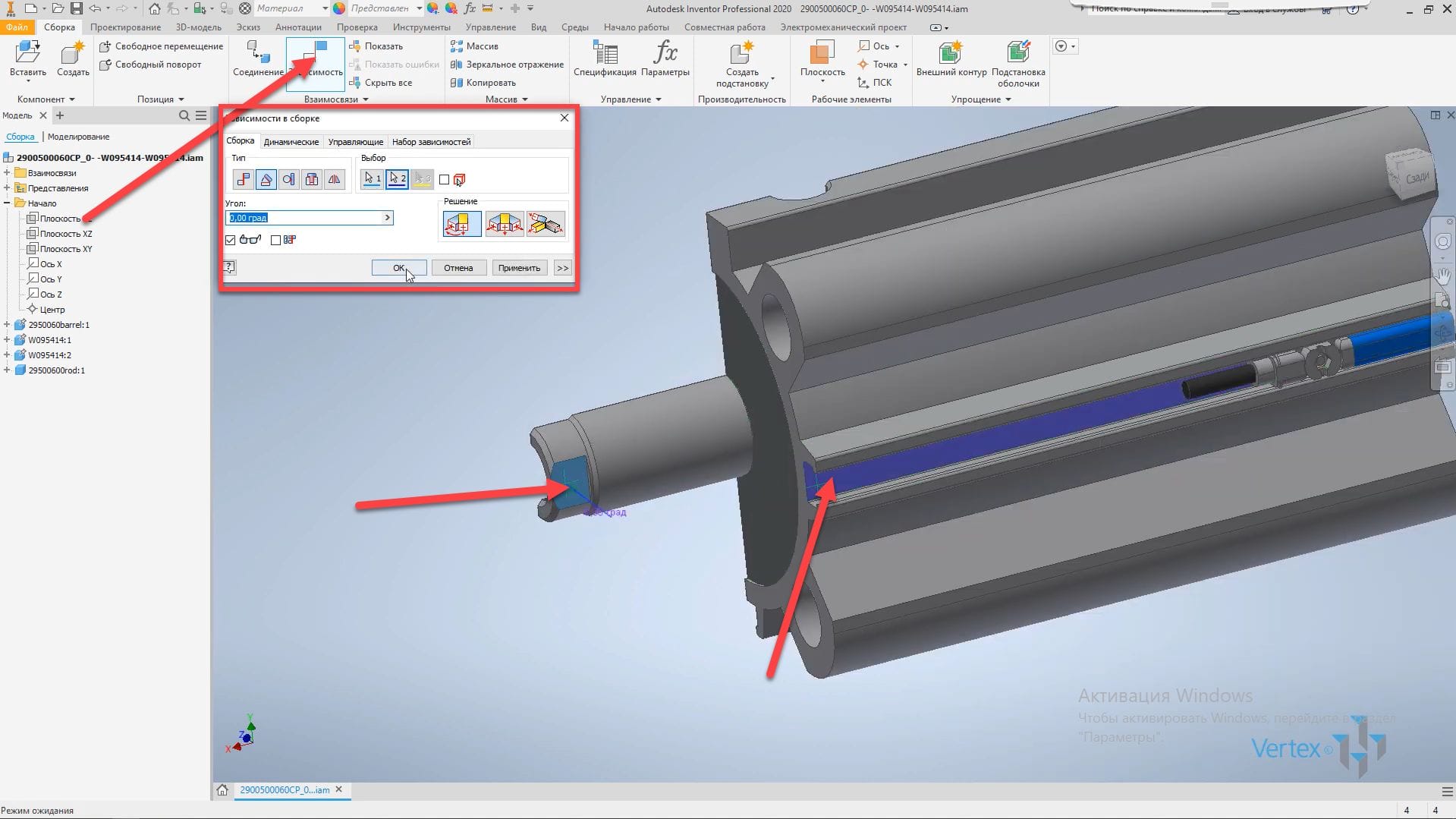

Зафіксуйте стрижень в корпусі, і за допомогою кутової залежності зафіксуйте шток, щоб він не крутився.

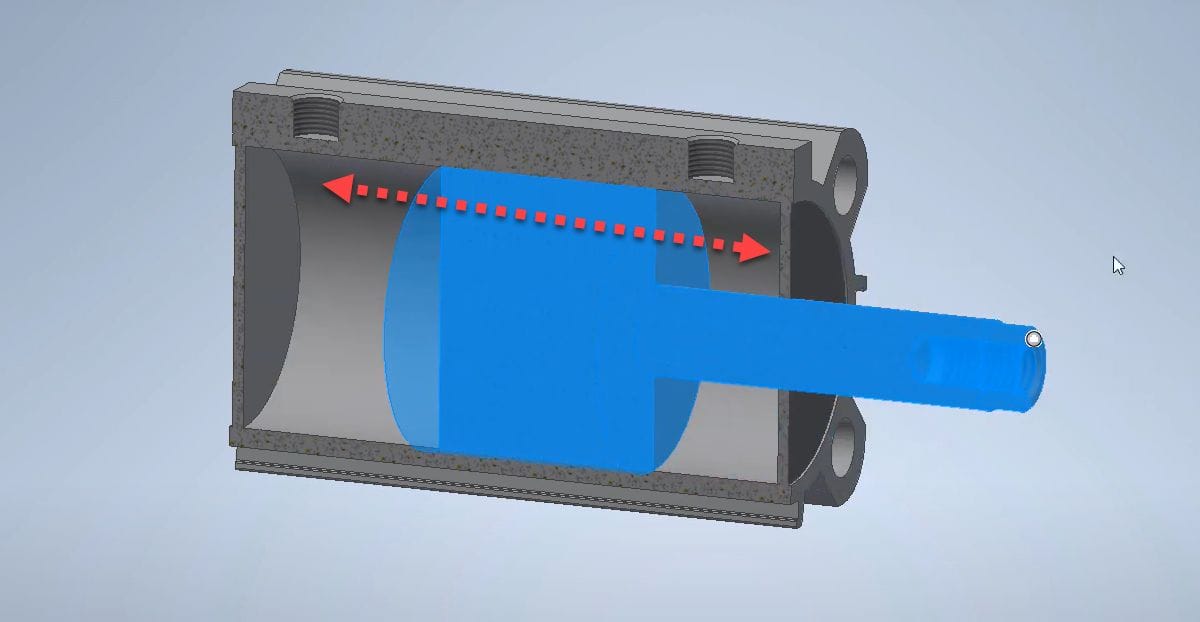

Тепер вона чітко йде по осі корпусу.

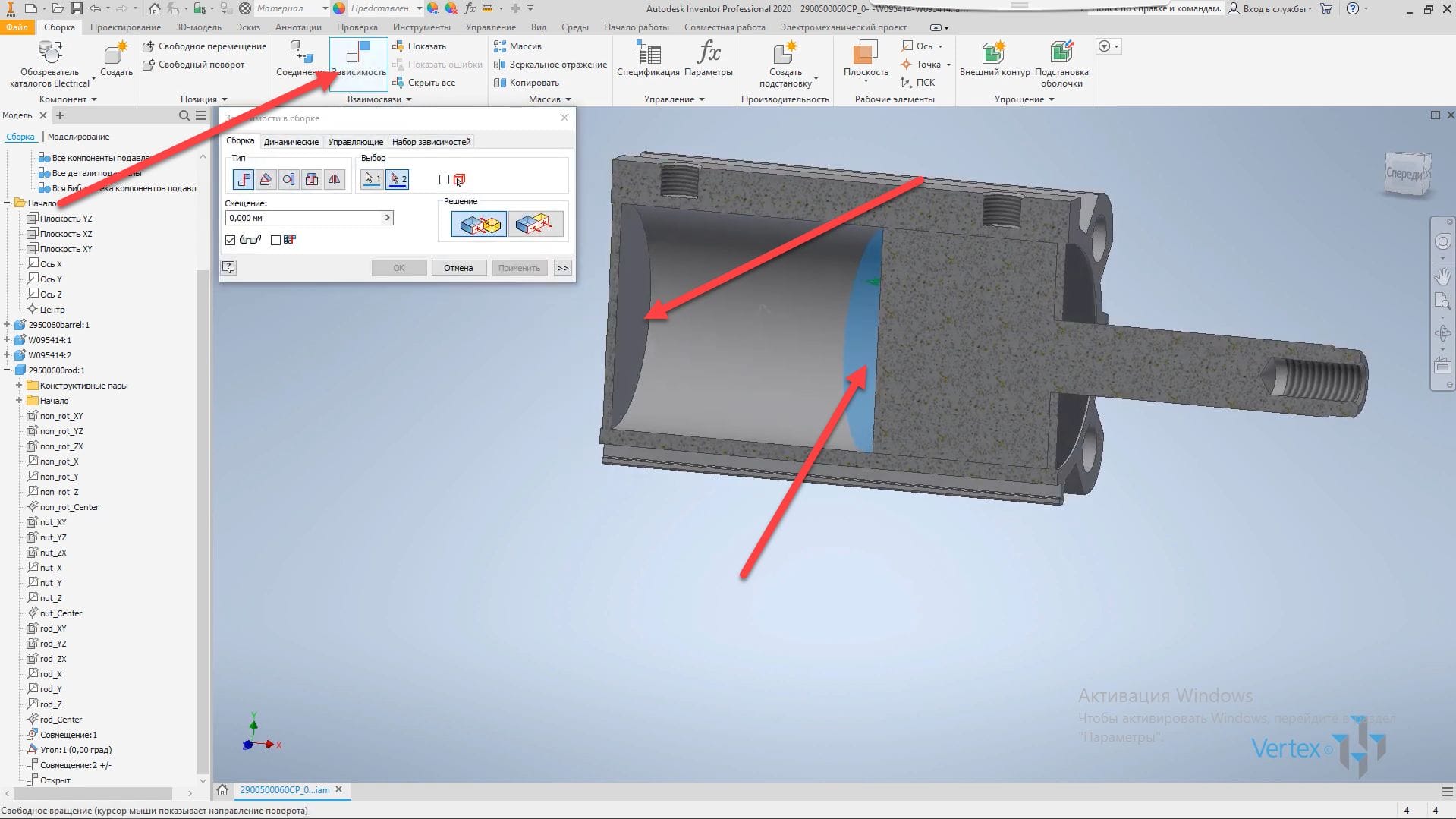

Використовуючи іншу залежність від вирівнювання, ми зафіксуємо стрижень у вихідному положенні.

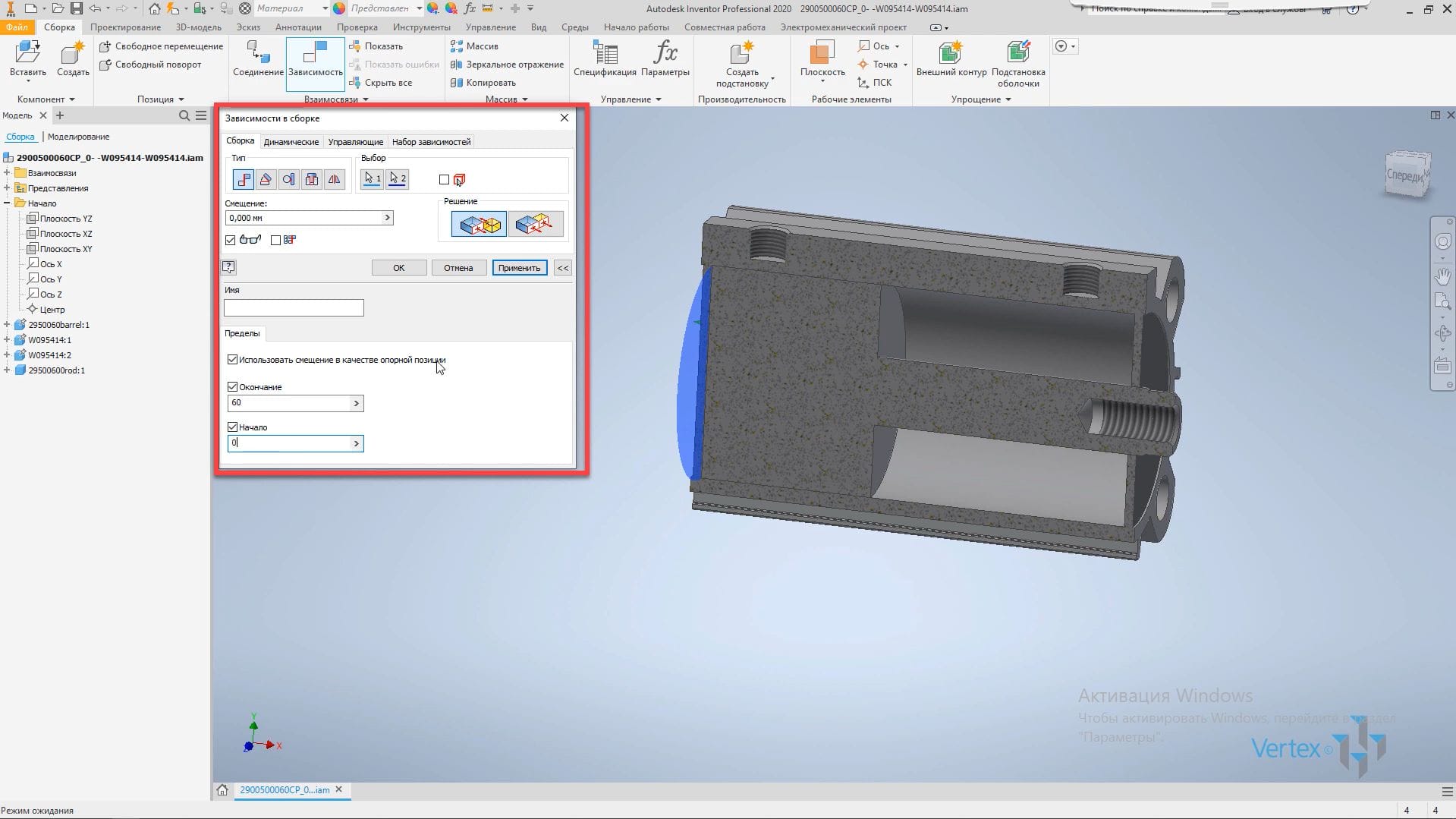

Вкажемо межі, в межах яких може йти шток нашого пневматичного циліндра. Отже, задаємо хід штанги від 0 до 60 мм.
Перетягуючи його за допомогою утримання миші, перевіряємо, чи ходить він в цих межах. Відредагуйте цю залежність, і встановіть початкове положення стрижня 2 мм, і, відповідно, початок 2 мм.

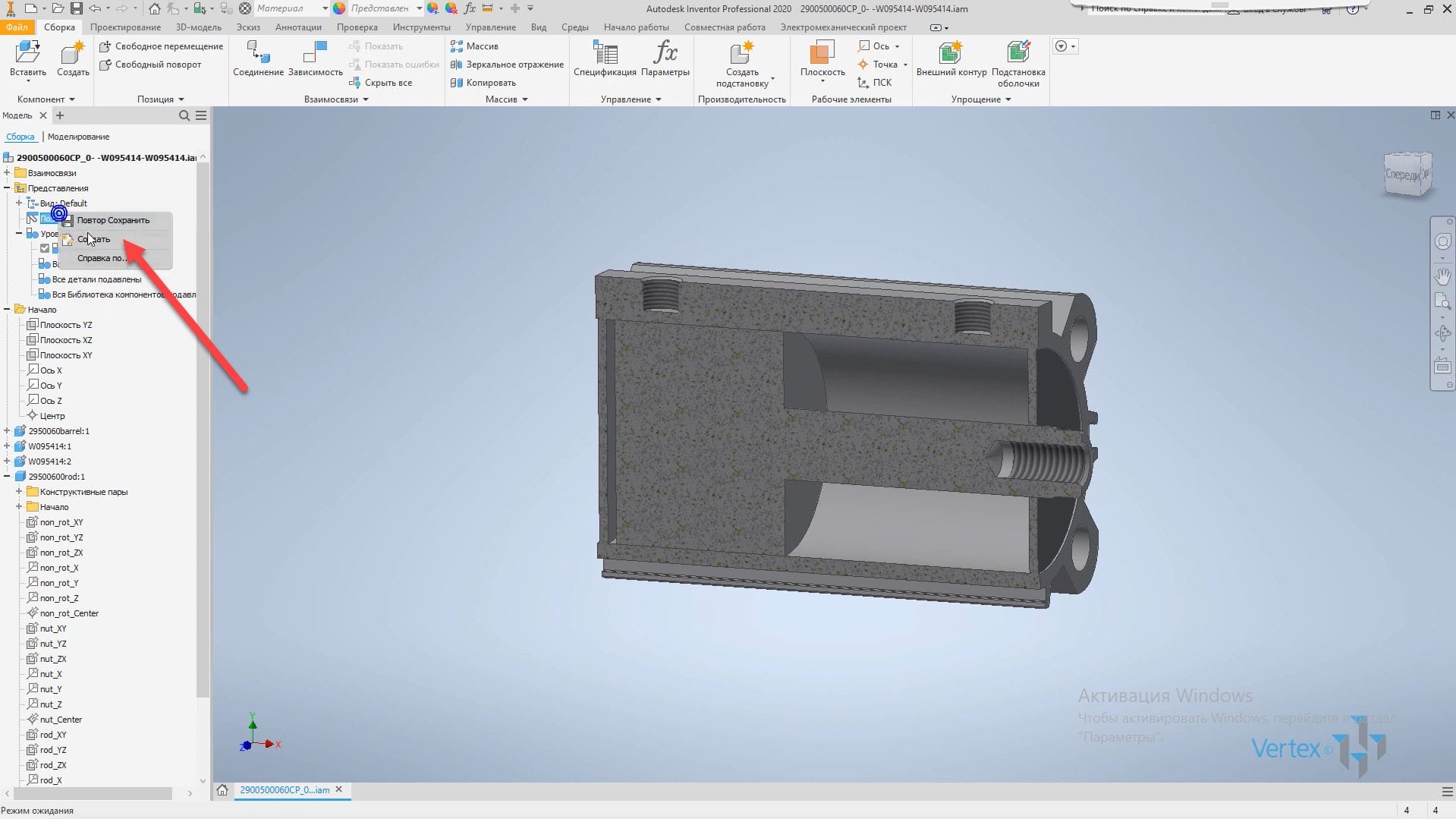

Відповідно, в вузлі стрижень циліндра буде йти в цих межах. Далі відкриваємо папку view в браузері і створюємо позиційний вид.

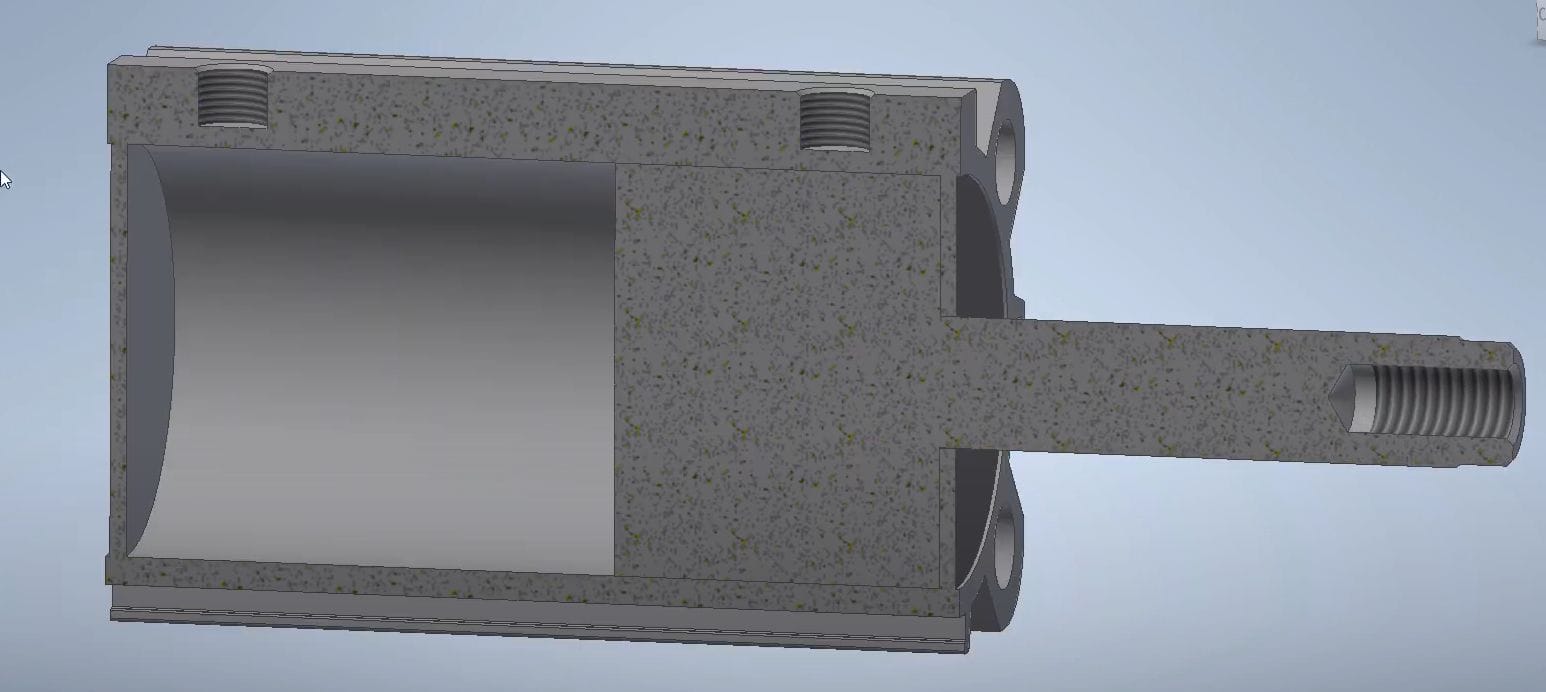

Перша позиція буде при відкритому стрижні.
Тут ми будемо придушувати попередні упередження.
Тимчасово придушити в основному поданні переходу та додати ще один, який буде використовуватися в положенні Open.

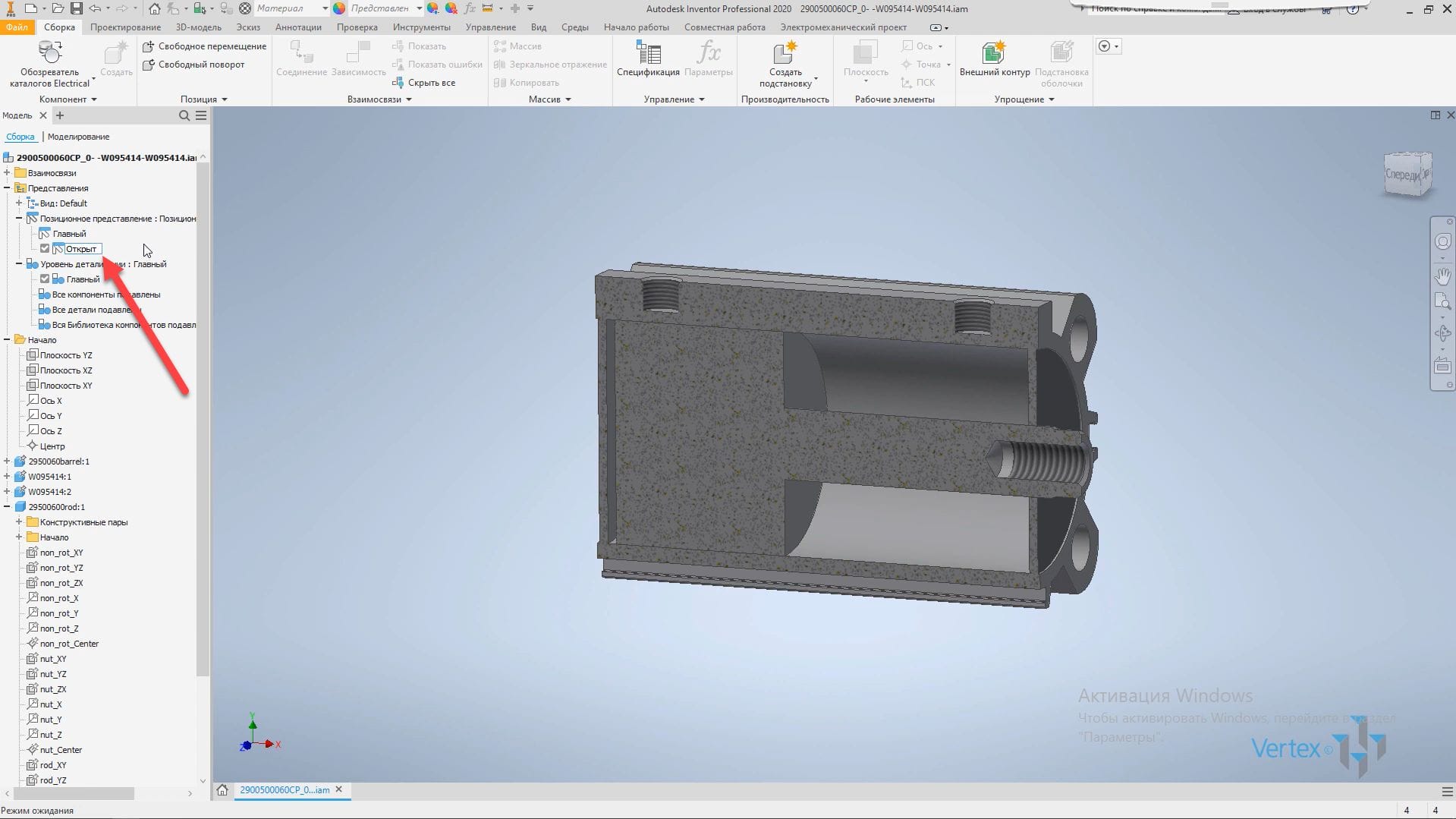

Перейменуємо створену комбінацію, назвемо її Open.

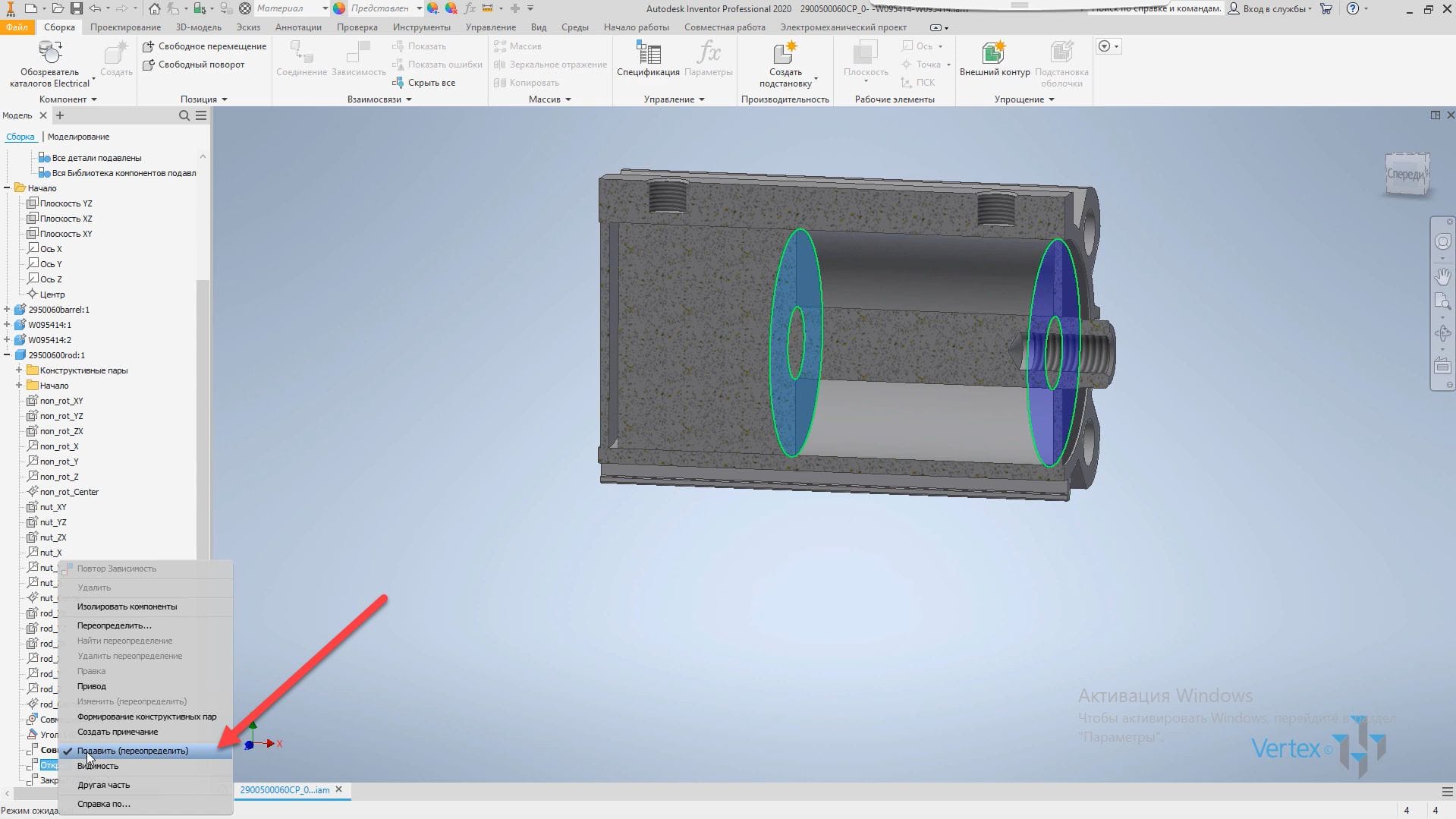

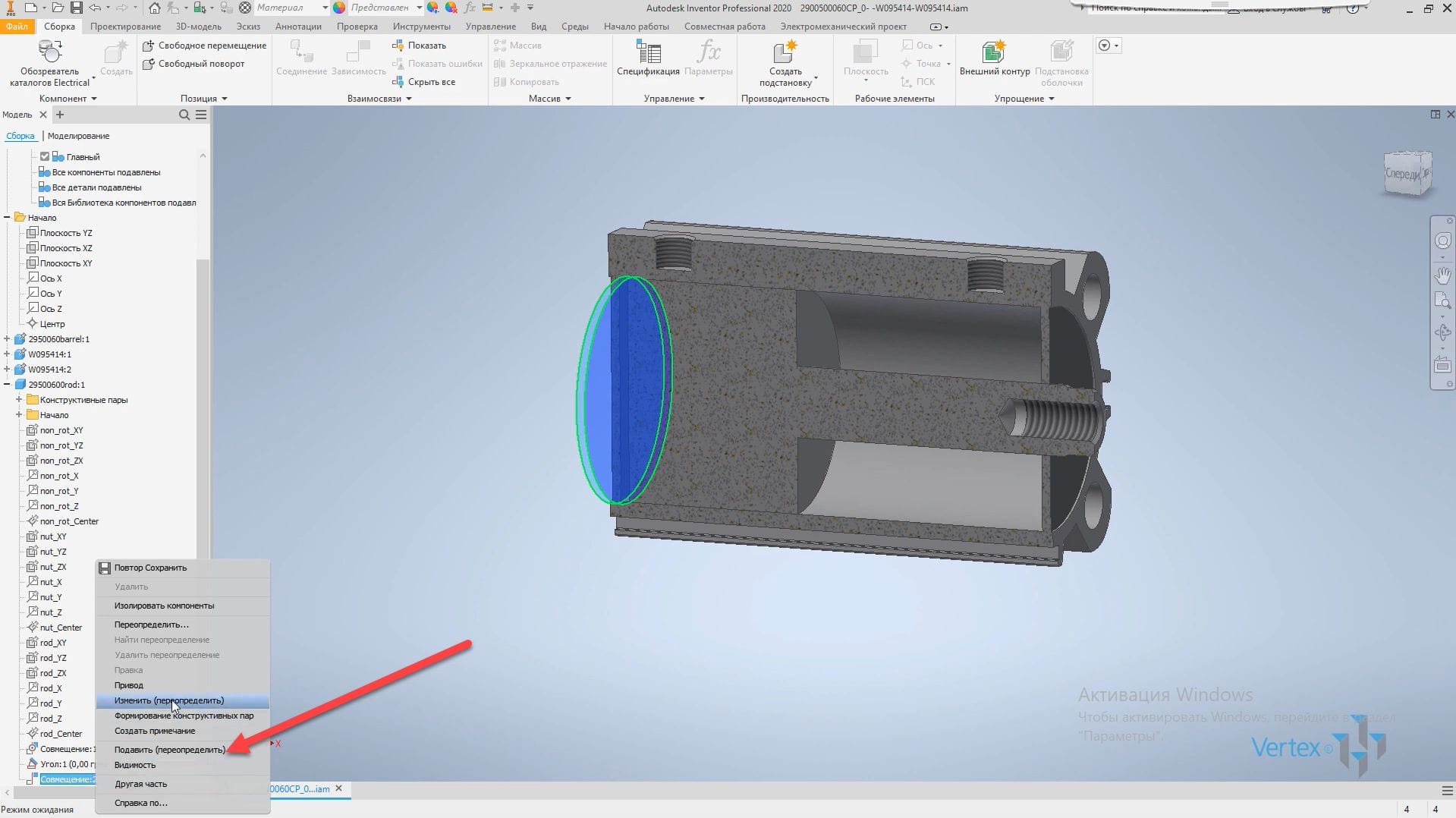

В основній позиції ми її придушимо. Також додамо комбінацію, коли стрижень закритий.

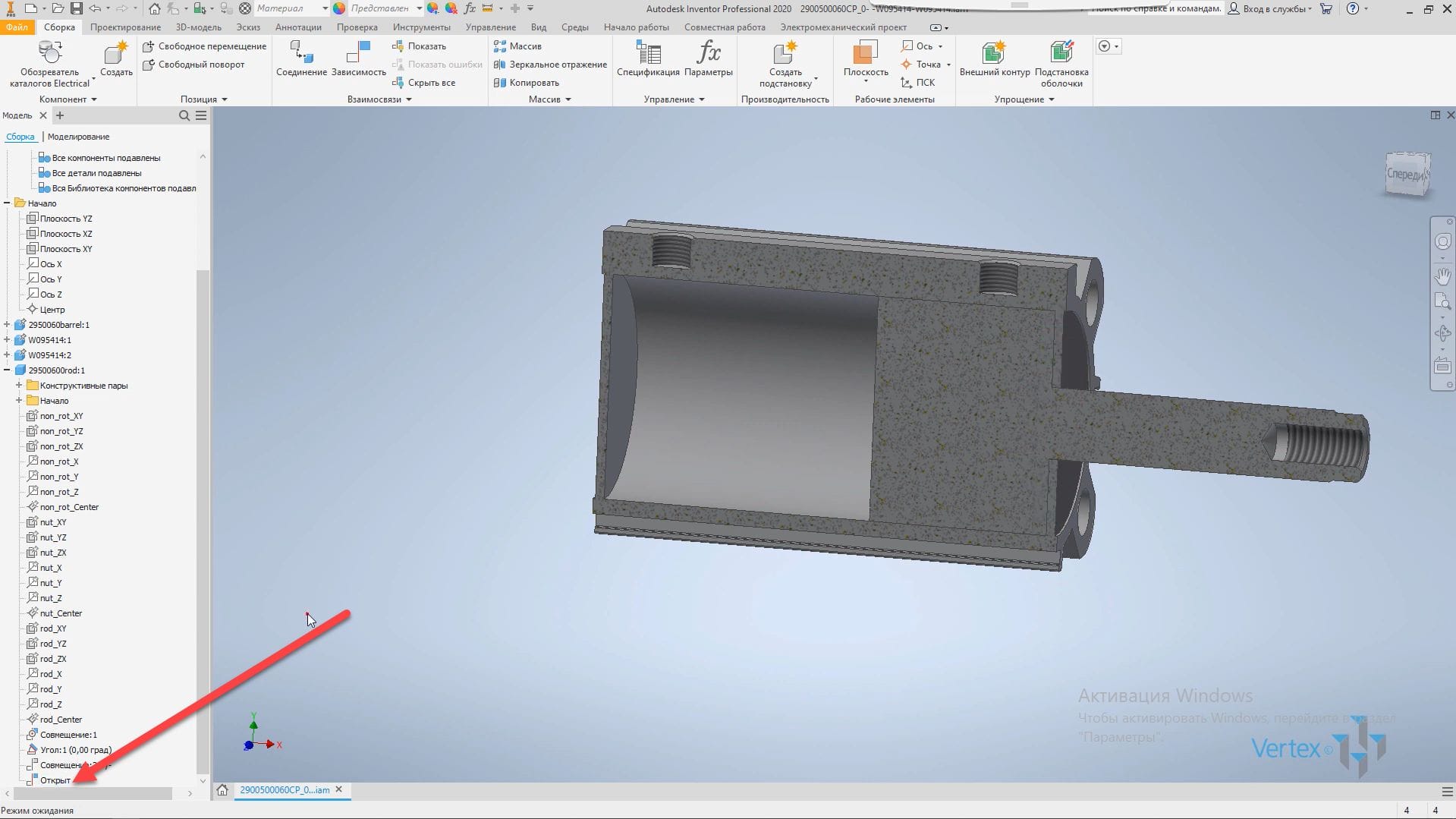

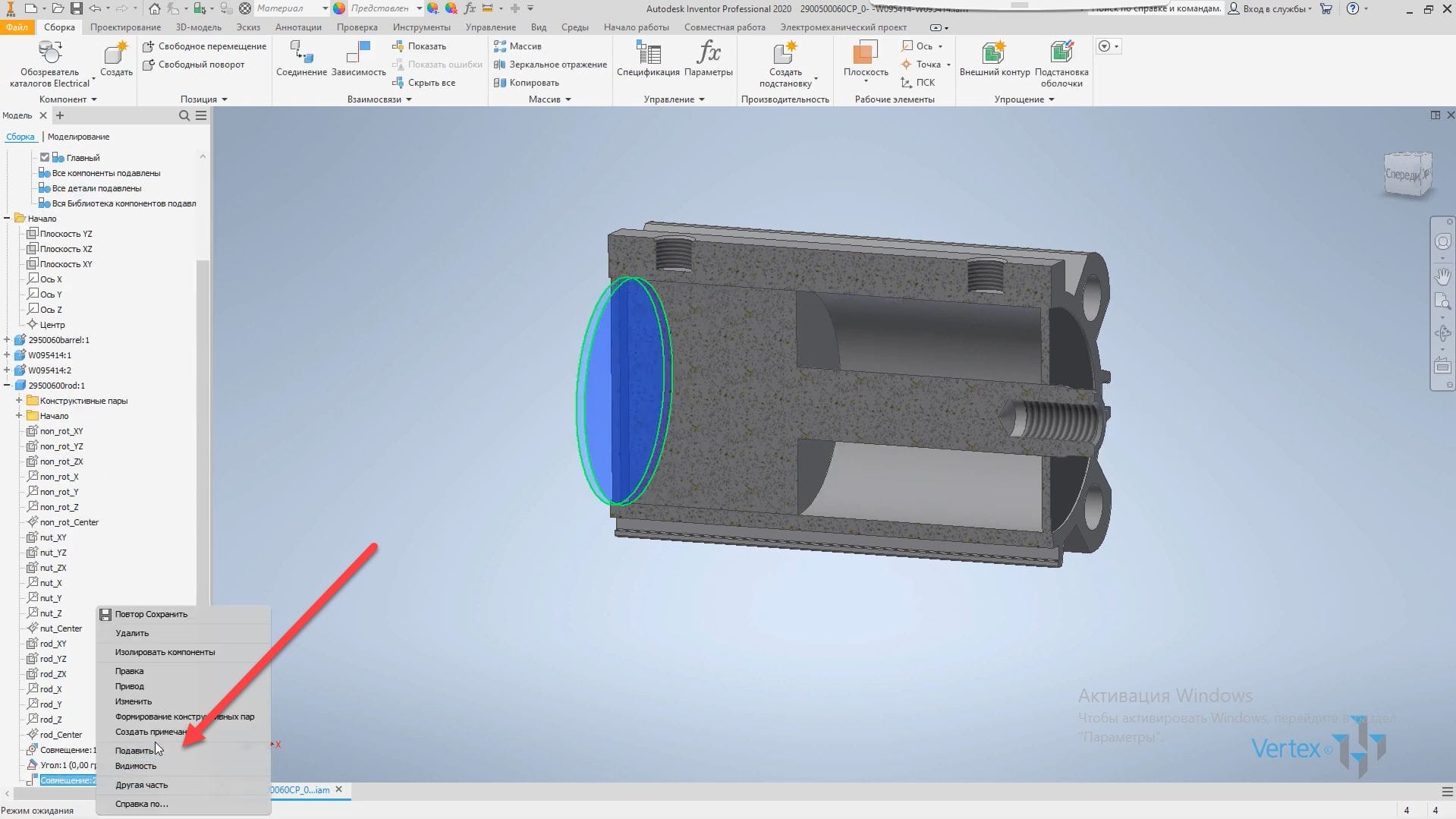

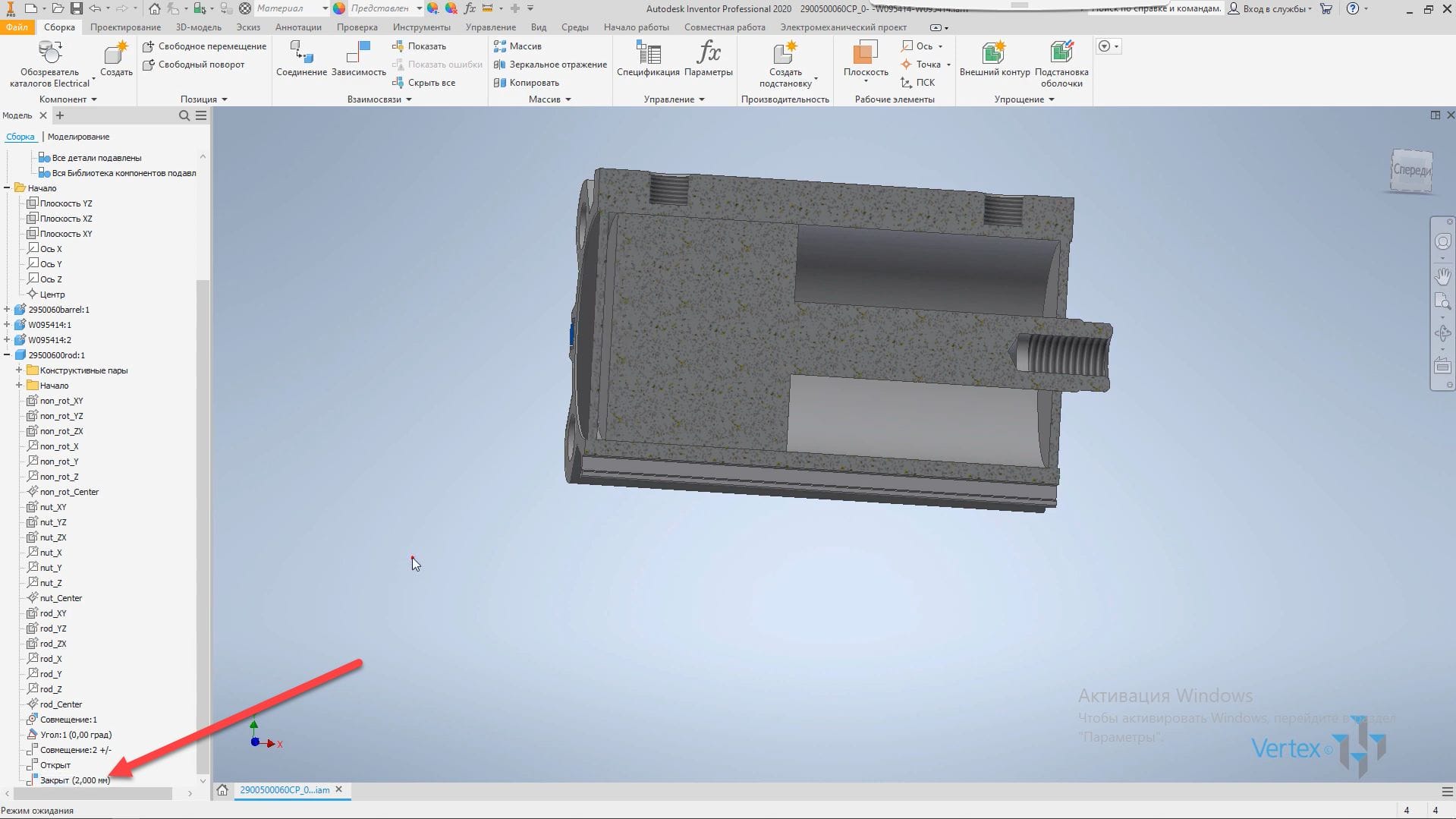

Отже, це зв’язок розміром 2 мм. Перейменуйте його в Закритий, а також придушіть.
В основному положенні ми приберемо придушення першої комбінації.

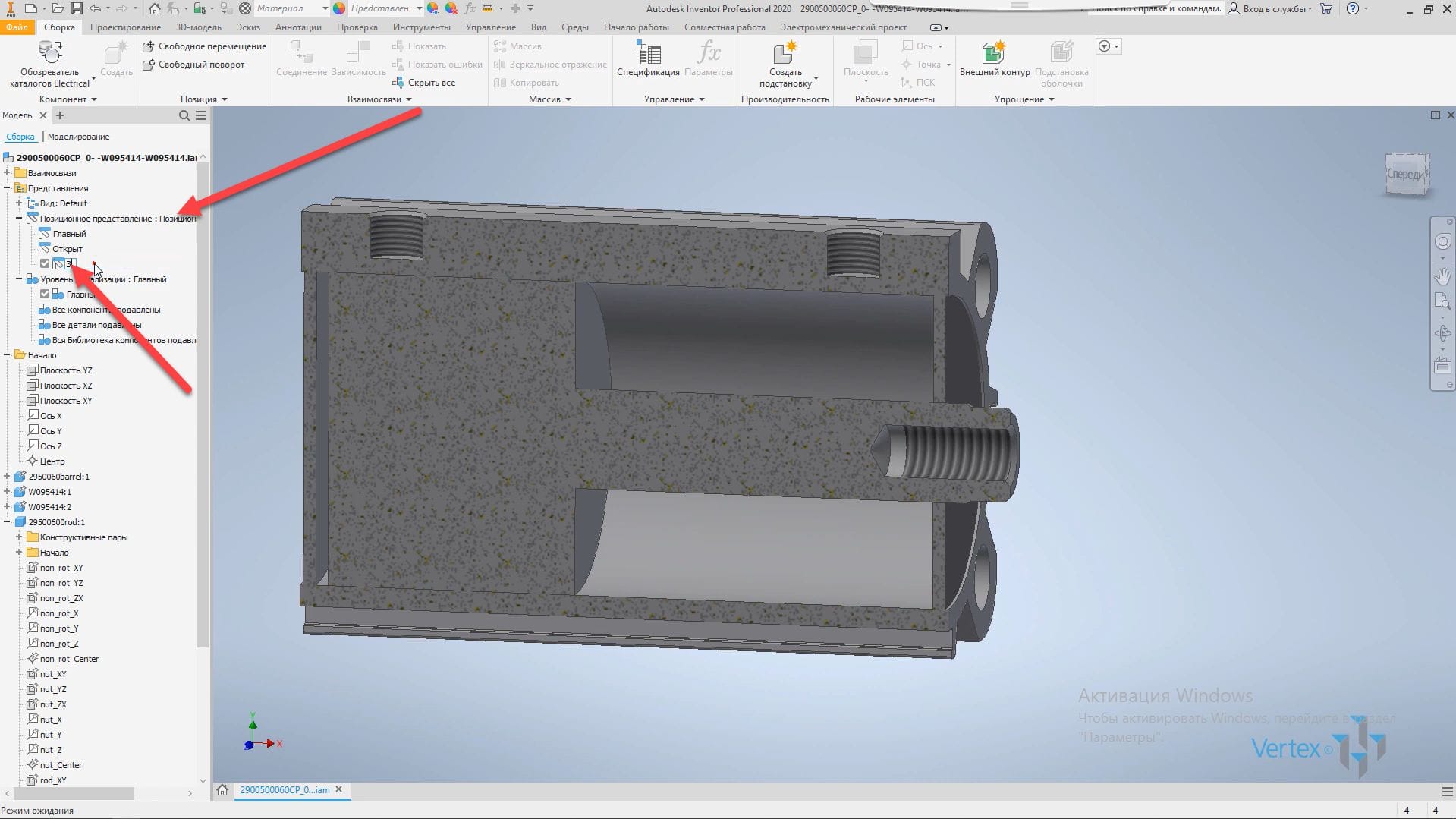

Далі перейдемо до положення Open. Сюди ми включаємо залежність Відкрит.

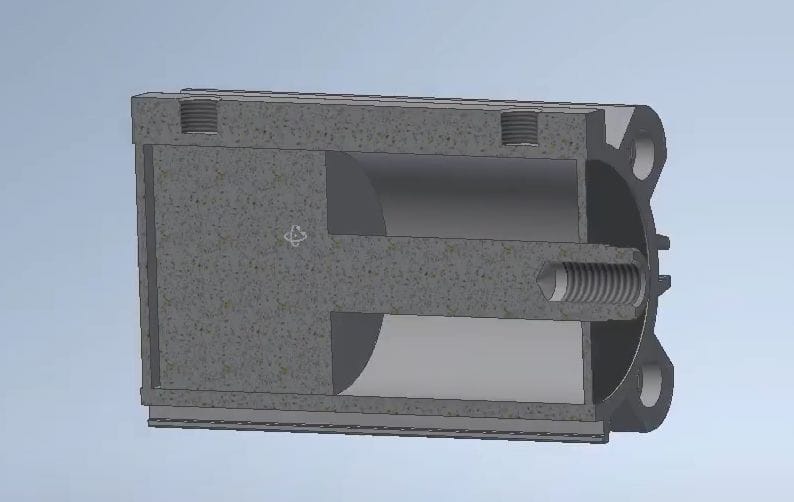

Давайте створимо ще одне положення, коли стрижень закритий, а також перекриємо необхідну залежність.
Зробимо активну залежність Закрит. Перевірте, що в отриманих позиціях Open – Closed, а в основному положенні стрижень рухливий.

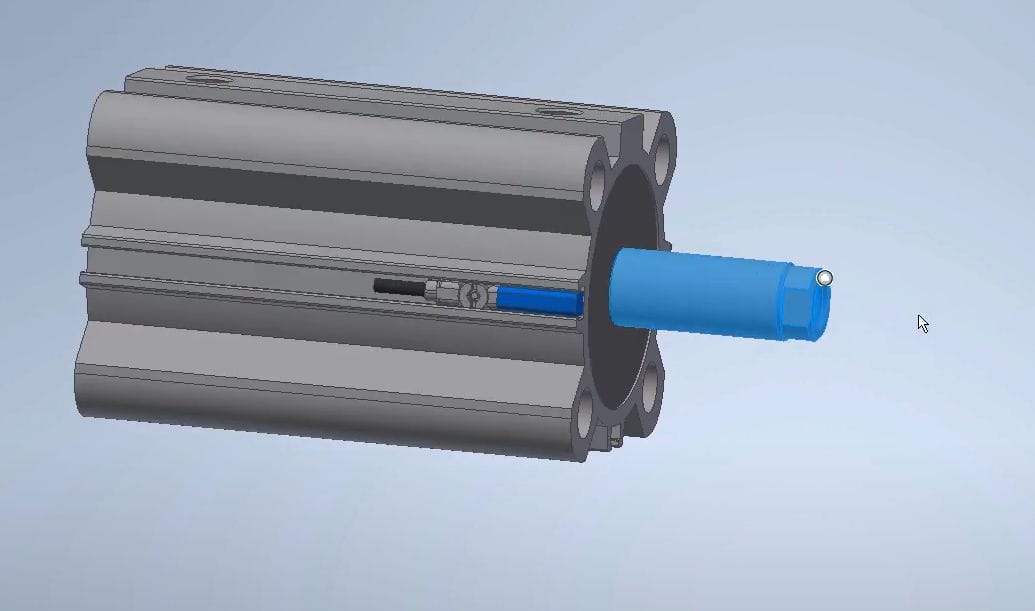

Пневматичний циліндр готовий до вставки в збірку.
