Створимо ще одну частину обертання. А саме мотузковий блок. У нас є готовий ескіз, за цим ескізом ми виконаємо ротацію.
Ескіз замкнутий, є вісь обертання. Натисніть кнопку “OK” , щоб створити суцільне тіло.
На вкладці “Вигляд ” змініть стиль відображення на “Тонований з краями”, щоб відобразити краї в деталях.

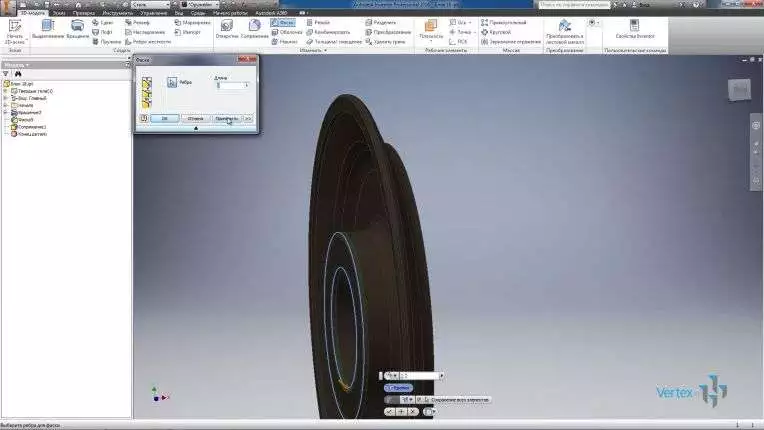

Далі додамо необхідні фаски і пари. Виділіть верхню зовнішню грань і створіть інтерфейси розміром 1 мм.
Далі ми створимо 6 мм сполучення фаски.
І ще дві фаски з відстанню в 2 мм.
Отримав півблока. Вибирайте площину YZ, яка буде площиною симетрії деталі.
І віддзеркалити отриману частину блоку. Ви можете виділити всі елементи для відображення або вибрати функцію “Дзеркало всього тіла”. Далі вибираємо «Площину симетрії» і натискаємо «OK», щоб отримати другу частину частини.
Ми отримали цілий блок. Видимість площини можна зняти.
На вкладці Керування відкрийте функцію Настройки. У ньому детально зберігаються всі параметри, які були використані при створенні ескізу і операціях.
Додамо користувацькі параметри. Назва параметра: A_, а значення – 200 мм. Наступний параметр D_ і значення – 52 мм. Натисніть Готово.
Давайте відредагуємо мініатюру. Замість розміру діаметр становить 200 мм. Запишемо назву нашого параметра A_. Тепер цей розмір став залежати від параметра A_.
Відкрийте «Налаштування винахідника» та збільште масштаб вкладки «Загальні». Ми поставимо коефіцієнт 1/2 для того, щоб розміри на ескізі були більшими.
Наступний розмір – 52 мм.
Давайте розберемося, який параметр за нього відповідає. Це параметр d18. А тепер давайте змінимо значення для цього параметра D_. Тепер діаметр внутрішнього отвору агрегату буде залежати від параметра D_.
Давайте зробимо частину параметричною, тобто додамо до неї версії з виконаннями. Призначені для користувача параметри відразу додаються в таблицю.
Позначення в першому рядку буде змінено на 2016-001 роки. Це позначення буде відповідати номеру креслення.
І додамо ще один рядок, в ній напишемо позначення 2016-002. Ви можете вибрати параметри з будь-якої операції в якості параметрів для деталі, що складається з версій.
Наприклад, додамо параметр d27 , який відповідає за сполучення 1. Далі для другого варіанту деталі ми змінимо параметр D_ на 60 мм, параметр A_ на значення 220 мм, а значення сполучення буде змінено з 6 на 8 мм.
В якості параметричних властивостей деталі можна використовувати не тільки параметри, але і, наприклад, використовувати придушення різних елементів. Давайте виберемо Chamfer 5 і для другого варіанту деталей напишемо текст Suppress. Таким чином, перший варіант деталі буде з цією фаскою, а другий без неї. Натисніть кнопку “OK”.
У браузері з’явилася таблиця з версіями деталей. Двічі клацнувши мишкою , можна перемикатися між ними.
Можна помітити, що обраний елемент Faska присутній в першому варіанті деталі, а в другому варіанті він пригнічується.
Також для другої версії деталі змінюється радіус інтерфейсу.
Відкрийте властивості винахідника цієї частини, і на вкладці “Різне ” ви можете додати власні властивості для цієї частини. Наприклад, додамо властивість під назвою «Матеріал і сталь 3». Натисніть кнопку Додати та застосувати.
Додамо цю властивість до таблиці відомостей. На вкладці Властивості є вкладка «Різне», де ми можемо знайти нашу властивість «Матеріал» і додати її до таблиці. Для другої частини змініть матеріал на Сталь 20.
Також можна перевірити, при перемиканні між версіями змінюється і маса деталі.
Активуйте ескіз і подивіться, який параметр відповідає за ширину деталі. Це параметр d0 розміром 23 мм.
Створимо площину, зміщену з площини YZ на значення -d0. Тобто отримуємо літак на краю блоку.
У цій площині ми створимо ескіз, в ескізі намалюємо коло діаметром 66 мм. Приймаємо ескіз.
Зробимо цей розмір ще й параметричним, за нього відповідає параметр d52. Відкрийте таблицю деталей, знайдіть цей параметр і додайте його в таблицю параметрів. Для другого варіанту деталі цей параметр складе 74 мм.
При перемиканні можна побачити, що розмір оновлюється.
Продовжимо редагувати зібраний ескіз. Додайте в нього точку, яка лежить на колі.
А використовуючи залежність від вертикальності, зробіть її вертикальною щодо походження. Давайте візьмемо ескіз.
І в цей момент ми зробимо дірку. Тип отвору різьбовий, тип різьблення метричний, глибина отвору 10мм і розмір М-6. Натисніть кнопку “OK” , щоб створити отвір.
Складемо круговий масив таких отворів. Для цього потрібно виділити елемент, вісь обертання і кількість елементів 4.
Віддзеркалення цих отворів на іншу сторону деталі. Площина симетрії YZ, натисніть кнопку OK , щоб створити.
Видимість допоміжної площини можна прибрати.
Тепер деталь завершена, її можна зберегти.
